美标阀门

API明杆美标闸阀300LB

产品概述 API 美标闸阀 300LB是一种常见的截断阀,主要用来接通或截断管路中的介质。闸阀的闸板具有两面密封,运动方向与介质流向垂直,闸阀大多是通过外力强制压向阀座,以达到密封要求。按内部结构可分为:楔式单闸板式、弹性闸板式、双闸板式、平行闸板式...

产品型号:Z40H-300LB

产品口径(DN):2 1/2"-36"(mm)

产品压力(PN):300LB(Mpa)

更新日期:2017-07-31

免费询价

24小时免费咨询电话021-80392609

  • 产品详情
产品概述
API美标闸阀300LB是一种常见的截断阀,主要用来接通或截断管路中的介质。闸阀的闸板具有两面密封,运动方向与介质流向垂直,闸阀大多是通过外力强制压向阀座,以达到密封要求。按内部结构可分为:楔式单闸板式、弹性闸板式、双闸板式、平行闸板式。也可分为:明杆闸阀和暗杆闸阀。常用于常开、常闭场合,具备流阻小、适用范围广、不受介质流向限制、适合制成大口径的阀门等***点;也有密封面磨损后不宜修理、外形尺寸高,开闭时间长、不适用调节介质流量等缺点。

主要性能规范
propertg and specification

试验压力
Test pressure
公称压力(LB)
Nominal pressure
适用介质
Appllcable
适用温度(℃)
Appllicable tem-
perature
300
壳体强度试验(Mpa)
Shell strength test(Mpa)
7.8 水、蒸气、油品
Water steam oil
≤425℃
密封试验(液)(Mpa)
Seal test(Mpa)
5.6
密封试验(气)(Mpa)
Seal test(Mpa)
0.5~0.7

主要零件材料
Material for main parts

阀体、阀盖、阀瓣
Body、Bonnet、 disc
阀杆
Stem
密封面
Seat

垫片(环)

Gasket

填料
Packing
工作温度(℃)
Working
temperature
适用介质
Suitable medium
WCB 2Cr13
F304
F316
13Cr
STELLITE
F304
F316
304+Flexible
Graphite
316+Flexible
Graphite
08 Soft Steel
Flexible Graphite
PTFE
-196℃-565℃ Water
Steam
Oil
Gas
Nitric acid Acetic acid
LCB
WC6
WC9
C5
CF8
CF3
CF8M
CF3M


主要外形连接尺寸
Main external and connection dimension (300LB)

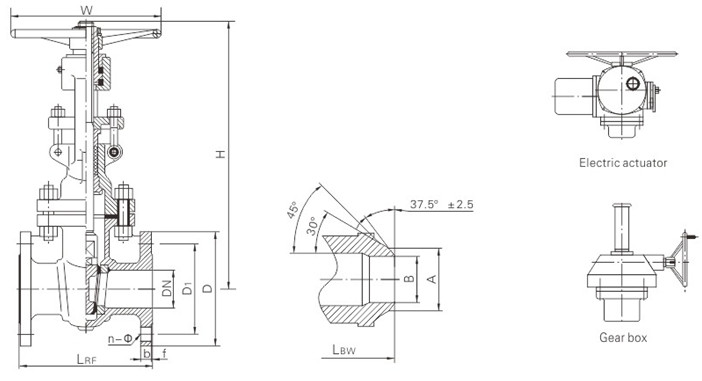

API明杆美标闸阀3000LB主要外形连接尺寸图

in  DN LRF LBW D D1 b n-φd A B H W
2 1/2" 65 241 241 191 149.4 24 8-φ22 75 63 370 240
3" 80 283 283 210 168.1 27 8-φ22 91 78 395 300
4" 100 305 305 255 200.2 30 8-φ22 117 102 470 320
5" 125 381 381 280 235.0 33 8-φ22 144 128 660 350
6" 150 403 403 320 269.7 35 12-φ22 172 154 715 400
8" 200 419 419 380 330.2 40 12-φ25 223 203 815 400
10" 250 457 457 445 387.4 46 16-φ29 278 255 1005 450
12" 300 502 502 520 450.9 49 16-φ32 329 305 1135 500
14" 350 762 762 585 514.5 52 20-φ32 362 337 1490 550
16" 400 838 838 650 571.5 56 20-φ35 413 387 1580 600
18" 450 914 914 710 628.5 59 24-φ35 464 438 2020 650
20" 500 991 991 775 686 62 24-φ35 516 489 2230 700
24" 600 1143 1143 915 813 68 24-φ41 619 591 2650 750
26" 650 1245 1245 867 803 89 32-φ32 670 635 3220 800
28" 700 1346 1346 921 857 89 36-φ34 721 686 3380 850
3" 750 1397 1397 991 921 94 36-φ36 772 737 3530 900
32" 800 1524 1524 1054 978 103 32-φ41 825 797 / /
36" 900 1727 1727 1171 1089 103 36-φ35 927 900 / /
声明:本文中所有文字、数据、图片均只适用于参考,API明杆美标闸阀300LB性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
