美标阀门

API明杆美标闸阀900LB

产品概述 API美标闸阀900LB是一种常见的截断阀,主要用来接通或截断管路中的介质。闸阀的闸板具有两面密封,运动方向与介质流向垂直, 闸阀 大多是通过外力强制压向阀座,以达到密封要求。按内部结构可分为:楔式单闸板式、弹性闸板式、双闸板式、平行闸板式...

产品型号:Z40W-900LB

产品口径(DN):2"-12"(mm)

产品压力(PN):900LB(Mpa)

更新日期:2018-08-02

免费询价

24小时免费咨询电话021-80392609

  • 产品详情
产品概述
API美标闸阀900LB是一种常见的截断阀,主要用来接通或截断管路中的介质。闸阀的闸板具有两面密封,运动方向与介质流向垂直,闸阀大多是通过外力强制压向阀座,以达到密封要求。按内部结构可分为:楔式单闸板式、弹性闸板式、双闸板式、平行闸板式。也可分为:明杆闸阀和暗杆闸阀。常用于常开、常闭场合,具备流阻小、适用范围广、不受介质流向限制、适合制成大口径的阀门等优点;也有密封面磨损后不宜修理、外形尺寸高,开闭时间长、不适用调节介质流量等缺点。

主要性能规范
propertg and specification

试验压力
Test pressure
公称压力(LB)
Nominal pressure
适用介质
Appllcable
适用温度(℃)
Appllicable tem
perature
900
壳体强度试验(Mpa)
Shell strength test(Mpa)
22.5 水、蒸气、油品
Water steam oil
≤425℃
密封试验(液)(Mpa)
Seal test(Mpa)
16.5
密封试验(气)(Mpa)
Seal test(Mpa)
0.5~0.7

主要零件材料
Material for main parts

阀体、阀盖、阀瓣
Body、Bonnet、 disc
阀杆
Stem
密封面
Seat
垫片(环) Gasket 填料
Packing
工作温度(℃)
Working
temperature
适用介质
Suitable medium
WCB 2Cr13
F304
F316
13Cr
STELLITE
F304
F316
304+Flexible
Graphite
316+Flexible
Graphite
08 Soft Steel
Flexible Graphite
PTFE
-196℃-565℃     Water
Steam
Oil
Gas
Nitric acid Acetic acid
LCB
WC6
WC9
C5
CF8
CF3
CF8M
CF3M

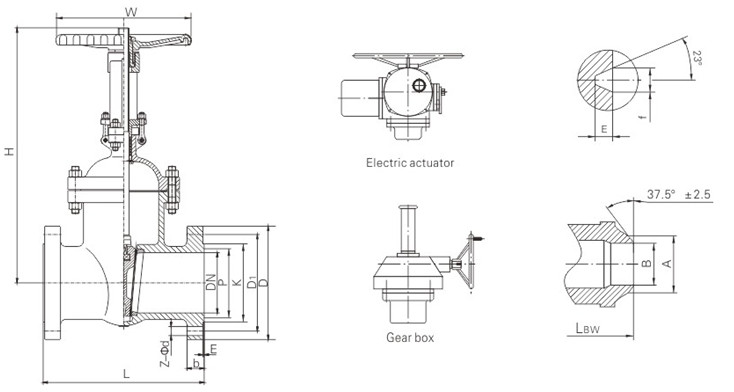

主要外形连接尺寸
Main external and connection dimension (900Lb)

API明杆美标闸阀9000LB主要外形连接尺寸

in DN LBW LRJ D D1 b n-φd K P E A B H W
2" 50 368 371 215 165.1 38 8-φ25 124 95.25 7.92 60 49 520 300
2 1/2" 65 419 422 245 190.5 41 8-φ29 137 107.95 7.92 75 59 585 350
3" 80 381 384 340 190.5 38 8-φ25 156 123.83 7.92 91 74 650 400
4" 100 457 460 290 235.0 45 8-φ32 181 149.23 7.92 117 97 750 400
5" 125 559 562 350 279.4 51 8-φ35 216 180.98 7.92 144 122 780 450
6" 150 610 613 380 317.5 56 12-φ32 241 211.12 7.92 172 146 800 500
8" 200 737 740 470 393.7 64 12-φ38 308 269.88 7.92 223 194 940 600
10" 250 838 841 545 470.0 70 16-φ38 362 323.85 7.92 278 243 1130 600
12" 300 965 968 610 533.5 79 20-φ38 419 381 7.92 329 298 1340 700
声明:本文中所有文字、数据、图片均只适用于参考,API明杆美标闸阀900LB性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
