一、产品概述

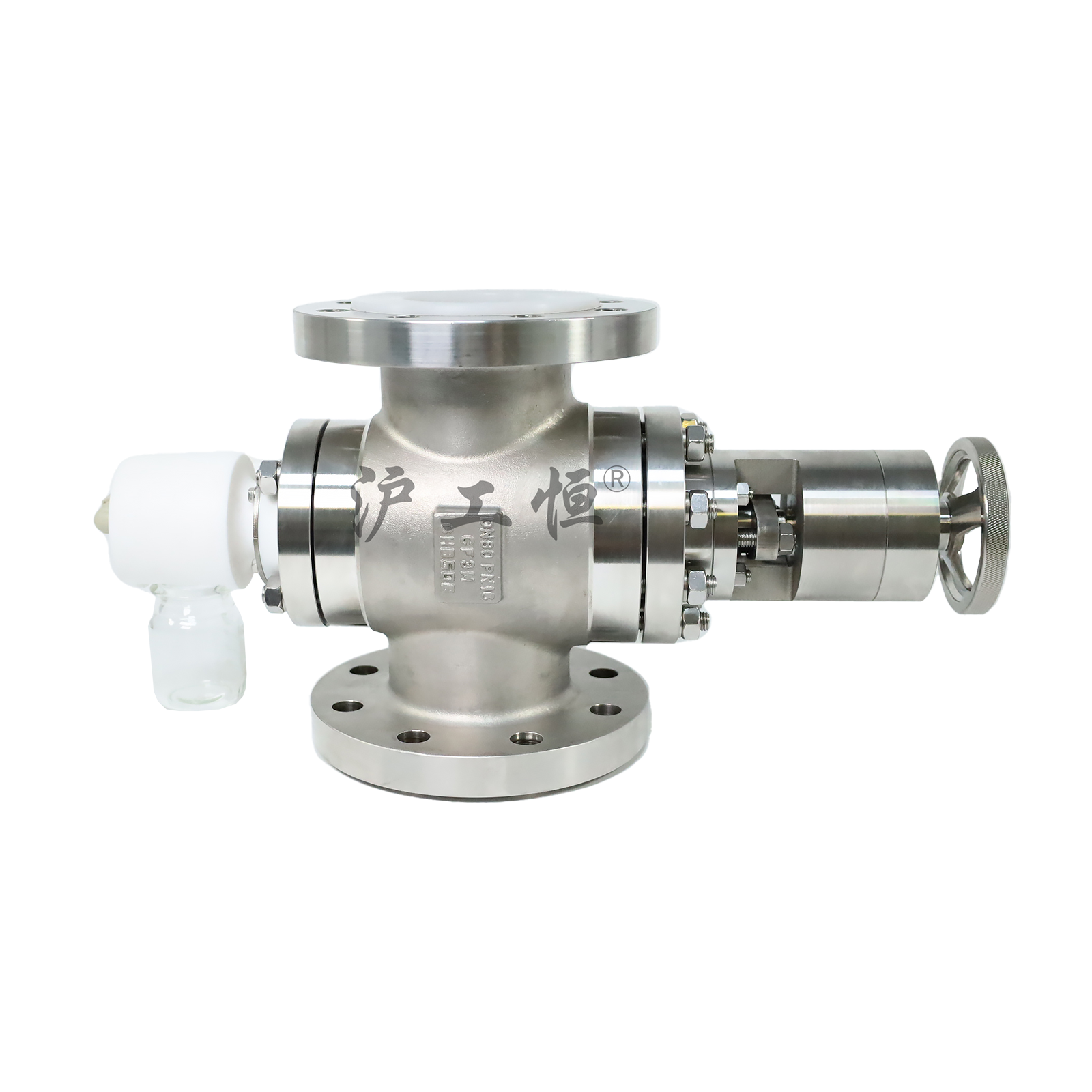

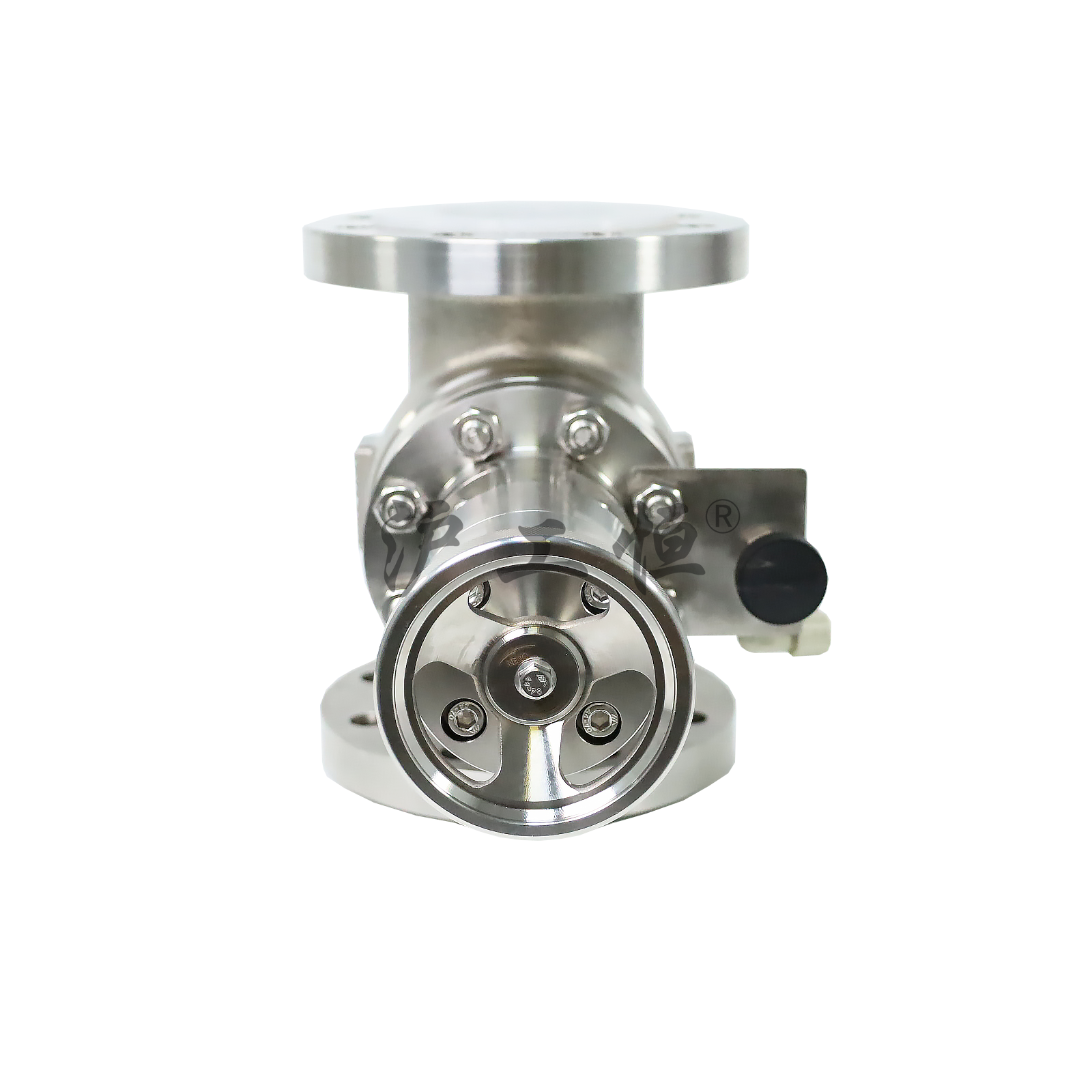

衬氟密闭取样阀为竖直管道专用采样设备，阀体通道整体内衬 PTFE 聚四氟乙烯，适配强酸、强碱、强腐蚀化工介质。采用法兰直通结构，可直接立式安装在管道、反应釜上下立管，搭配密闭采样瓶组件，实现强腐蚀物料全程无泄漏密闭取样，广泛应用于精细化工、农药、污水处理、锂电池材料、酸洗工艺等严苛腐蚀工况。

二、结构特点

1. 阀体衬氟通道 不锈钢阀体内部整体衬 PTFE 四氟层，金属基体不接触介质，抵御各类强腐蚀性酸碱、氧化剂、盐溶液，杜绝介质腐蚀阀体造成渗漏。
2. 竖直立式直通流道 直通式流道无死角，物料不易沉积、结晶堵塞，适配上下走向竖直管路安装，流体通行顺畅，保障取样物料具备代表性。
3. 手动调压平衡机构 侧边配置微调平衡阀，取样前缓慢平衡管路压力，避免带压工况下介质喷溅，提升操作安全性。

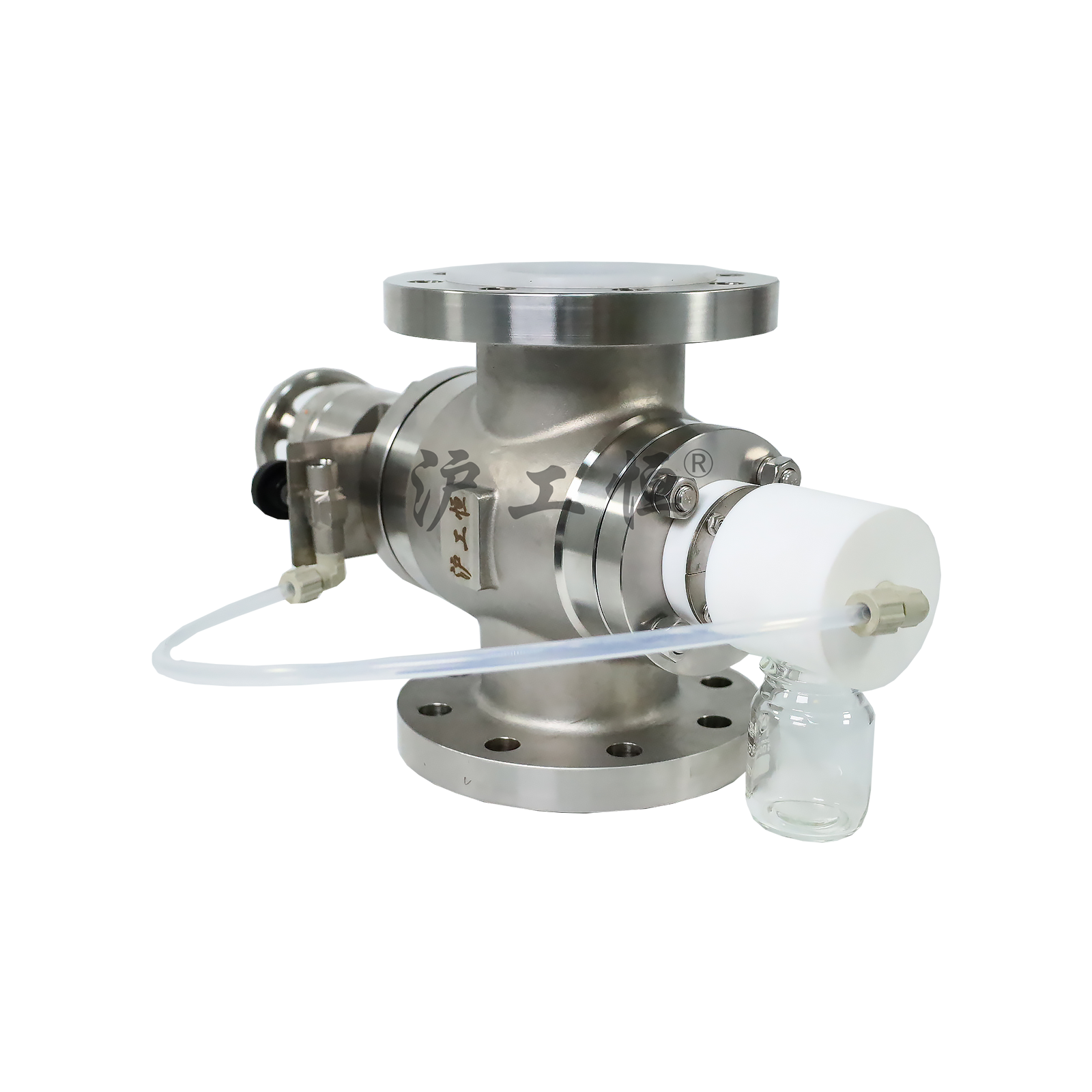

4. 侧向密闭采样单元 阀侧集成密闭取样接口，配套密封采样瓶，取样全过程密闭隔离，防止有毒、挥发性腐蚀介质外泄，同时避免空气进入管路造成物料变质。
5. 法兰标准连接 上下两端法兰布局，可直接对接竖直管道法兰，安装便捷；模块化结构，方便拆卸检修、更换密封件与内衬组件。

三、核心***势

1. 强腐蚀工况专用 阀体衬四氟，耐盐酸、硫酸、氢氟酸、烧碱、各类强腐蚀性有机介质，解决普通不锈钢取样阀不耐腐蚀的痛点。
2. 立式管道专项设计 直通竖直流道，不易积料、堵料，适合立管上下安装，兼顾管道在线取样、反应釜立管采样场景。
3. 密闭安全取样 样品全程密闭采集，腐蚀性烟气、液体不会逸散，保护操作人员，满足车间安全生产与环保要求。
4. 压力平衡防喷料 自带压力平衡管路，缓慢均衡阀体内外压差，有效防止正压管道取样瞬间喷料，降低安全风险。
5. 无滞留、易吹扫 内腔流线型结构死角少，取样完成后可接入氮气、清水吹扫腔体，防止介质结晶、残留，避免批次交叉污染。

四、适用范围

适用工况

立式工艺管道、反应釜竖直进出口管线，正压、常压强腐蚀性介质在线取样；介质具备挥发性、毒性、易结晶特性场景。

适用行业

精细化工、医药中间体、电镀酸洗、新能源化工、水处理、农药化工、氟化工等。

适用介质

盐酸、稀硫酸、氢氟酸、强碱溶液、各类腐蚀性盐液、酸性有机物料、强氧化性料液。

五、标准操作流程

1. 阀门竖直安装就位，确认法兰密封完好，采样瓶装配到位；
2. 缓慢开启平衡阀，平衡管道压力与取样腔体压力；
3. 缓慢开启取样阀芯，物料平稳流入密闭采样瓶，达到取样量后关闭取样通路；
4. 关闭平衡阀，可接入吹扫介质冲洗阀腔残余物料；
5. 泄压后拆卸采样瓶，完成取样作业。

六、可选定制参数

• 基体材质：304/316L 不锈钢；内衬：PTFE 四氟（可定制 PFA）
• 法兰标准：国标 HG、美标 ANSI B16.5
• 公称规格：DN25、DN40、DN50
• 拓展配置：加装压力表、气动执行机构、远程控制模块
• 密封件：PTFE、FFKM 耐强腐蚀密封
