一、产品概述

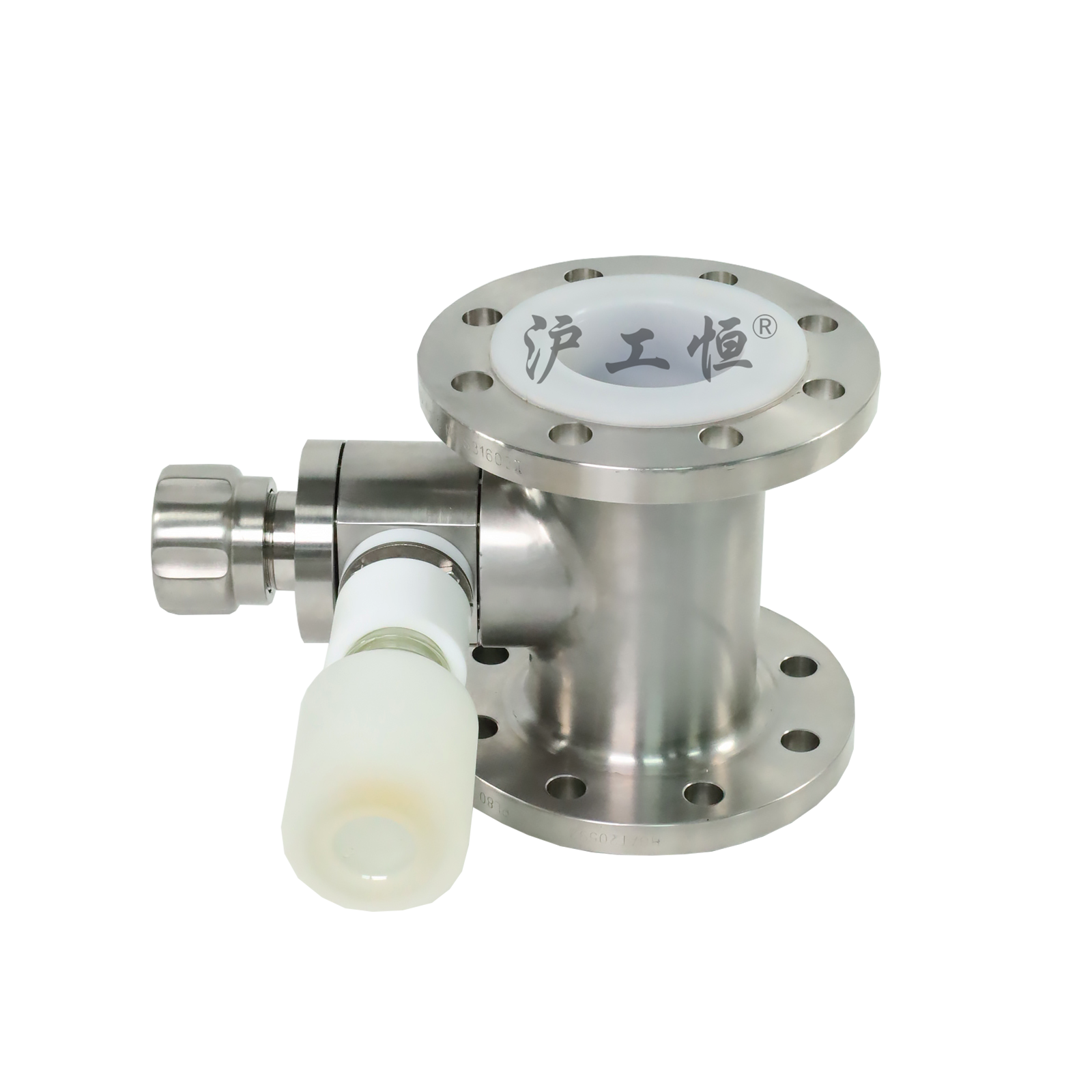

大口径衬氟密闭取样阀专为大流量管道、反应釜主管路在线采样设计，阀体通道整体内衬 PTFE 聚四氟乙烯，上下直通大口径流道，搭配侧向集成密闭取样单元。不锈钢基体 + 四氟内衬组合，可耐受各类强酸、强碱、强腐蚀介质，适配竖管、横管多种安装形式，解决普通小型取样阀无法满足大管径工艺管线采样、易堵塞、不耐强腐蚀等难题，广泛应用于氟化工、新能源材料、酸洗、农药、精细化工等强腐蚀工况。

二、结构组成

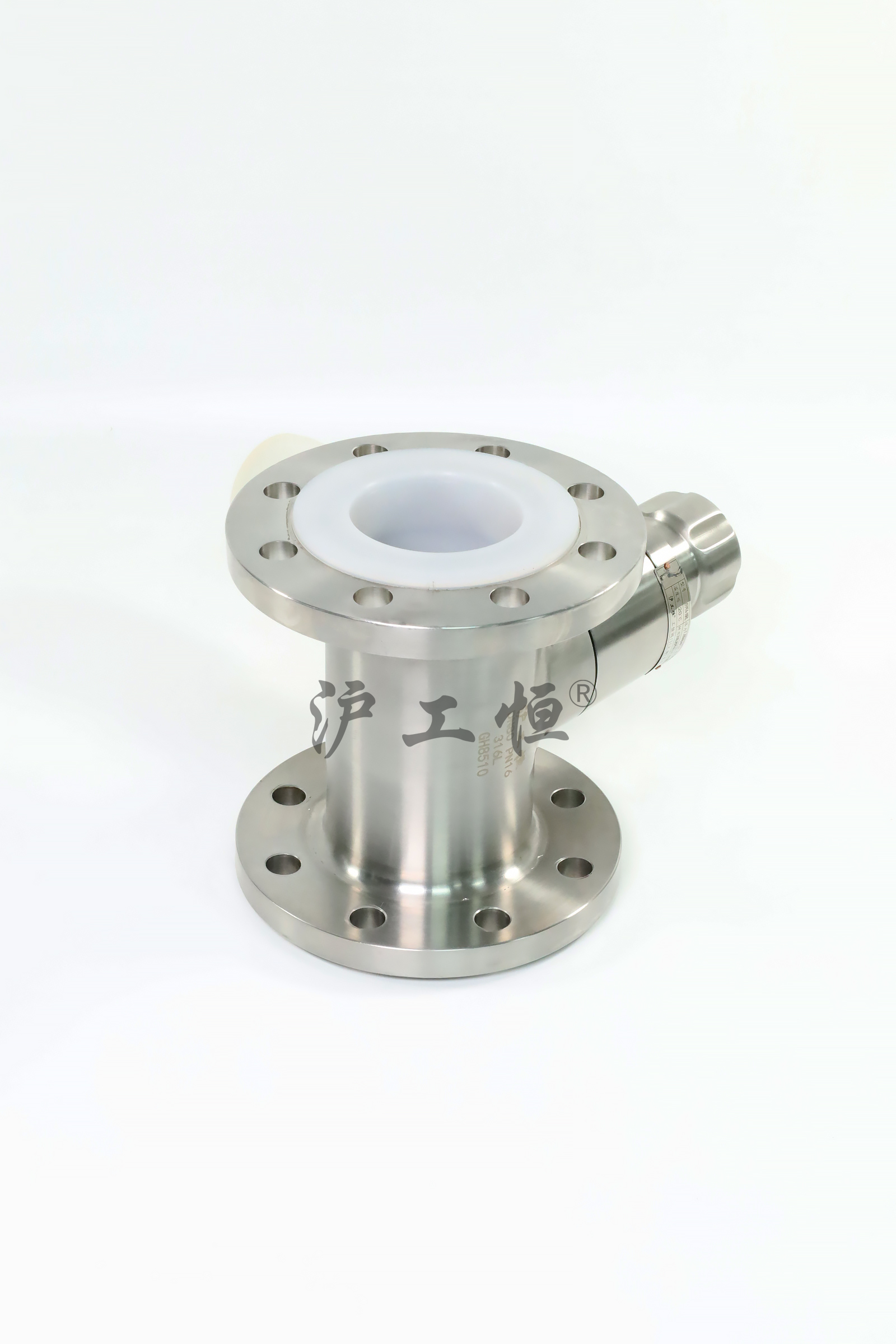

1. 大口径直通阀体 采用筒式大口径法兰结构，通径充足，流通空间大，浆料、高粘度、易结晶物料不易滞留堵塞，保障管路流体通畅。
2. 整体 PTFE 内衬通道 阀体介质接触面全部衬四氟，金属壳体不与腐蚀物料直接接触，有效抵御盐酸、氢氟酸、强碱、强氧化剂等腐蚀性介质侵蚀。

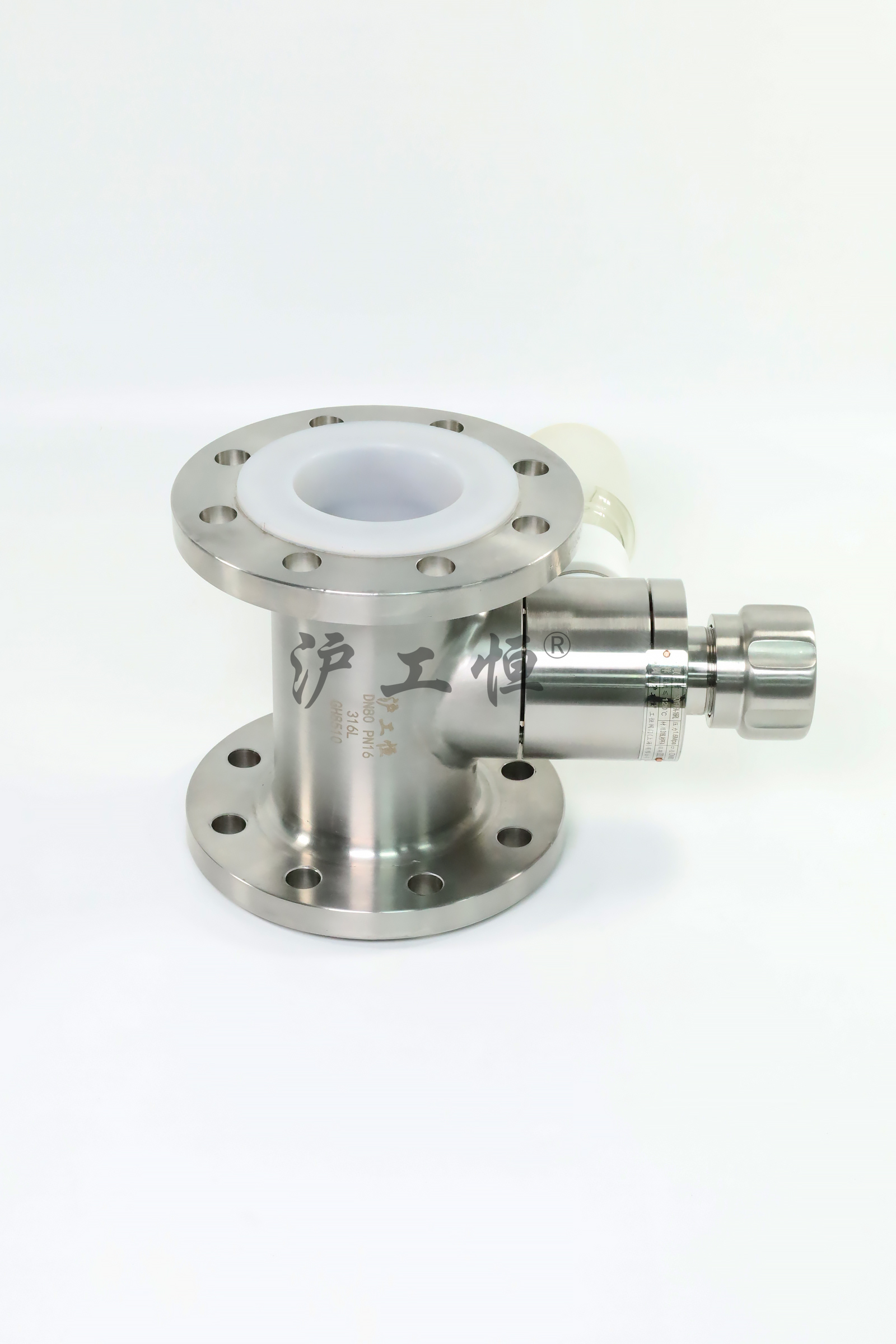

3. 侧向一体式密闭取样机构 侧装独立取样通路，取样通道同样采用防腐衬氟结构，可外接采样瓶，实现密闭无挥发取样；取样支路独立分流，不影响主管道正常连续生产。
4. 上下标准法兰连接 上下两端标准法兰接口，可直接对接 DN50 及以上大口径工艺管道、反应釜进出口，安装适配性强；整体模块化结构，拆装方便，便于检修、更换密封配件。

三、核心***势

1. 大口径设计，不易堵料 相比常规小口径取样阀，内腔通径更大，适合悬浮浆料、高粘度介质、易结晶物料采样，避免管路沉积堵塞，保障取样样品代表性。
2. 全衬氟超强防腐 介质接触区域内衬 PTFE，适配绝大多数强腐蚀化工介质，解决 316L 不锈钢无法耐受氢氟酸、浓酸碱的使用痛点。
3. 独立支路密闭取样 取样支路与主通道分离，取样作业不中断主生产线；全程密闭采集，防止有毒、挥发性腐蚀介质外泄，保障操作人员安全，符合环保安全生产规范。
4. 安装方式灵活 支持水平管道、竖直管道多种安装方式，既可用于大型反应釜立管取样，也适用于大管径输送管线在线采样。
5. 便于吹扫清洁 阀体内腔死角少，取样完成后可通入清水、惰性气体进行吹扫，清除残留介质，防止物料结晶固化，避免不同批次样品交叉污染。

四、适用范围

适用工况

大口径工艺输送管道、大型反应釜进出口管线；常、正压强腐蚀介质在线取样；介质含固体颗粒、浆料、高粘度、易结晶、具有挥发性腐蚀性的工艺场景。

适用行业

氟化工、新能源电解液、精细化工、农药中间体、电镀酸洗、污水处理、无机化学品生产行业。

适用介质

氢氟酸、盐酸、硫酸、各类强碱溶液、腐蚀性盐溶液、酸性浆料、强氧化性料液。

五、基础操作流程

1. 将阀门法兰对接于工艺管线，完成密封装配，连接采样容器；
2. 缓慢开启取样支路阀门，主管内物料平稳进入取样单元；
3. 收集足量样品后，关闭取样通路；
4. 接入吹扫介质冲洗取样支路与阀腔内部残余物料；
5. 泄压后取下采样容器，完成取样。

六、可选定制参数

• 阀体基材：304 / 316L 不锈钢；内衬材质：PTFE（可升级 PFA）
• 常规通径：DN50、DN65、DN80、DN100，支持非标定制
• 法兰标准：国标 HG 法兰、美标 ANSI B16.5 法兰
• 密封配置：PTFE、FFKM 全氟密封件
• 拓展选项：增加压力平衡接口、气动执行机构、可视化采样组件
