产品概述

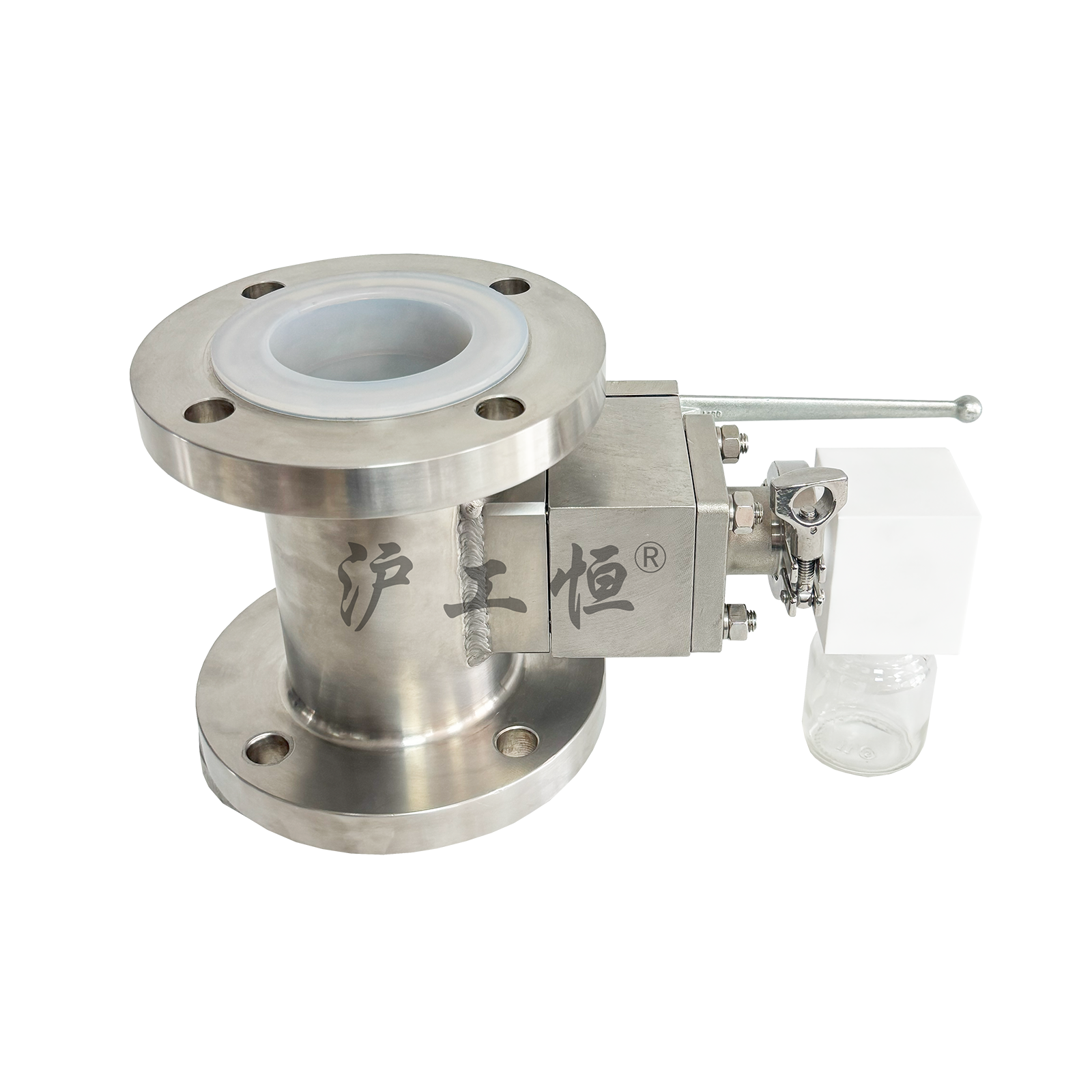

衬氟定量取样阀是管道工艺系统专用定量密闭取样设备，阀体流道整体衬氟处理，依靠手柄操作实现定量腔体精准截取介质，完成定量取样作业。阀门可直接对接取样瓶，在带压工况下完成密闭采样，避免介质挥发外泄，能够保证每次取样量稳定可控，解决人工取样量波动大的问题，专门用于强腐蚀介质的工艺管线样品采集，广泛应用于各类防腐化工流程。

结构特点

1. 阀体为不锈钢金属基体，过流通道整体衬四氟，介质接触部位全部为氟塑料材质，隔离腐蚀性介质对金属阀体的腐蚀。
2. 内置固定容积定量腔结构，通过手柄扳动切换阀位，一次操作即可完成介质充入定量腔、向取样瓶排放样品的流程，实现定量采样。
3. 快开卡箍式取样出口，搭配 PTFE 衬氟接头，可快速拆装更换取样瓶，拆装便捷，密封可靠。
4. 法兰连接主管道，法兰内部衬氟，保证管道流道防腐连续性，无金属直接接触介质。
5. 阀芯密封组件采用耐腐蚀四氟密封件，适配衬氟流道，兼顾密封性与抗腐蚀性能。
6. 整体结构紧凑，全部外部构件采用不锈钢材质，抗厂区环境腐蚀，便于现场安装维护。

核心***势

1. 定量腔体设计，单次取样体积固定，取样量稳定，消除人工操作带来取样多少不一的问题，便于化验标准化作业。
2. 全流道衬氟，耐强酸强碱，适配绝大多数强腐蚀化工介质，拓宽取样应用范围。
3. 密闭取样方式，取样过程介质不外溢挥发，降低有毒有害介质对操作人员伤害。
4. 手柄操作简单，切换工位即可完成取样，单人就可以完成采样工作，操作便捷。
5. 卡箍快装取样口，取样瓶拆装速度快，减少现场操作时长。
6. 样品密闭采集，不受外界杂质干扰，保障样品检测数据真实准确。
7. 法兰对接工艺管道，运行稳定，适配装置长期连续生产工况。

可选技术参数

1. 公称通径：DN25‑DN80
2. 连接方式：法兰连接
3. 阀体基体材质：304、316L 不锈钢
4. 内衬材质：F4、F46
5. 密封材质：PTFE
6. 单次定量取样容积：可定制 5ml、10ml、20ml、50ml 等规格
7. 公称压力：PN10、PN16、PN25
8. 适用温度：‑20℃~180℃，依据衬氟材质选型
9. 操作形式：手动手柄换向操作
10. 取样接口：卡箍快装接口，适配标准取样瓶
11. 执行标准：化工法兰标准，支持非标定制定量容积、接口尺寸

适用介质与工况

适用于各类强腐蚀性液体介质，强酸、强碱、盐溶液、部分有机溶剂。 适用行业包含精细化工、医药、染料、农药、污水处理等防腐工艺管线。 适合管道带压在线取样，对每次取样量有统一要求，需要标准化采样的工况。 不适用于含有大量硬质固体颗粒介质，颗粒会磨损衬层与密封面；不适合高硬度易结晶介质，结晶会造成阀芯卡涩，影响定量腔体切换。
