产品概述

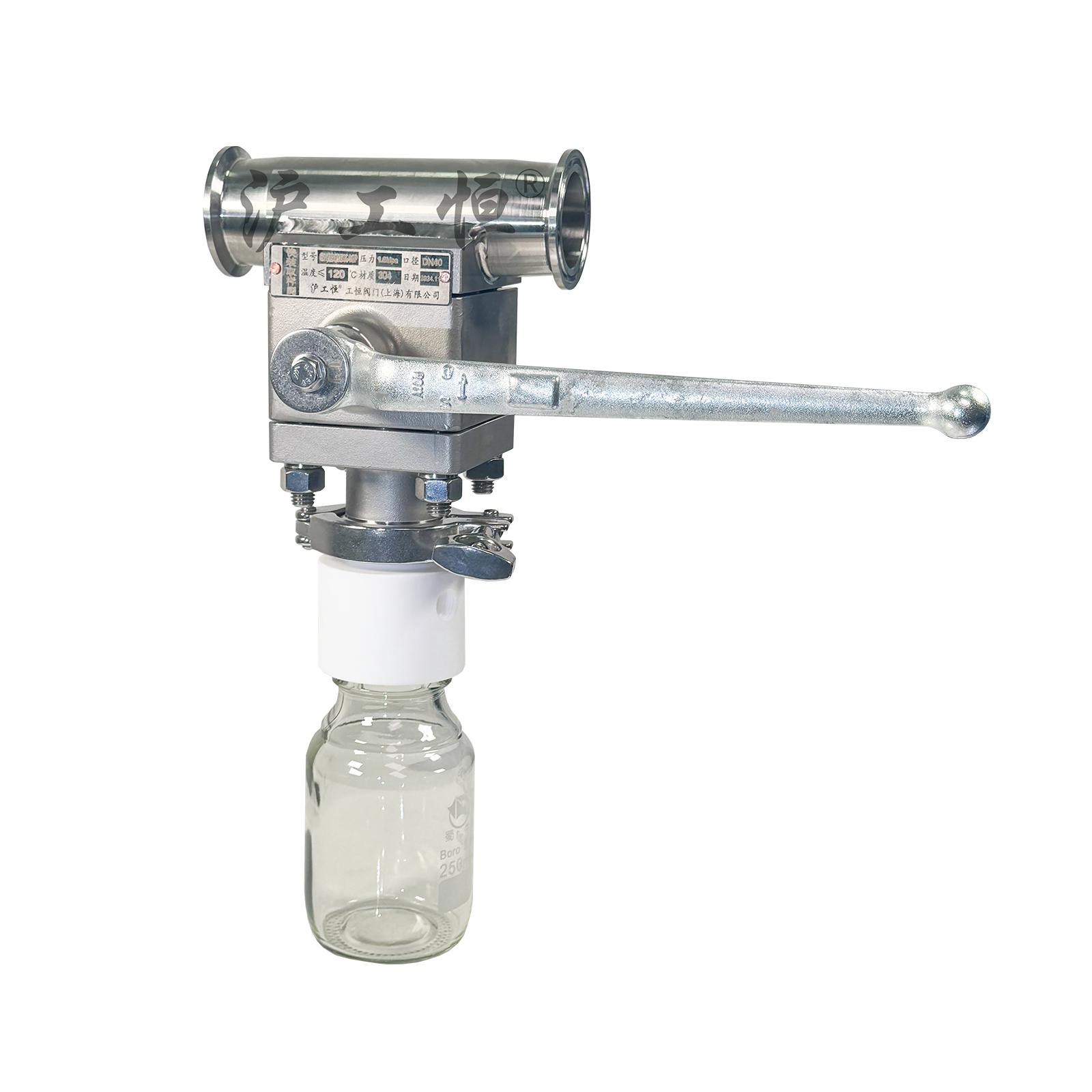

快装定量取样阀是采用卡箍快装连接的管道在线定量密闭取样专用阀门，依靠手柄换向操作，通过内置定量腔实现固定体积介质取样。阀门进出口采用卫生级卡箍结构，便于管路快速拆装清洗，下端取样口通过卡箍快速对接取样瓶，可在带压工况下完成密闭采样，保证每次取样体积稳定统一，无介质外泄污染，多用于医药、食品、精细化工等对洁净度有要求的工艺管线取样作业。

结构特点

1. 阀体整体采用不锈钢锻造，管路两端为卫生级卡箍快装接口，无需法兰螺栓，拆装便捷，方便管路拆卸清洗。
2. 阀体内置独立定量腔体，扳动手柄切换档位，依次完成介质充腔、密闭排样，单次操作完成定量取样。
3. 下端取样出口配置卡箍快拆结构，可快速拆装取样瓶，拆装简单，密封可靠。
4. 手柄档位标识清晰，档位定位可靠，防止误操作，便于现场人员快速识别开关与取样档位。
5. 阀芯密封件选用耐腐蚀 PTFE 材质，兼顾密封性能，适配洁净工艺介质。
6. 整体结构紧凑，全不锈钢外部构件，表面光洁，不易积料，便于清洁，适配卫生级生产场景。

核心***势

1. 定量腔结构，单次取样体积固定，取样量可控，实现标准化采样，减少人工操作带来的取样量偏差。
2. 全卡箍快装结构，主管道和取样口均可快速拆装，检修、拆卸清洗省时省力。
3. 密闭取样模式，取样全程介质不外泄挥发，保护操作人员，同时避免样品被外界杂质污染。
4. 手柄档位式操作，操作简单，单人即可完成取样作业，上手门槛低。
5. 阀体表面光洁，无死角积料，满足洁净工艺的使用需求。
6. 适配卫生工艺管线，拆装维护方便，适配装置连续生产工况。

可选技术参数

1. 公称通径：DN20‑DN65
2. 连接方式：卫生级卡箍快装
3. 阀体材质：304、316L 不锈钢
4. 密封材质：PTFE
5. 单次定量取样容积：5ml、10ml、20ml、50ml 等可定制
6. 公称压力：PN10、PN16、PN25
7. 适用温度：‑20℃~180℃
8. 操作形式：手动手柄换向操作
9. 取样接口：卡箍快装，适配标准取样瓶
10. 执行标准：卫生级卡箍标准，支持定制定量容积、卡箍规格

适用介质与工况

适用于洁净液体物料、溶剂、各类无硬质颗粒的工艺流体。 广泛应用于制药、精细化工、食品饮料、生物工程等卫生级工艺管线。 适用于管道带压在线取样，对取样量有标准化要求，需要频繁拆装清洗管路的工况。 不适用于含有硬质大颗粒介质，颗粒易磨损密封面；不适合高硬度易结晶介质，结晶会造成阀芯卡滞，影响定量腔换向。
