气动粉体取样阀带手板阀
一、产品概述 气动伸缩取样阀是面向反应釜、高压管道、粉体浆料、高温高粘度介质设计的自动化密闭取样设备，整机采用 316L 不锈钢打造，集成气动伸缩执行机构、手动换向阀、卫生级取样球阀、无菌取样瓶接口于一体。依靠气源驱动实现探杆伸缩，可深入设备内部...
- 产品详情
一、产品概述
气动伸缩取样阀是面向反应釜、高压管道、粉体浆料、高温高粘度介质设计的自动化密闭取样设备，整机采用 316L 不锈钢打造，集成气动伸缩执行机构、手动换向阀、卫生级取样球阀、无菌取样瓶接口于一体。依靠气源驱动实现探杆伸缩，可深入设备内部取到真实物料，搭配独立取样支路实现全程密闭无泄漏采样，适配自动化生产线、无人值守车间、高危腐蚀介质工况，解决人工探料取样危险、样品表层失真、敞口挥发污染等行业痛点。
二、结构组成与工作原理

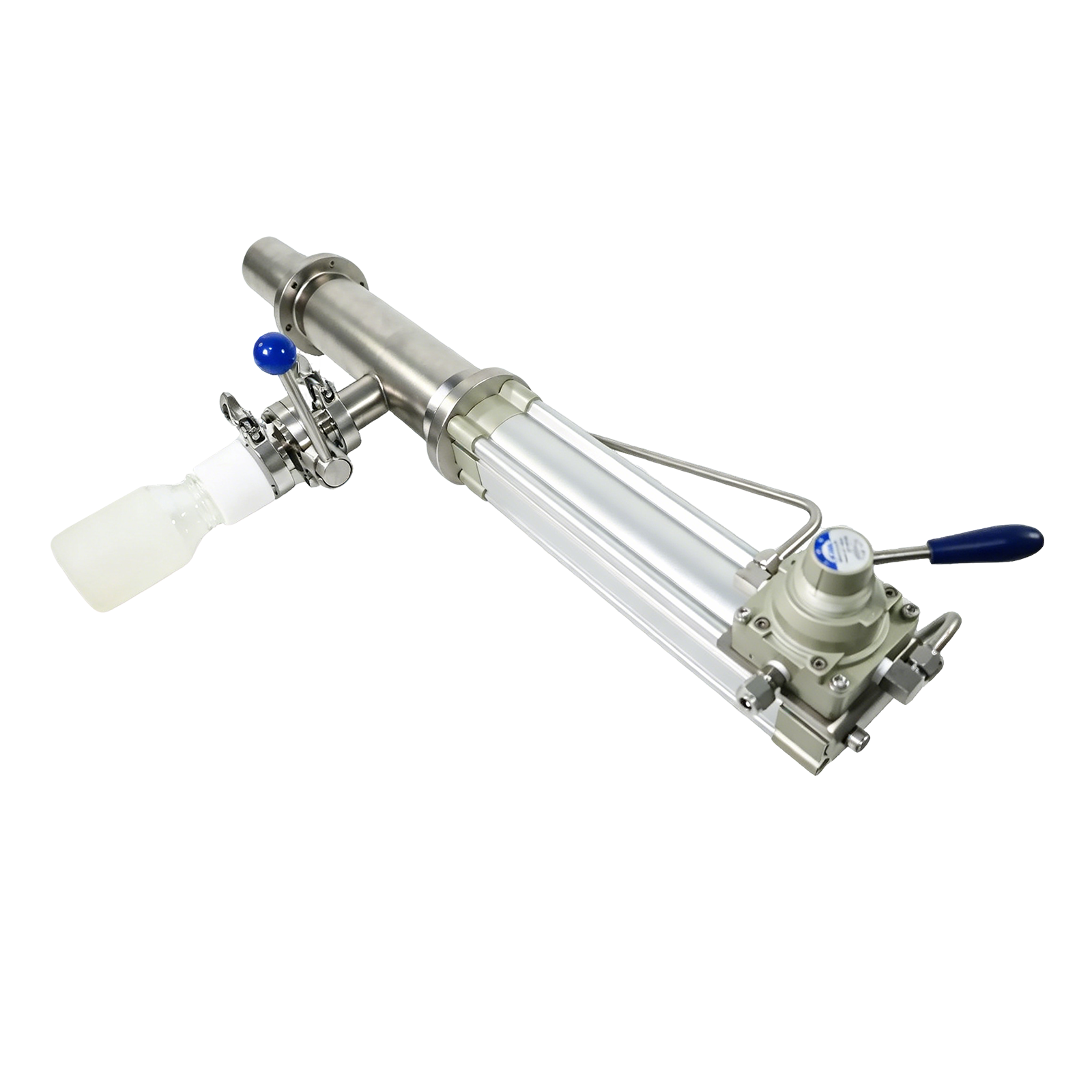

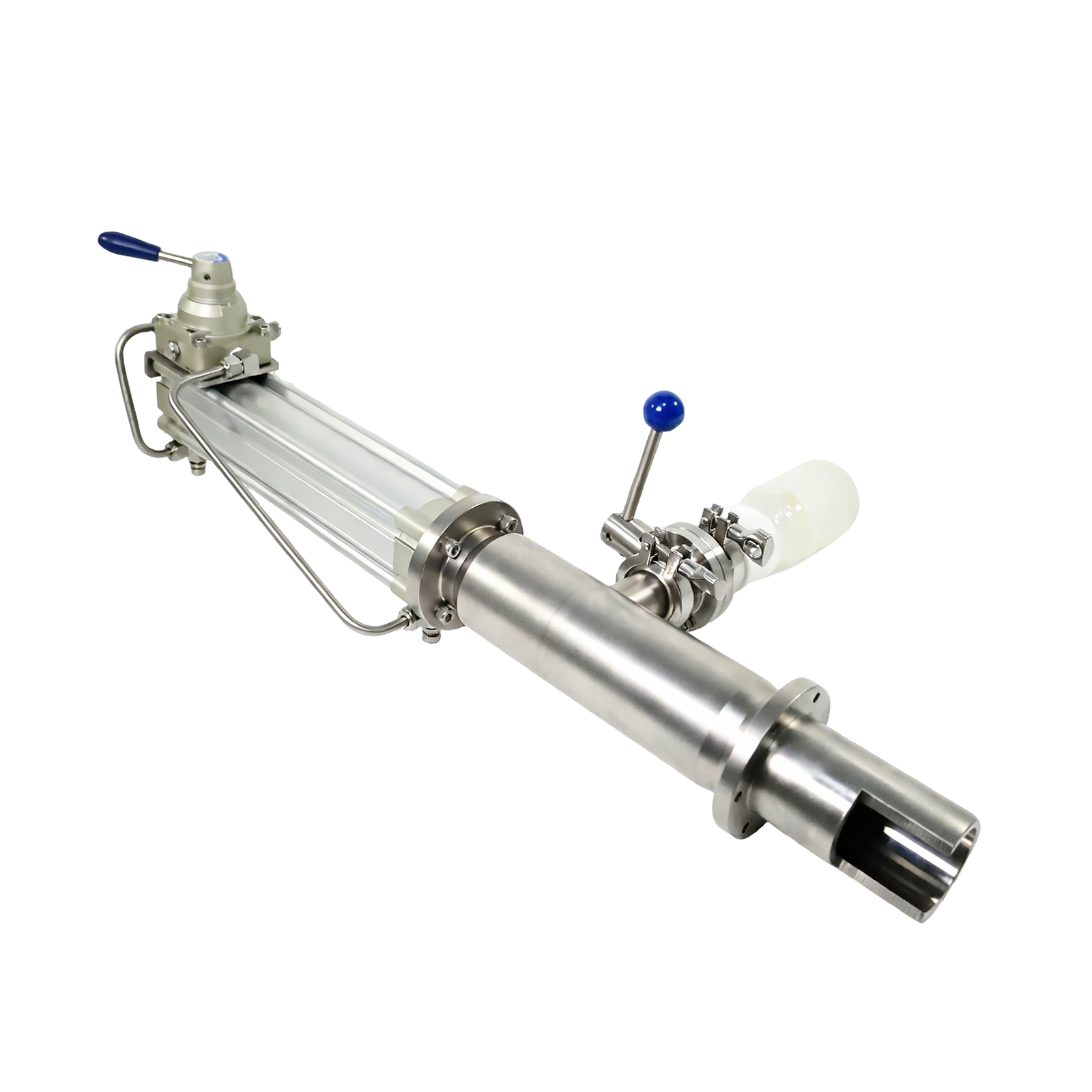

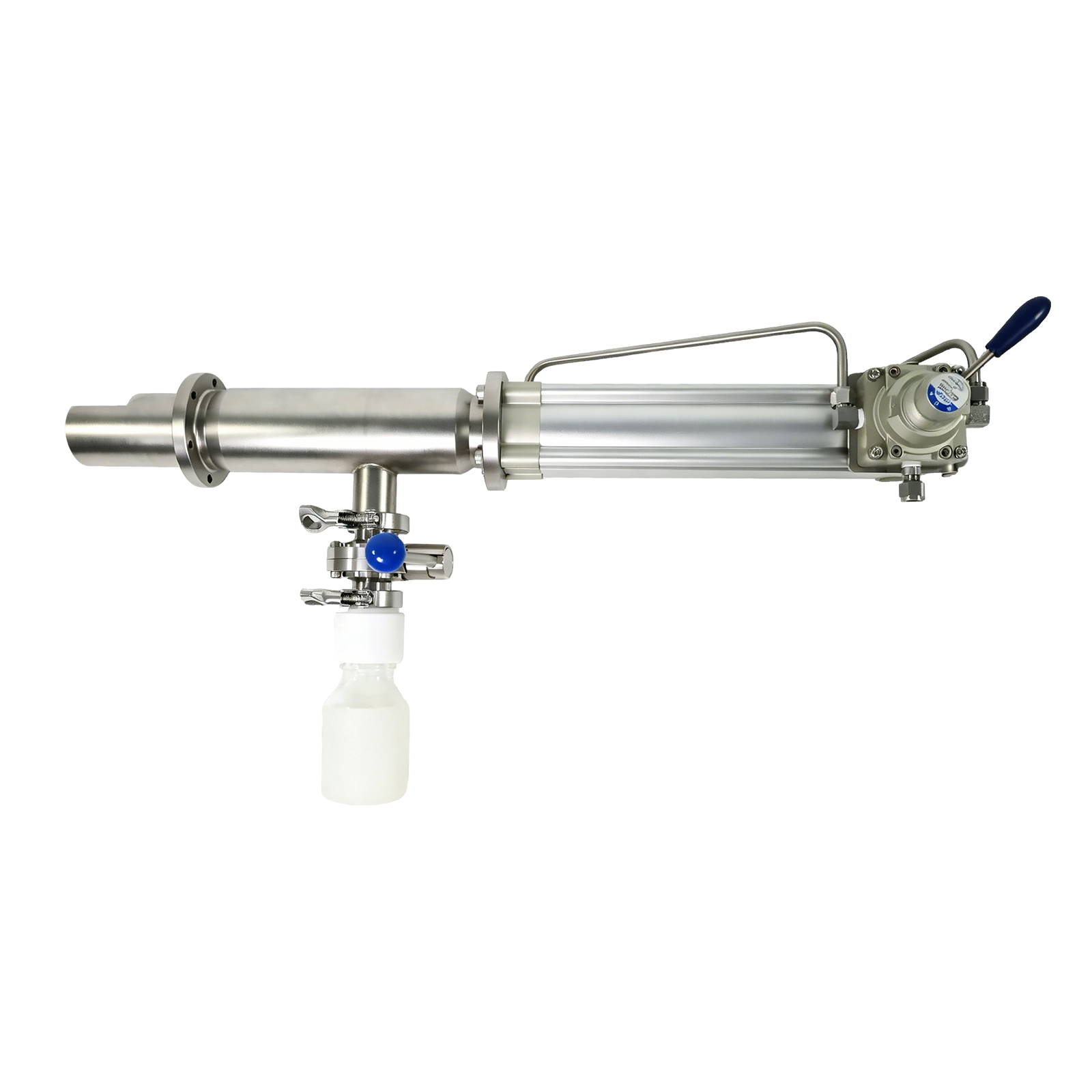

1. 整机核心结构
-
伸缩取样探杆
前端法兰连接罐体 / 管道，内部伸缩探杆由气缸驱动，可按需伸缩伸入物料深处，规避仅采集表层物料导致检测数据偏差；探杆流道镜面抛光无死角，不易挂料结晶。 -
气动驱动气缸组件
中部铝合金气动气缸，配套不锈钢防护提手，末端搭载二位五通手动气动换向阀，蓝色手柄控制气路通断，一键实现探杆伸出、缩回动作，操作省力、响应迅速；气缸带缓冲结构，伸缩无冲击，保护阀体密封。 -
独立卫生取样支路
探杆中段一体式分出取样支管，搭配三通卫生球阀，蓝色旋钮独立控制取样通路，可在探杆停留物料内部时单独开启取样，不与主介质通道互相干扰；球阀下方标准卡盘接口，可直接对接无菌取样瓶，密闭承接样品。 -
多层防腐密封组件
探杆伸缩部位采用 PTFE + 石墨复合填料密封，耐高温、耐酸碱、耐有机溶剂，伸缩往复运动无介质渗漏；球阀密封可选 FFKM、EPDM 卫生级材质，满足无菌、强腐蚀工况。
2. 完整取样工作流程
- 待机状态：气缸收回，取样探杆完全缩进套管内，不接触罐内物料，主通道、取样支路均保持关闭，无物料外泄；
- 探杆伸出：扳动气动换向手柄，气源通入气缸推动探杆向前延伸，深入罐体物料层内部，停留至取样点位；
- 密闭取样：旋转下方取样球阀手柄，支路通道导通，罐内物料依靠自身压力流入下方取样瓶，全程密闭无挥发、无飞溅；
- 关闭复位：取样完成后先关闭取样球阀，再反向扳动气动换向阀，气缸带动探杆自动缩回，脱离物料介质，避免物料持续粘附、结晶堵塞探杆。
三、产品核心***势
1. 气动自动化伸缩，取样深度可控
依靠气源驱动探杆伸缩，无需人工伸入罐内，杜绝高温、有毒、易燃易爆介质接触操作人员；可精准深入物料中层 / 底层，获取真实代表性样品，解决表层漂浮物料检测失真问题，大幅提升化验数据准确度。
2. 取样支路独立设计，互不干扰
主探杆通道与取样支路完全分离，取样操作不影响罐体内部物料正常搅拌、反应；取样球阀单独控制，可随时启停采样，不会造成罐内压力波动，适配连续化生产工艺。
3. 全程密闭采样，安全环保
整套设备无敞口取样环节，介质从罐体到取样瓶全程密封输送，挥发性溶剂、有毒物料不会外泄挥发，减少车间废气污染，同时避免空气进入罐内氧化原料；取样瓶拆装便捷，取样后直接密封送检，无二次分装污染。
4. 耐高温耐腐蚀，适配复杂工况
探杆、阀体全部 316L 不锈钢锻造，伸缩密封件耐受 - 20℃~200℃高低温，可适配强酸、强碱、电解液、粘稠浆料、粉体悬浮液；支持 CIP 在位清洗、SIP 蒸汽灭菌，符合制药 GMP、食品卫生规范。
5. 操作简单，适配自动化产线
气动换向阀单手即可控制伸缩动作，无需手动推拉探杆，省力高效；可搭配电磁阀接入车间 PLC 控制系统，实现远程自动伸缩、定时取样，适配无人值守自动化生产线，减少人工操作频次。
6. 不易堵塞，维护便捷
探杆流道光滑无死角，伸缩完成后可通入清洗介质吹扫管壁，防止物料结晶、挂壁堵塞；填料密封、球阀密封均可单独拆装更换，无需整体拆卸设备，后期维护成本低。
四、主要适用行业
- 医药原料药 / 生物制药：反应釜药液、发酵液、无菌中间体深层密闭取样，满足 GMP 无菌管控；
- 锂电新能源：电解液、浆料、高纯溶剂高压反应釜自动化取样；
- 精细化工：染料、树脂、酸碱、有机溶剂反应罐深层采样；
- 食品乳品：发酵罐、浓缩料浆、果汁深层物料抽样检测；
- 石油化工：粘稠原油、助剂、危化反应釜自动化取样；
- 环保水处理：大型储罐高毒废水、药剂深层密闭采集。
五、常规技术参数
- 接触介质材质：316L 不锈钢（哈氏合金、钛材可定制）
- 驱动方式：气动气缸驱动，手动换向阀控制伸缩
- 密封材质：PTFE、FFKM、EPDM 卫生防腐密封
- 气源压力：0.4~0.6MPa 标准工业气源
- 工作温度：-20℃ ~ 200℃，支持高温蒸汽灭菌
- 公称压力：PN16，可定制 PN40 高压版本
- 伸缩行程：按客户罐体深度定制
- 取样接口：卫生卡箍式，适配标准无菌取样瓶
- 表面光洁度：介质接触面镜面抛光 Ra≤0.8μm
- 连接方式：法兰连接（快装、螺纹可定制）
六、产品应用价值总结
气动伸缩取样阀结合气动自动化伸缩机构 + 独立密闭取样支路两大核心设计，***替代传统固定式取样阀与人工探料取样方式。既能自动化深入物料内部采集代表性样品，保证检测数据真实可靠，又全程密闭操作规避危化介质伤人、挥发污染等安全隐患，同时兼容自动化产线集成，降低人工操作强度与车间安全管理成本，是反应釜、大型储罐深层物料标准化取样的***选自动化阀门设备。
声明：本文中所有文字、数据、图片均只适用于参考，气动粉体取样阀带手板阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
