一、产品概述

二、整机结构与工作原理

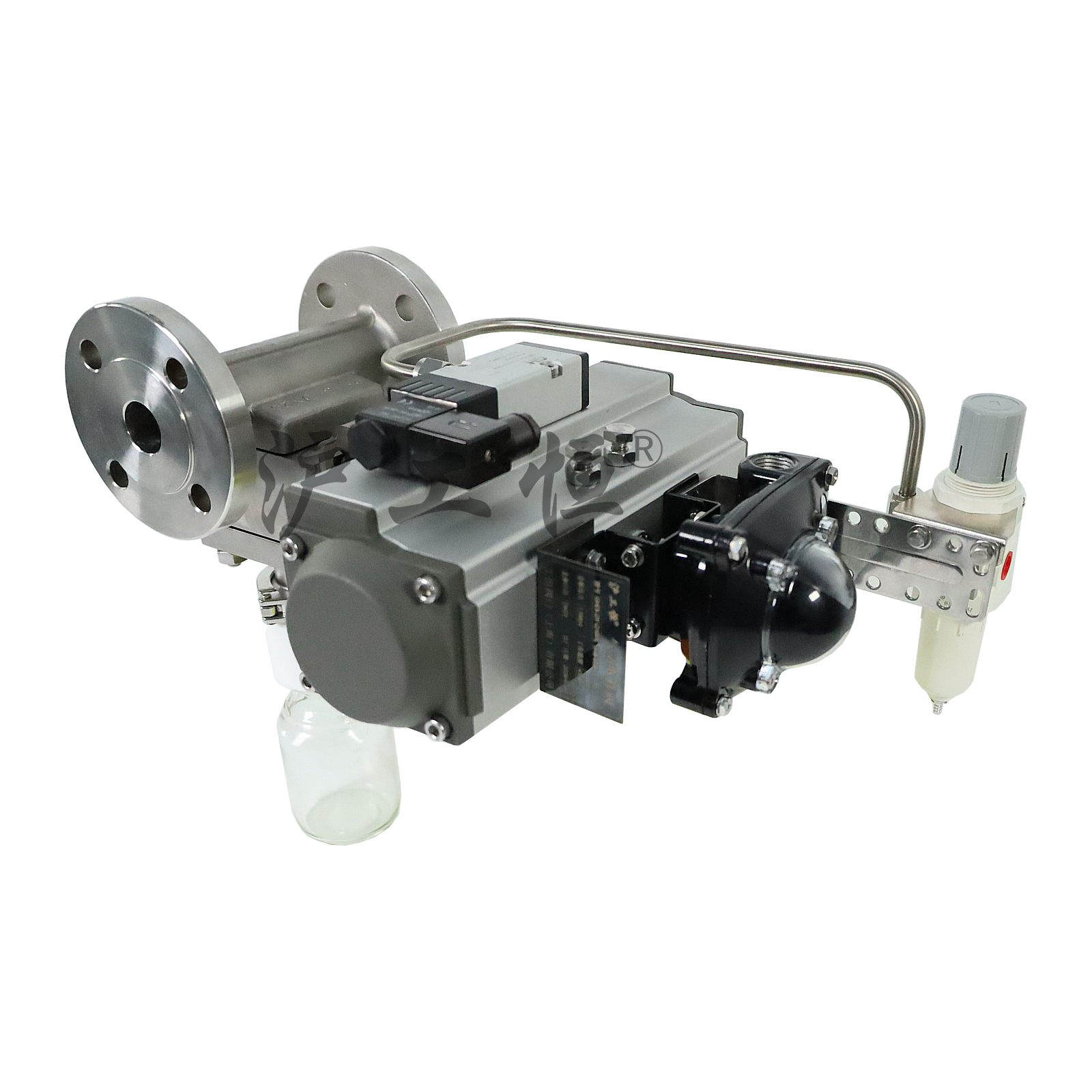

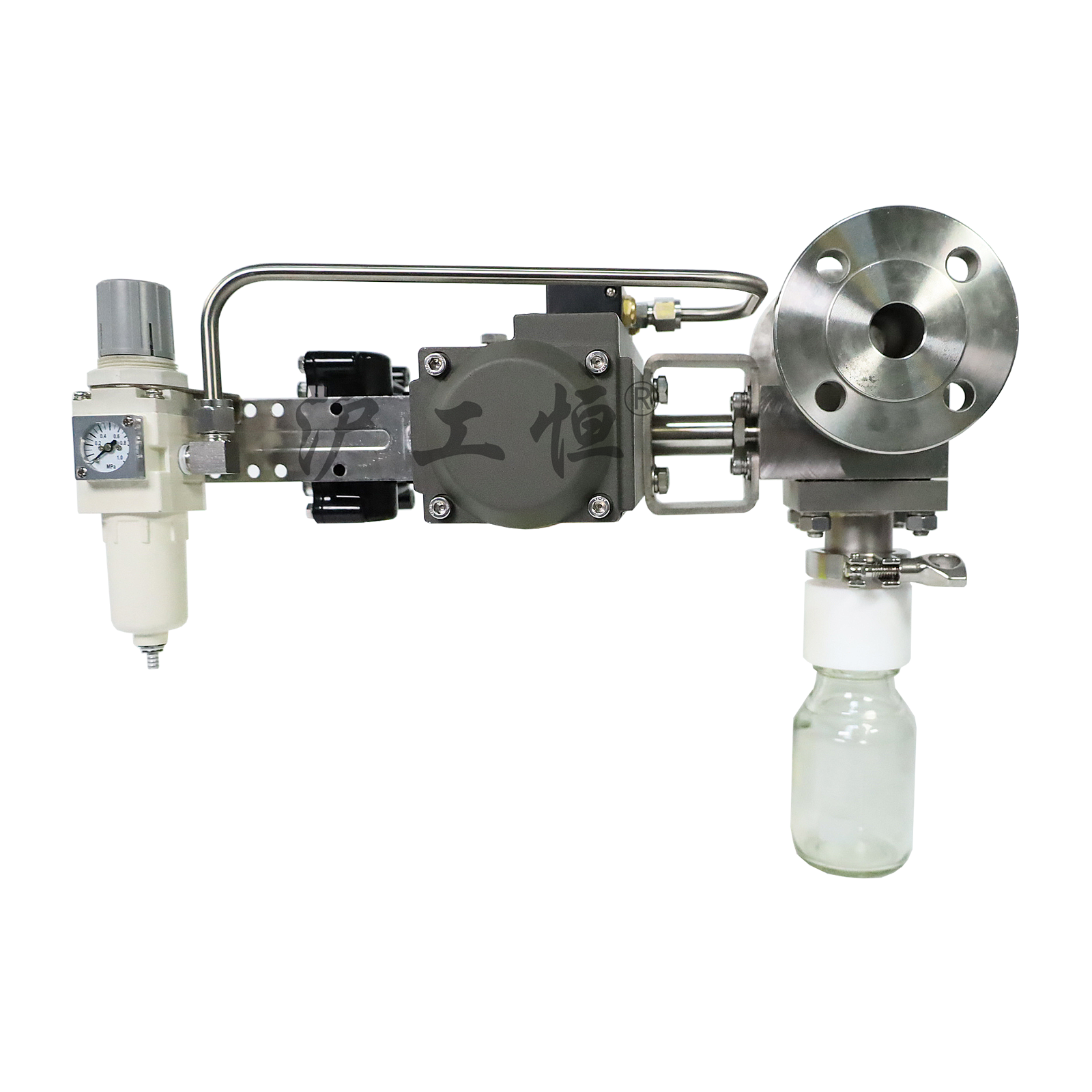

1. 全套组件构成

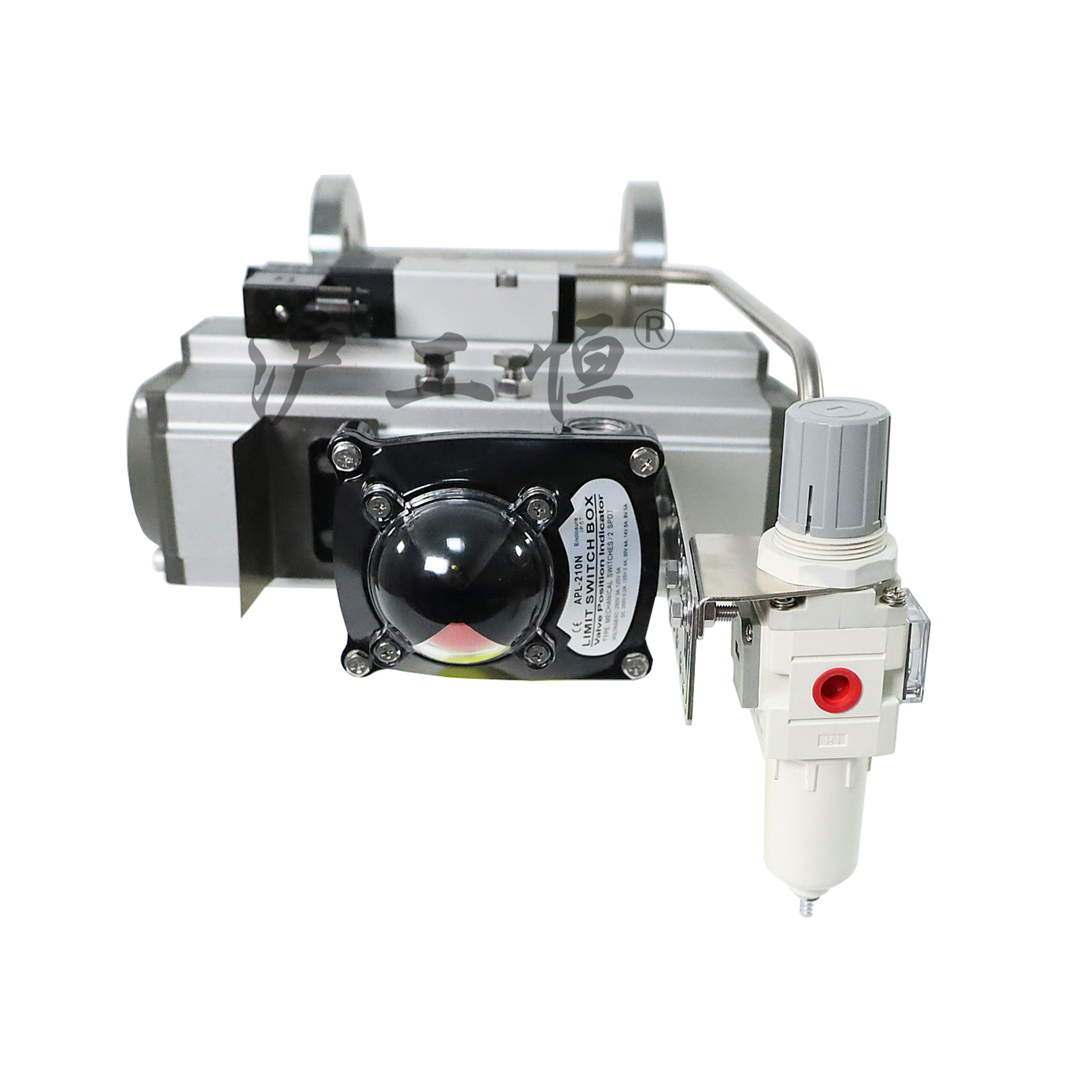

1. 气源过滤调压组件（左侧）
   一体式气源处理二联件，集成空气过滤、压力调节、压力表显示功能；过滤压缩空气中水分、杂质，精准稳定输出驱动气压，保证气动执行器开关力度恒定，避免气压波动造成取样容量偏差，底部自带排污口，维护简单。
2. 气动执行驱动机构（中部）
   双作用气动执行器，配套不锈钢导气铜管，气源稳定驱动阀芯精准开关；可配套电磁阀实现远程电控，自动完成开阀取样、关阀复位动作，无需人工手动操作，动作响应平稳无冲击。
3. 定量取样阀体（右侧）
   锻打不锈钢三通阀体，内部设有固定定量容积腔，单次取样介质容积固定，流量、取样量不受管道压力、介质粘度影响；阀体流道镜面抛光无积液死角，耐结晶、易清洗；下方独立卫生卡箍取样支路，直接对接无菌取样瓶。
4. 密闭取样接口
   阀底卫生快装卡盘接头，搭配防腐 PTFE 隔离衬套，适配标准玻璃 / 塑料取样瓶，取样全程密闭无飞溅、无挥发，取样完成可快速拆卸密封送检，杜绝样品二次污染。

2. 标准取样工作流程

1. 待机状态：气动执行器保持关闭，定量腔与主管道、取样瓶完全隔断，介质仅在主管正常流通，无泄漏损耗；
2. 自动进样：控制系统给出信号，气源驱动执行器开阀，主管道介质充满阀体内部定量容积腔，容积固定不随工况变化；
3. 定量出料：执行器换向，定量腔内预设容积的介质被推送至下方取样瓶，多余介质回流主管道；
4. 自动复位：单次定量采样完成，阀门自动全关，切断取样通路，等待下一次取样指令，全程无需人工干预。

三、产品核心***势

1. 定量精准，取样容积恒定

2. 全自动气动驱动，适配自动化产线

3. 全程密闭取样，安全环保

4. 洁净卫生结构，支持灭菌清洗

5. 气源稳压过滤，运行稳定耐用

6. 安装适配便捷，维护简单

四、适用行业场景

1. 医药制药：纯化水、药液、无菌中间体管道定量采样，满足 GMP 标准化质检；
2. 锂电新能源：电解液、高纯溶剂、电池浆料自动化定量取样；
3. 精细化工：反应管线、精馏装置、酸碱有机溶剂精准定量检测；
4. 食品饮料：乳品、果汁、酿造生产线在线固定容积抽样；
5. 石油化工：油品、助剂、低沸点危化流体密闭定量采集；
6. 水处理行业：纯水、药剂循环管道标准化水质取样。

五、常规技术参数

1. 介质接触材质：316L 不锈钢（哈氏合金、钛材可定制）
2. 驱动方式：双作用气动执行器，配套气源过滤调压二联件
3. 控制方式：电磁阀远程电控 / 现场气动开关控制
4. 单次定量容积：5ml/10ml/20ml/50ml 等规格可定制
5. 气源压力：稳定 0.4~0.6MPa，自带压力表实时监测
6. 工作压力：PN16，高压工况可定制 PN40 阀体
7. 适用温度：-20℃~180℃，支持蒸汽灭菌
8. 密封材质：PTFE、FFKM、EPDM 卫生防腐密封
9. 连接方式：法兰连接，取样口卫生卡箍快装
10. 表面光洁度：介质内腔 Ra≤0.8μm 镜面抛光

六、产品应用价值总结
