产品概述

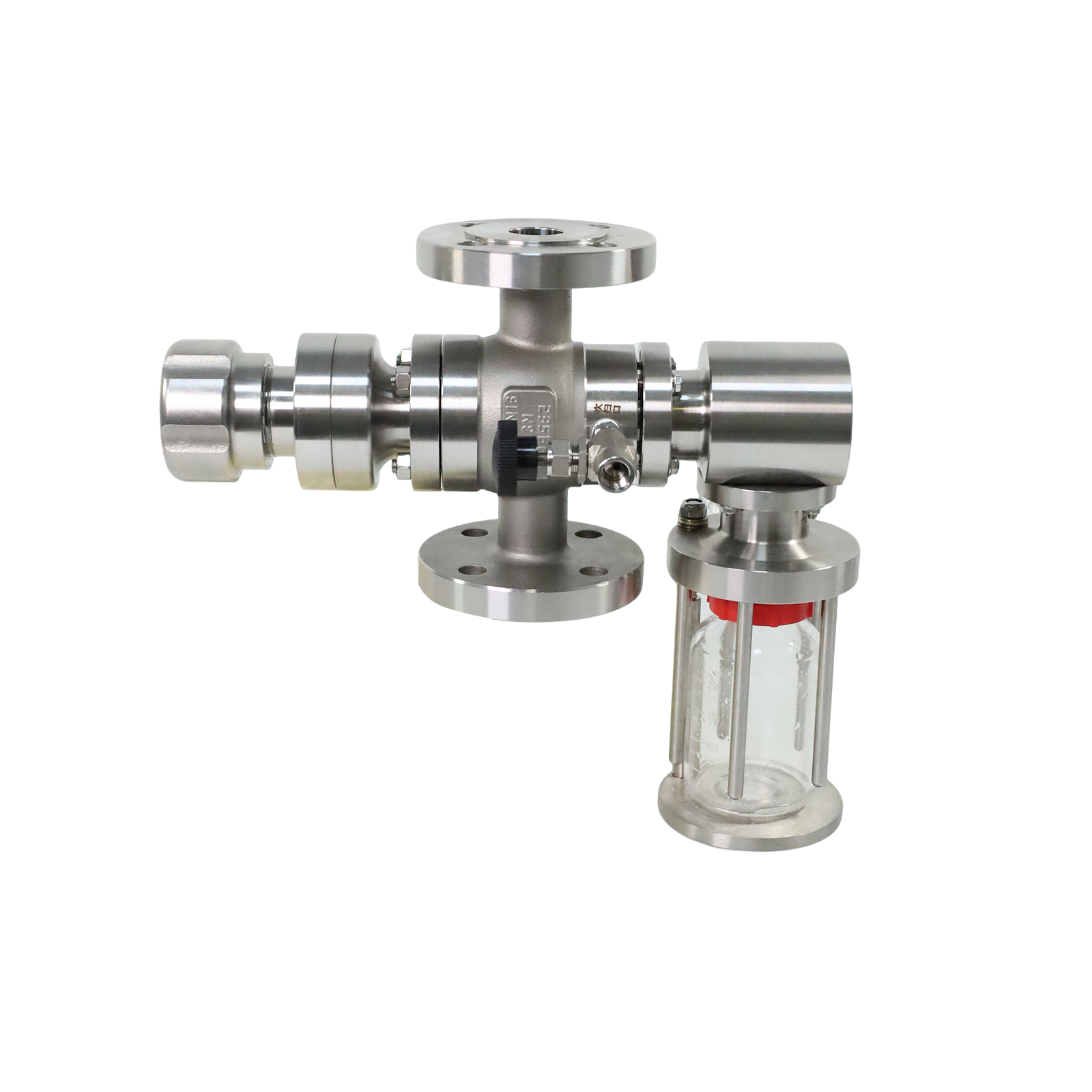

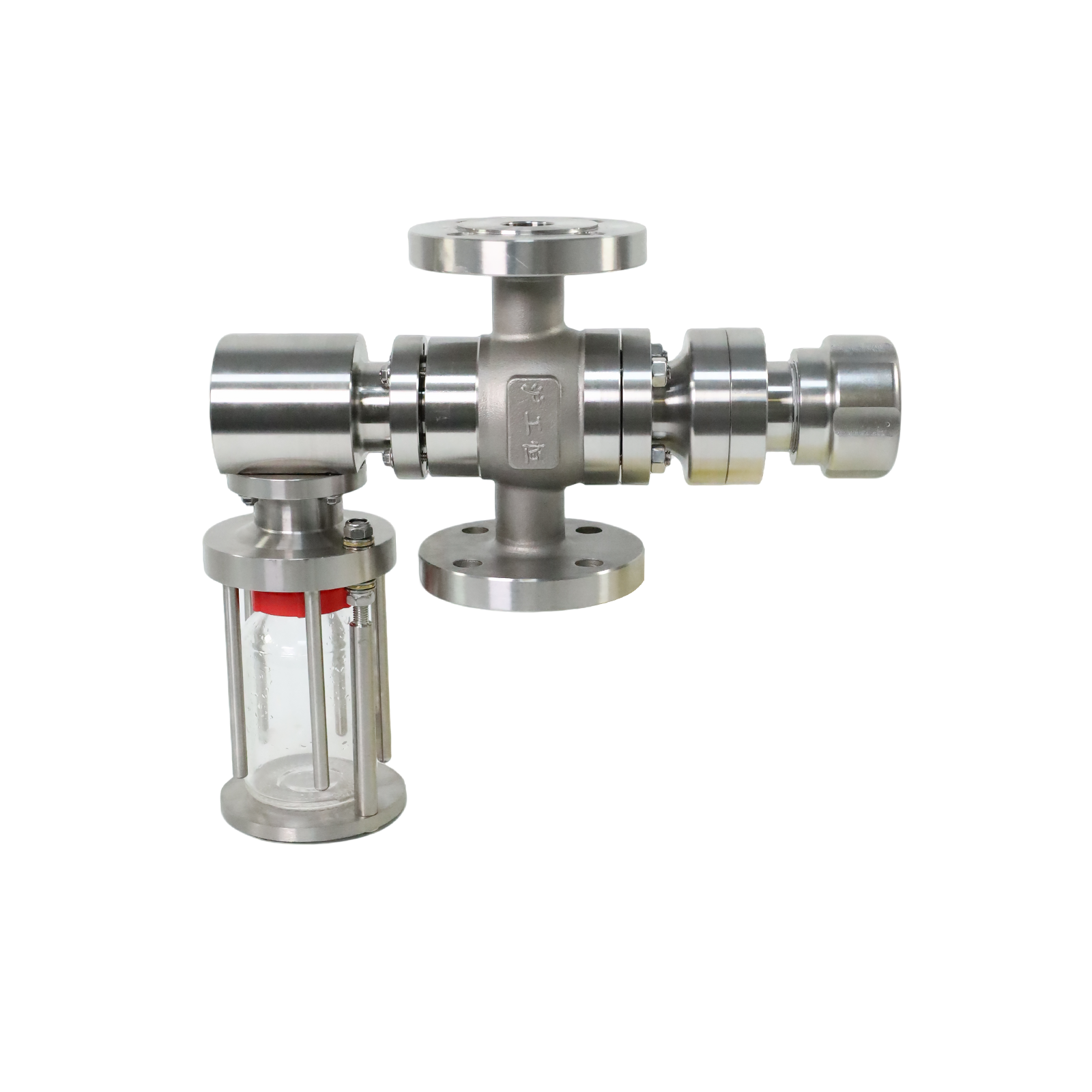

竖直安装型针式密闭取样阀，适配釜顶、设备顶部竖直法兰工况，采用针式插入取样结构，整体立式装配，用于反应釜、储罐内部介质的密闭采样，取样过程密闭隔离，杜绝介质外泄，可适配液体、部分粘稠介质，广泛应用于化工、农药、医药等行业，实现在线安全取样。

结构特点

阀门主体为不锈钢锻造阀体，采用竖直法兰安装形式，直接向上 / 向下立式对接设备顶部法兰，针式取样芯垂直伸入设备内部介质。侧面集成吹扫接口，可实现阀腔吹扫置换；下端配置可视取样瓶组件，取样瓶带防护护笼，可直观观察取样状态，拆装便捷。阀组集成密封针芯结构，开关动作可靠，法兰连接结构稳固，适合釜顶竖直空间有限的安装场景。

核心***势

1. 竖直安装结构，专门针对釜顶、罐顶立式法兰接口，无需改管路，直接立式装配，适配釜顶狭小安装空间。 2. 针式取样芯，垂直插入物料内部，采集罐内真实介质，避免管壁表层物料造成样品失真。 3. 全密闭取样设计，取样全程与外界隔离，有毒、易挥发介质不会泄漏挥发，保障操作人员安全。 4. 自带吹扫接口，取样完成后可对阀腔进行吹扫清洗，消除介质残留，避免不同批次样品交叉污染。 5. 可视取样瓶配置防护笼，既可以直观观察样品状态，又可以防止玻璃瓶意外破损，安全防护性高。 6. 整体拆装维护方便，密封组件可单独更换，后期维护成本低。

适用范围

主要用于反应釜、储罐釜顶竖直法兰位置，适用于各类液体、轻微粘稠化工介质；可用于有毒、易挥发、有腐蚀性介质取样；适用常压、正压工况。

可选参数

阀体材质：304、316L 不锈钢，可做衬氟处理 连接形式：法兰竖直安装 驱动方式：手动，可选气动驱动 密封材质：PTFE、FFKM 工作压力：常压‑2.5MPa 工作温度：‑20~280℃ 配套部件：透明取样瓶、安全防护笼、吹扫接头

操作流程

阀门处于关闭状态，取样瓶安装到位；开启针式阀，取样针芯进入介质，介质流入取样瓶；取样完成关闭主阀，利用吹扫口吹扫阀腔残余介质；待泄压完毕，取下取样瓶完成采样，阀腔留存洁净状态，等待下次取样。
