止回阀

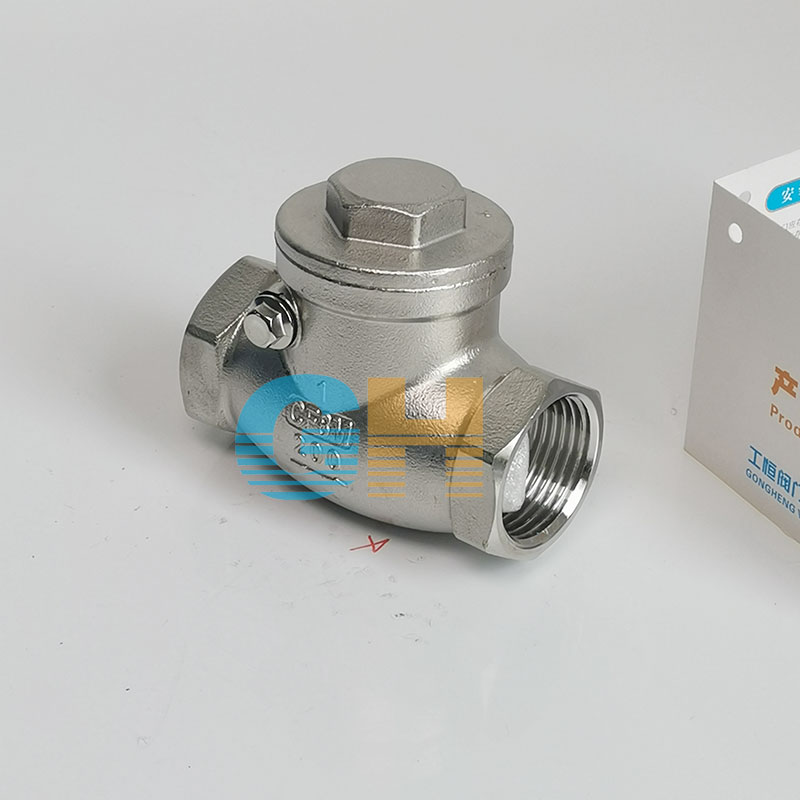

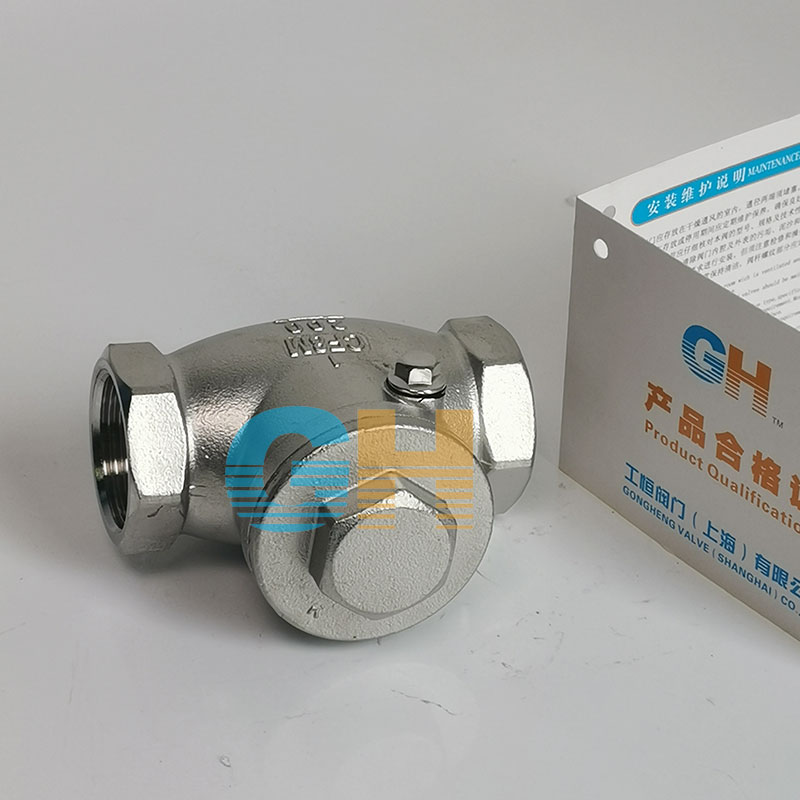

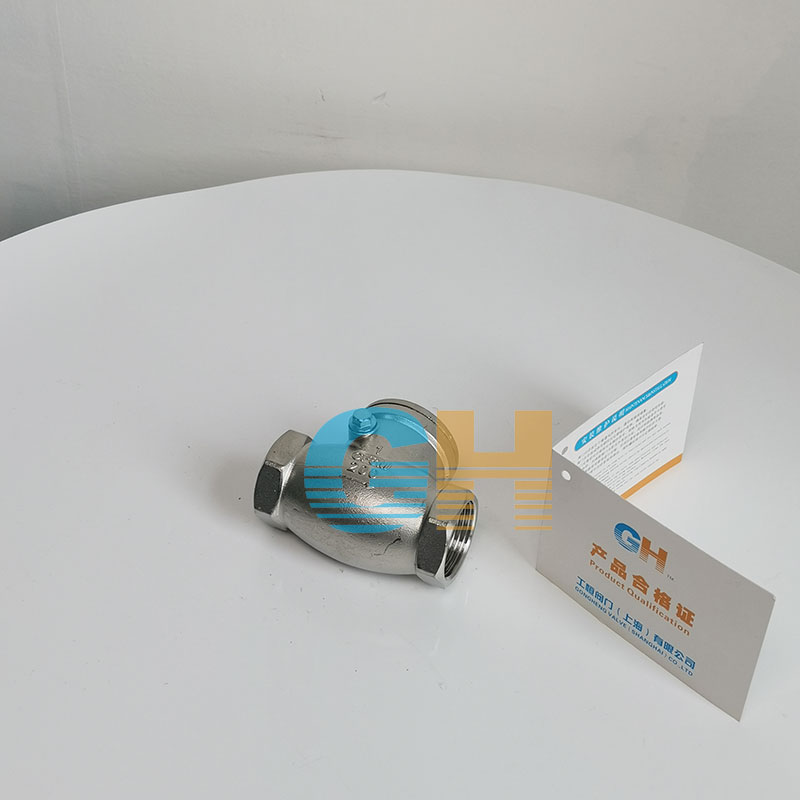

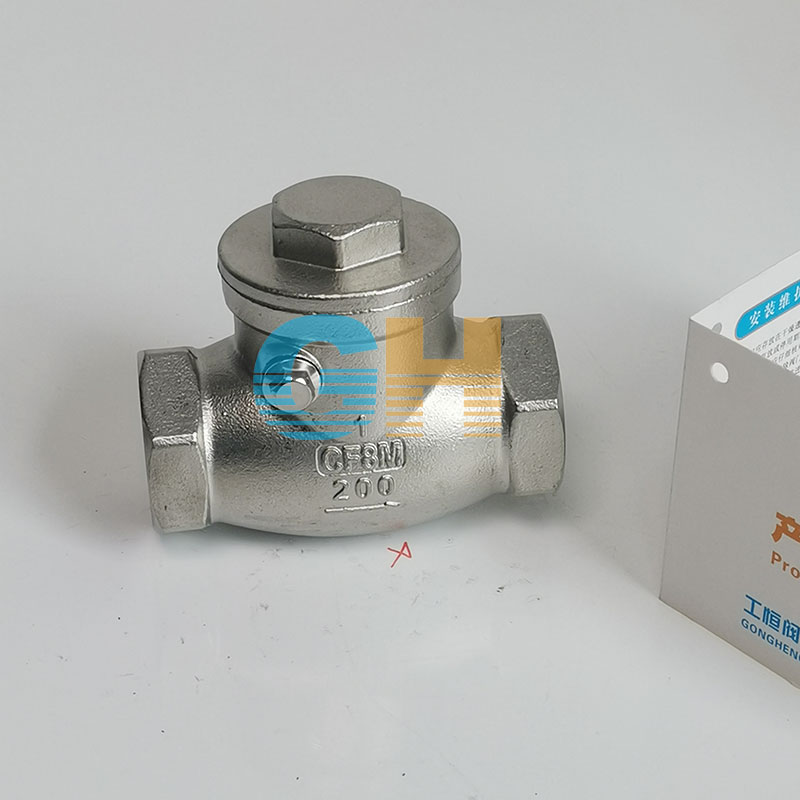

内螺纹304不锈钢止回阀 旋启式止回阀H14W

品牌 : GH/工恒 型号 : H14W 材质 : 不锈钢 连接形式 : 螺纹 加工定制 : 是 种类 : NRVG静音式 结构形式 : 旋启式 公称通径 : DN15-300mm 适用介质 : 水 形态 : 旋塞式 压力环境 : 常压 标准 : 国标 流动方向 : 单向 驱动方式 : 水力控制 工作温度 : 常温 类...

产品型号:H14W

产品口径(DN):DN15~DN100(mm)

产品压力(PN):0.6~4.0Mpa(Mpa)

更新日期:2021-02-24

免费询价

24小时免费咨询电话021-80392609

  • 产品详情
品牌 : GH/工恒 型号 : H14W
材质 : 不锈钢 连接形式 : 螺纹
加工定制 : 种类 : NRVG静音式
结构形式 : 旋启式 公称通径 : DN15-300mm
适用介质 : 形态 : 旋塞式
压力环境 : 常压 标准 : 国标
流动方向 : 单向 驱动方式 : 水力控制
工作温度 : 常温 类型(通道位置) : 二通式
产品详情
Product details

产品概述:
H14W内螺纹止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。本类阀门在管道中一般应当水平安装。

工作原理:
内螺纹止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。

结构特点:
结构一般与截止阀相似,其阀瓣沿着通道中以线作升降运动,动作可靠,但流体阻力较大,适用于轻小口径的场合。内螺纹升降式止回阀一般只能安装在水平管路。

零件材料

零件名称 材料编号
阀体 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
阀盖 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
阀瓣 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
摇杆 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
阀座 25 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
销轴 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
密封环、垫片 包覆垫 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

压力试验:

称压力
PN(MPa)
试验压力(MPa) 适用温度(℃) 适用介质
强度试验 密封试验 WCB Cr5Mo 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
1.6 2.4 1.8 ≤425 ≤550 ≤220 ≤200 水、油品、蒸汽、酸性介质
2.5 3.8 2.8
4.0 6.0 4.4
6.4 9.6 7.1
10.0 15.0 11.0 -
16.0 24.0 17.6
25.0 37.5 27.5
