H74F46-16C对夹式衬氟止回阀
衬氟单瓣旋启式止回阀 一、产品概述: 适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。 衬氟止回阀是一种凭借介质自己的运动而主动启闭阀瓣用...
- 产品详情

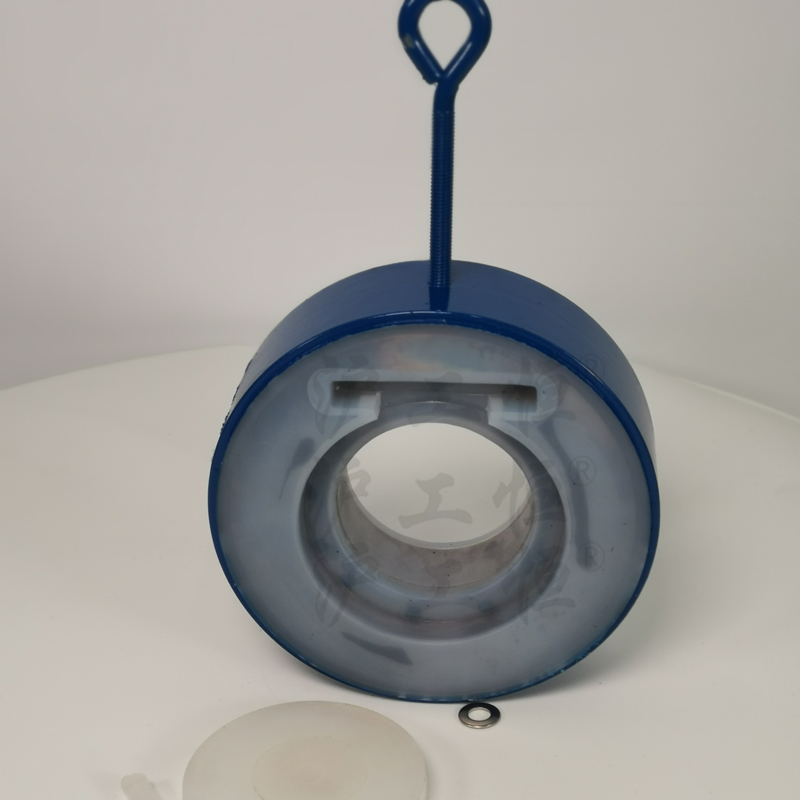

衬氟单瓣旋启式止回阀
一、产品概述:
适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。衬氟止回阀是一种凭借介质自己的运动而主动启闭阀瓣用来禁止介质逆向运动的主动防腐阀门,又称逆止阀或单向阀。
二、产品应用:
衬氟单瓣旋启式止回阀被广泛应用于石油、化工、电站、化纤、城建、铁路制药、环保、冶金、建筑给排水工程、消防系统、造纸、矿山、自来水、农田水利、化肥等多种行业。
三、工作原理:1 旋启式止回:它的阀瓣都是缭绕阀座外的轴扭转启、闭,防止介质倒流。 轴与阀瓣设计为一体,全数衬氟的轴镶嵌在阀体与阀盖之间形成的出格凹槽内,启闭机动,密封靠得住。2.浮球式止回:是一种新型结构,阀瓣为球型,特点是衬氟浮球沿阀体通路轴线做升降运动,液体只能让垂直向上运动,一旦液体停直向上运动时,浮球靠自己的重量主动失踪落至原位,与阀体内部的密封圈相联合,致使阀门主动锁。3.升降式止回:结构特点是衬氟阀瓣垂直于阀体进、出口轴线作升降运动,其利益是止回的密封机能很是好。
四、主要零件材料:
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
|
Z |
C |
R |
|||
1 |
阀体、阀盖 |
Ht250 |
WCB |
CF8 |
CF8M |
2 |
衬里层/阀座 |
FEP(F46)PCTFE(F3)PFA(可熔性聚四氟乙烯) |
|||
3 |
轴、阀瓣(板) |
1Cr13/35WCB1Cr18Ni1900Cr17Ni14Mo2 |
|||
4 |
螺栓 |
35 |
34 |
1Cr17Ni2 |
1Cr17Ni2 |
5 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
-
