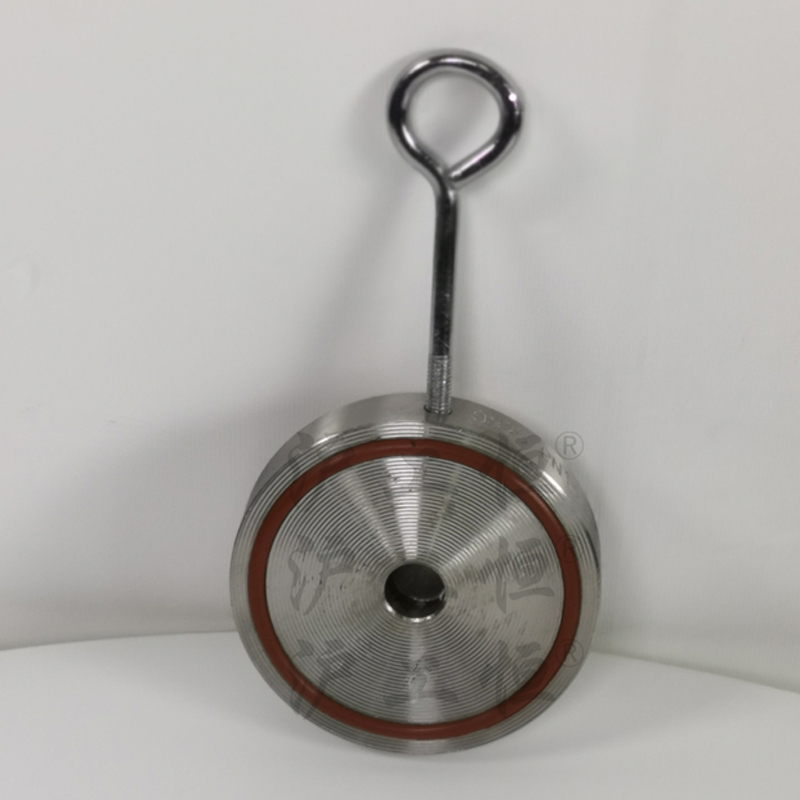

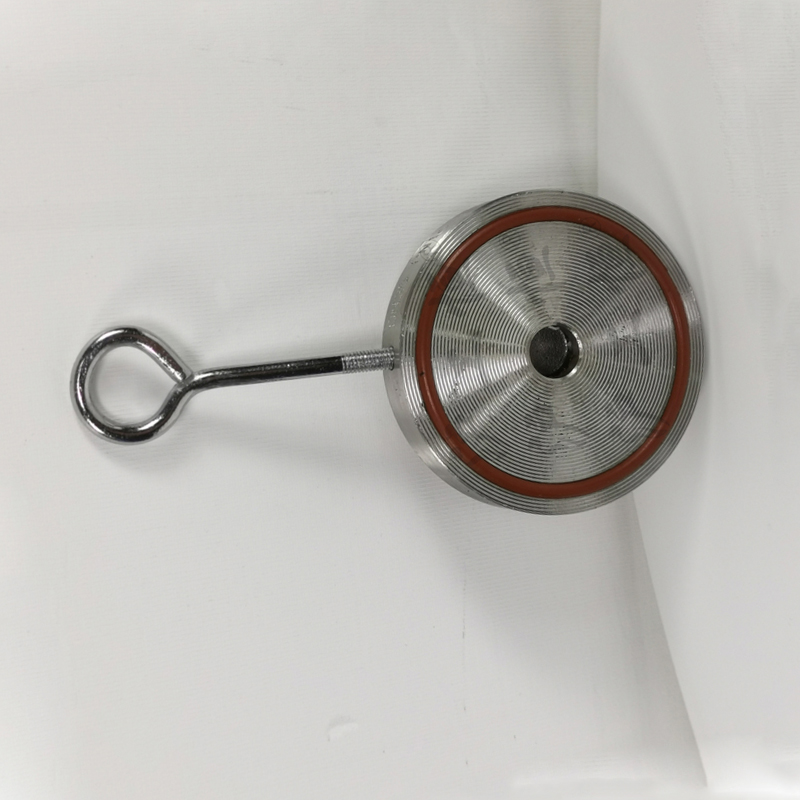

一、产品概述:
H74W对夹单瓣式止回阀是一种超薄形止回阀,采用短型结构尺寸和单阀瓣设计,阀瓣处附有O型密封圈,密封性能好,相比传统的旋启式止回阀,该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损***势。
二、产品特点:
1、阀瓣关闭快速,水锤压力小。2、具有结构短、体积小、质量轻。3、阀瓣在很小的压差下就能完全打开。4、流道通畅,流体阻力小;动作灵敏,密封性能好。

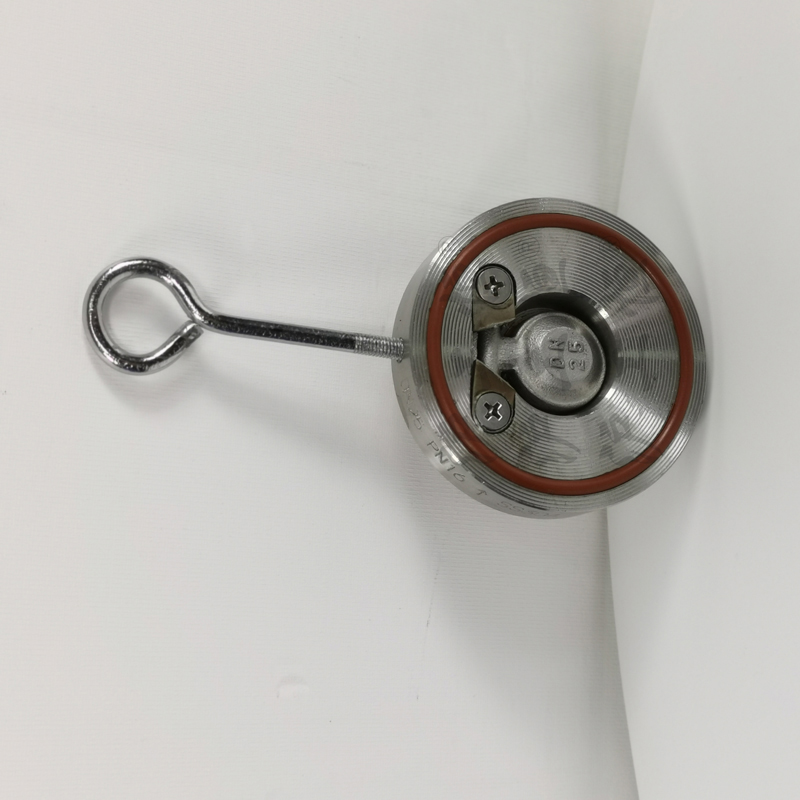

三、工作原理:
H74W对夹单瓣式止回阀采用内装摇臂旋启式结构,阀瓣绕转轴作旋转运动,靠介质流动推开阀瓣介质通过,当介质倒流时,阀瓣靠自身重量以及倒流介质的作用,关闭阀门。

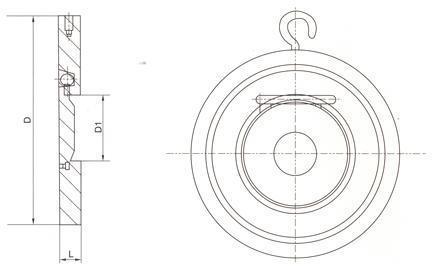

四、连接尺寸:
通径DN(mm) | L | D1 | D | ||||
PN1.0、1.6MPa | PN2.5、4.0MPa | 1.0MPa | 1.6MPa | 2.5MPa | 4.0MPa | ||
50 | 19 | 19 | 25 | 109 | 109 | 109 | 109 |
65 | 19 | 19 | 38 | 129 | 29 | 129 | 129 |
80 | 19 | 19 | 46 | 144 | 144 | 144 | 144 |
100 | 19 | 19 | 71.5 | 164 | 164 | 170 | 170 |
125 | 19 | 19 | 95 | 194 | 194 | 196 | 196 |
150 | 19 | 29 | 114 | 220 | 220 | 226 | 226 |
200 | 29 | 29 | 140 | 275 | 275 | 286 | 293 |
250 | 29 | 38 | 188 | 330 | 331 | 343 | 355 |
300 | 38 | 51 | 216 | 380 | 386 | 403 | 420 |
350 | 44 | 51 | 263 | 440 | 446 | 460 | 477 |
400 | 51 | 51 | 305 | 491 | 495 | 517 | 549 |
450 | 60 | 76 | 356 | 541 | 558 | 567 | 574 |
500 | 64 | 83 | 406 | 596 | 620 | 622 | 626 |
600 | 70 | 90 | 482 | 698 | 732 | 734 | 745 |
700 | 80 | 90 | 562 | 813 | 804 | 831 | - |
800 | 90 | 100 | 464 | 918 | 912 | 942 | - |
900 | 90 | 100 | 738 | 1018 | 1012 | 1040 | - |
1000 | 100 | 120 | 846 | 1124 | 1126 | 1155 |
- |
声明:本文中所有文字、数据、图片均只适用于参考,H74X-10P对夹式不锈钢止回阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
-
