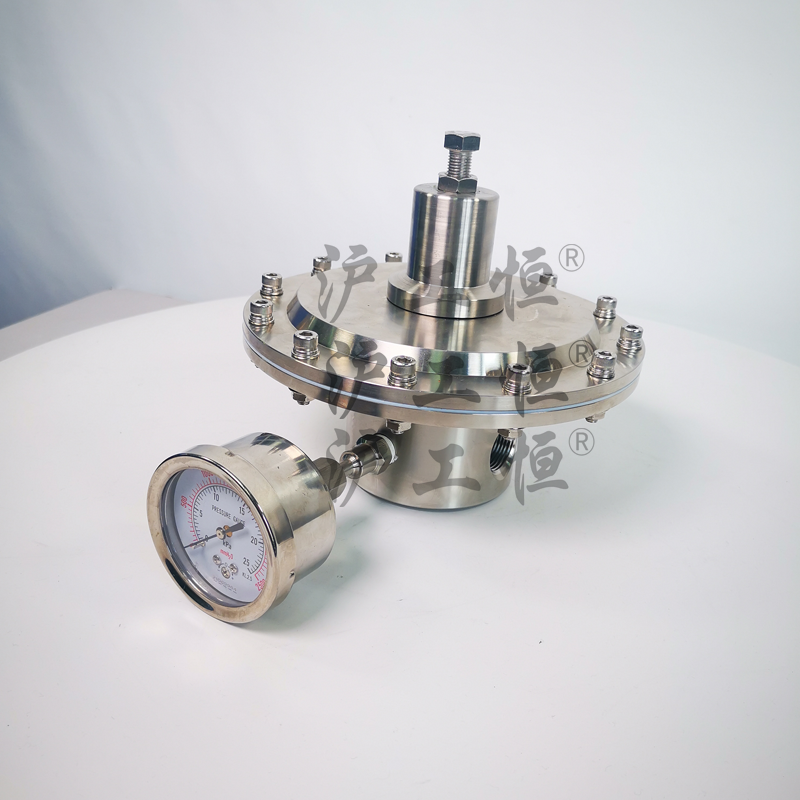

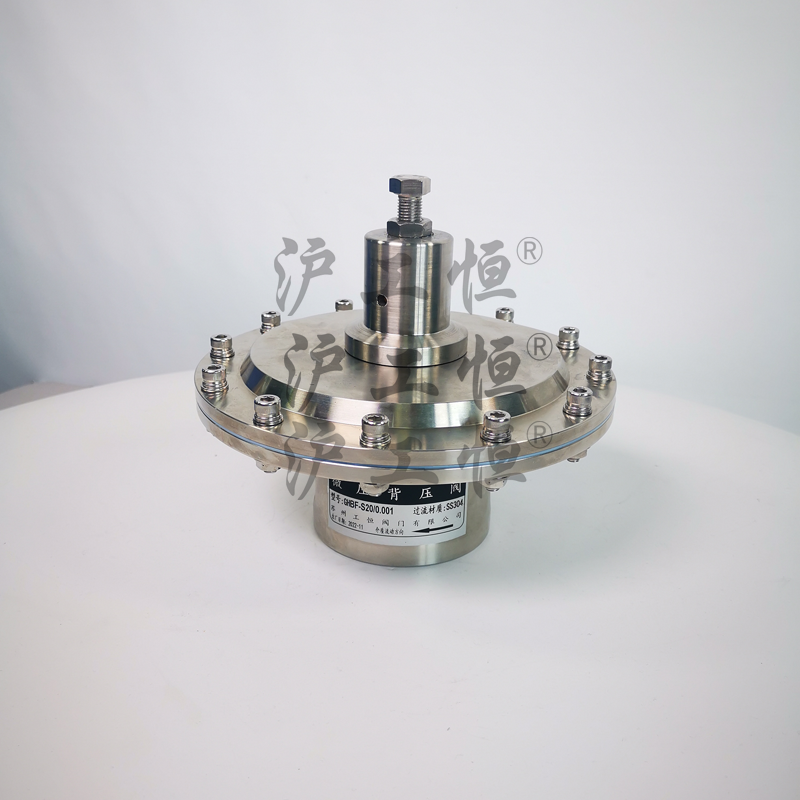

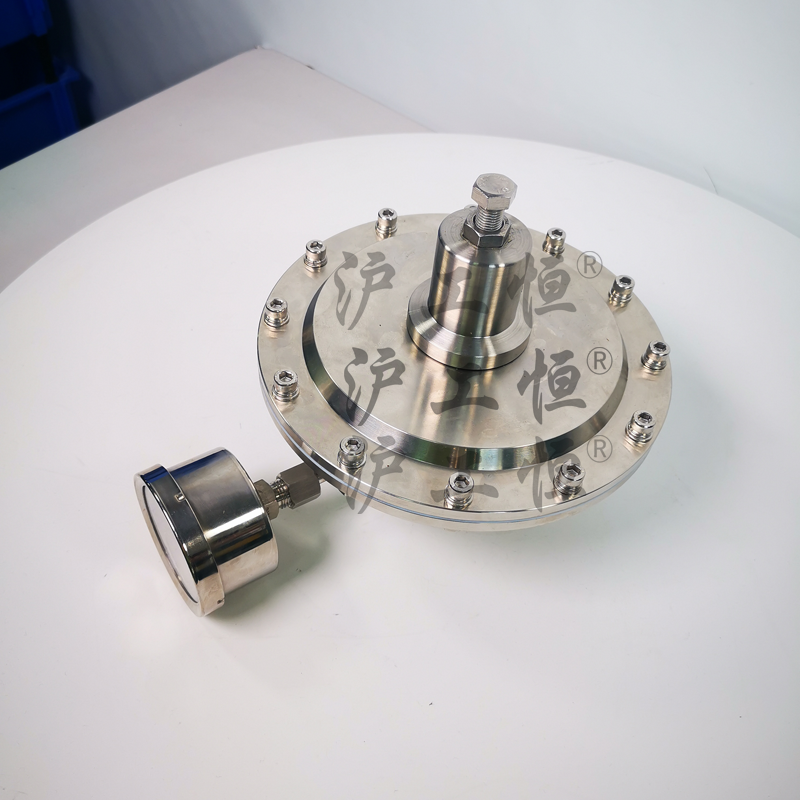

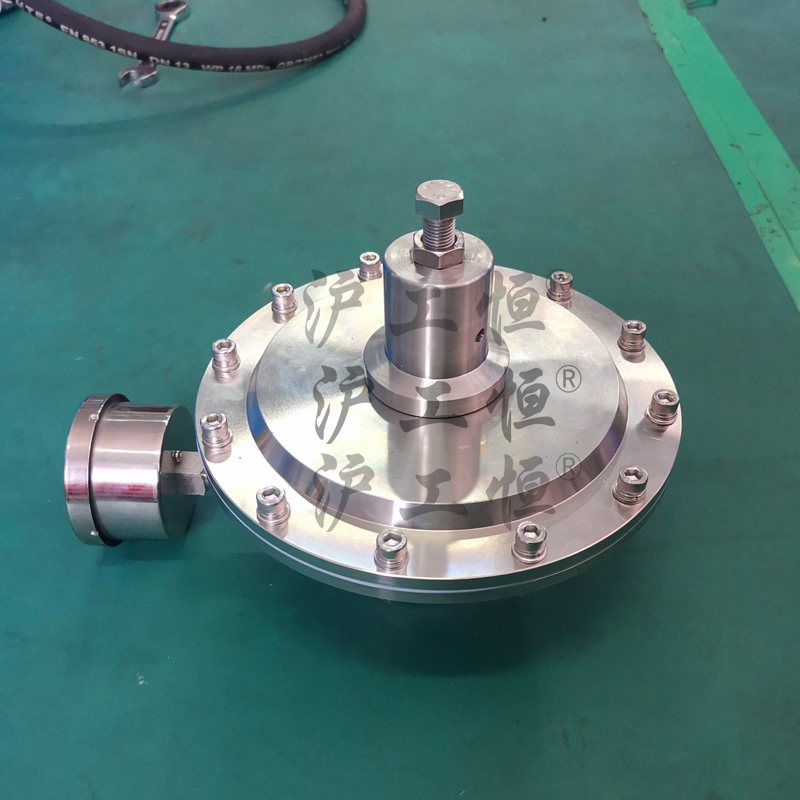

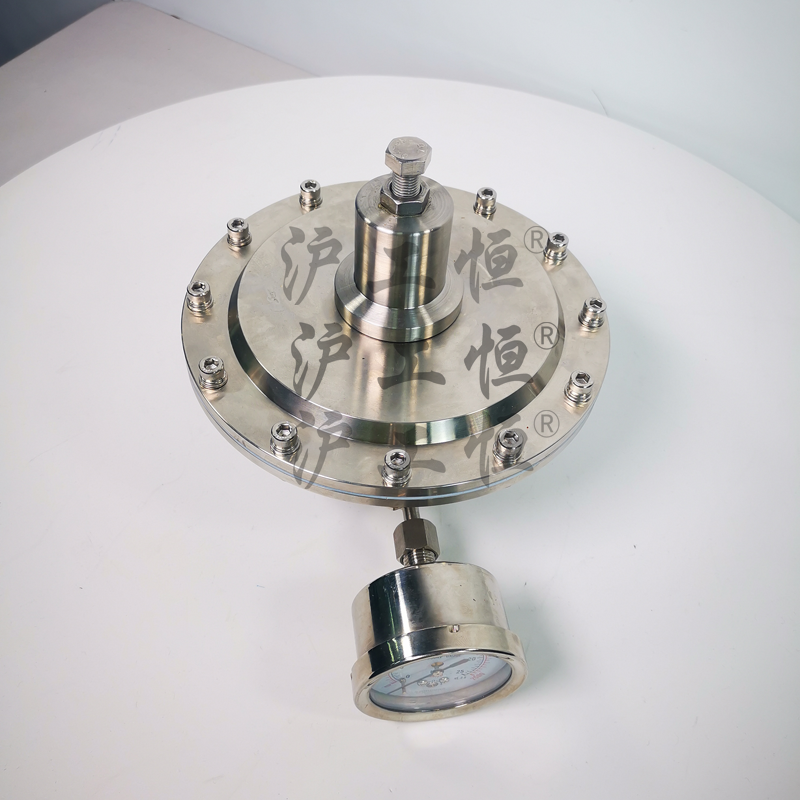

沪工恒牌 GHBF-S20微压背压阀带表不锈钢超微压法兰减压阀

您当前的位置：首页 > 产品中心 >

产品中心

GHBF-S20微压背压阀带表不锈钢超微压法兰减压阀

*** 沪工恒适用介质水结构形式蝶式连接形式对夹公称通径 25mm 驱动方式自动工作温度常温类型(通道位置) 二通式种类 DDCV双瓣式阀体构造不封闭式标准国标零部件及配件阀体颜色银色可售卖地北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙...

产品型号：

产品口径（DN）：(mm)

产品压力（PN）：(Mpa)

更新日期：2023-09-27

免费询价

24小时免费咨询电话021-80392609

产品详情

***

沪工恒

适用介质

水

结构形式

蝶式

连接形式

对夹

公称通径

25mm

驱动方式

自动

工作温度

常温

类型(通道位置)

二通式

种类

DDCV双瓣式

阀体构造

不封闭式

标准

国标

零部件及配件

阀体

颜色

银色

可售卖地

北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆

材质

不锈钢

型号

GHBF-S20

超微压不锈钢背压阀产品简介：
不锈钢微压背压阀RXBF-S超微压背压阀RLBF法兰微压背压阀/内螺纹微压背压阀可以稳定管路压力，为系统提供一个稳定的背压，提高物料投加精度；微压不锈钢背压阀采用大膜盖平衡结构，压力控制平稳，精度高，用于低压力的液体和气体管道。可以用在储罐顶部作为泄氮阀或储罐微压泄压阀使用，使储罐内气压值稳定在一个安全范围内，通常配合氮封阀使用。

工作原理：
背压阀的额定压力可调节，一般通过调节弹簧上端的顶杆，从而调节弹簧的长度来实现。流体从背压阀进口进入，被膜片阻挡，于是流体对膜片产生向上的压力。当压力足够大时，弹簧被压缩，流体顶起膜片形成通道，从背压阀出口流出；若流体压力不够，就会形成憋压，使进口压力上升直到达到额定压力，顶起膜片形成通路。
技术参数：材质阀体、阀芯、
弹簧座：SS304或316L
不锈钢弹簧：65Mn(可定制不锈钢)阀座O环：
氟橡胶膜片：PTFE、NBR、氟橡胶（可根据要求定做）
1、压力感应形式：膜片式
2、压力表接口：1/4”NPT内螺纹
3、接口尺寸：1/8”~1”内螺纹、法兰、卡套、快装等，可根据要求定做
4、工作温度：-20~140℃
5、承受压力：max. 6bar6、压力调节范围：0-30KPa；0-50KPa；0-100KPa大流量微压背压阀
产品特点：1、全不锈钢阀体，PTFE膜片，可选EPDM或kalrez材质O环和阀座，产品可用于食品、制药、化工等行业。
2、平衡阀座，外部压力反馈，超大膜片感应，控制压力稳定。可调压至零。
3、内部无死角设计，方便清洗，可在线CIP清洗。维修方便，无需拆下背压阀即可在线维修更换零部件。

背压阀使用说明：
背压阀的名词来源于Back Pressure Valve。它代表的意思是说由于阀的功能而形成一定的压力，压力一般可以调节。可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。启闭件是一个圆盘形的阀板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。在管道上主要起切断和节流作用。常用的系统有，流体计量投加系统、液压控制系统、化学反应条件、物态临界状态控制等。基本可以分为调节和过流两部分。
