一、产品概述

气动粉体取样阀搭配一体式手动旁路取样阀，是针对干燥粉体、颗粒物料研发的管道 / 料仓专用密闭采样设备。设备采用气动伸缩探杆结构，可自动伸入物料层深度取样，侧边集成独立手动小型取样阀，兼顾自动化批量采样与应急手动取样需求，全程密闭无粉尘外泄，适用于食品、医药、锂电材料、化工粉末、塑料颗粒等易扬尘、有毒粉体工况，解决传统取样扬尘污染、物料分层取样不准、停机取样效率低等行业难题。

二、整体结构设计

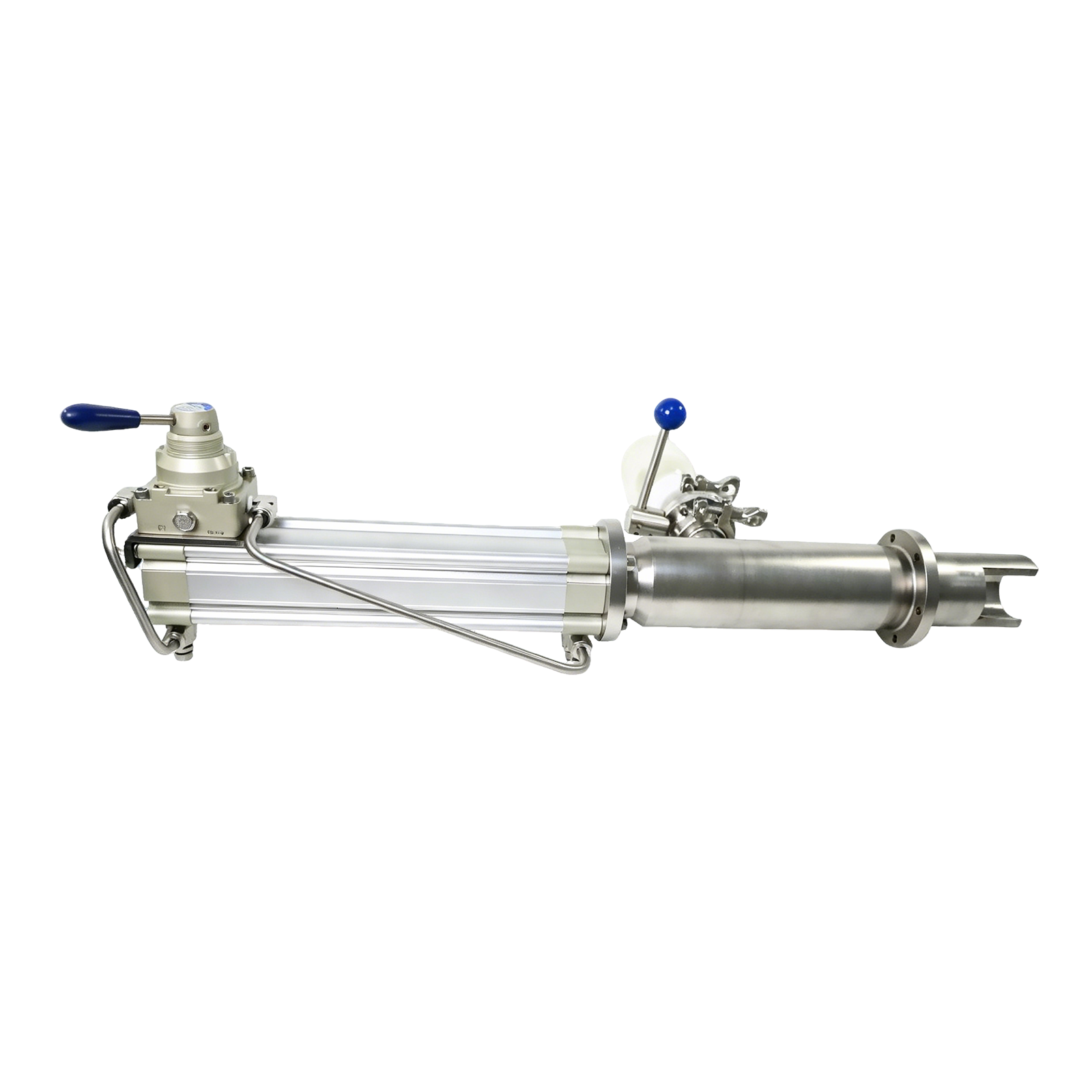

1. 气动伸缩探杆主体 整机主体为 316L 不锈钢一体加工，前端法兰对接粉体管道、料仓侧壁；内置铝合金气动驱动气缸，配套不锈钢导向护管，通入压缩空气即可带动探杆伸缩，自动深入料层内部采集代表性粉体，避免表层物料造成检测偏差；外置金属提拉手，便于后期拆装检修探杆。

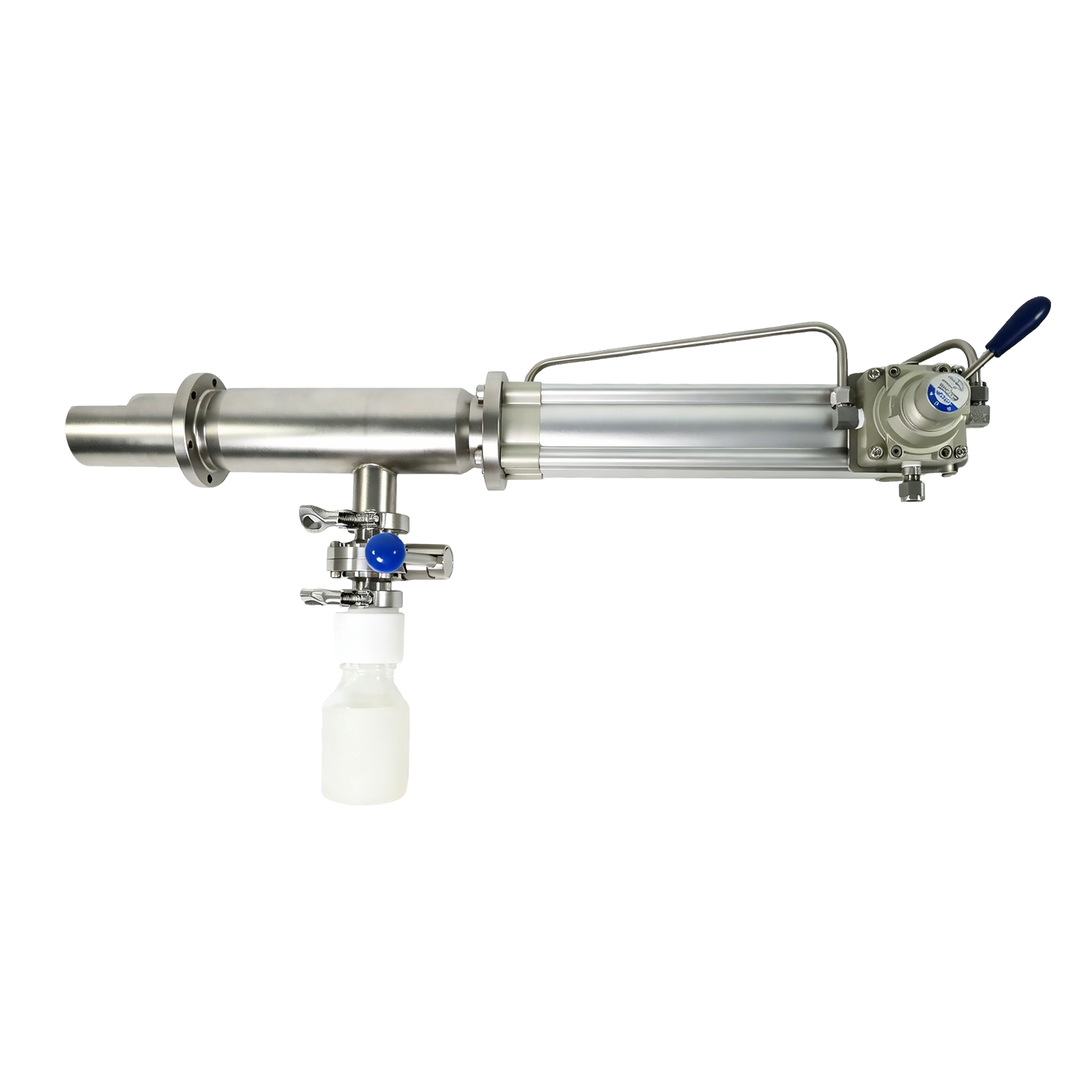

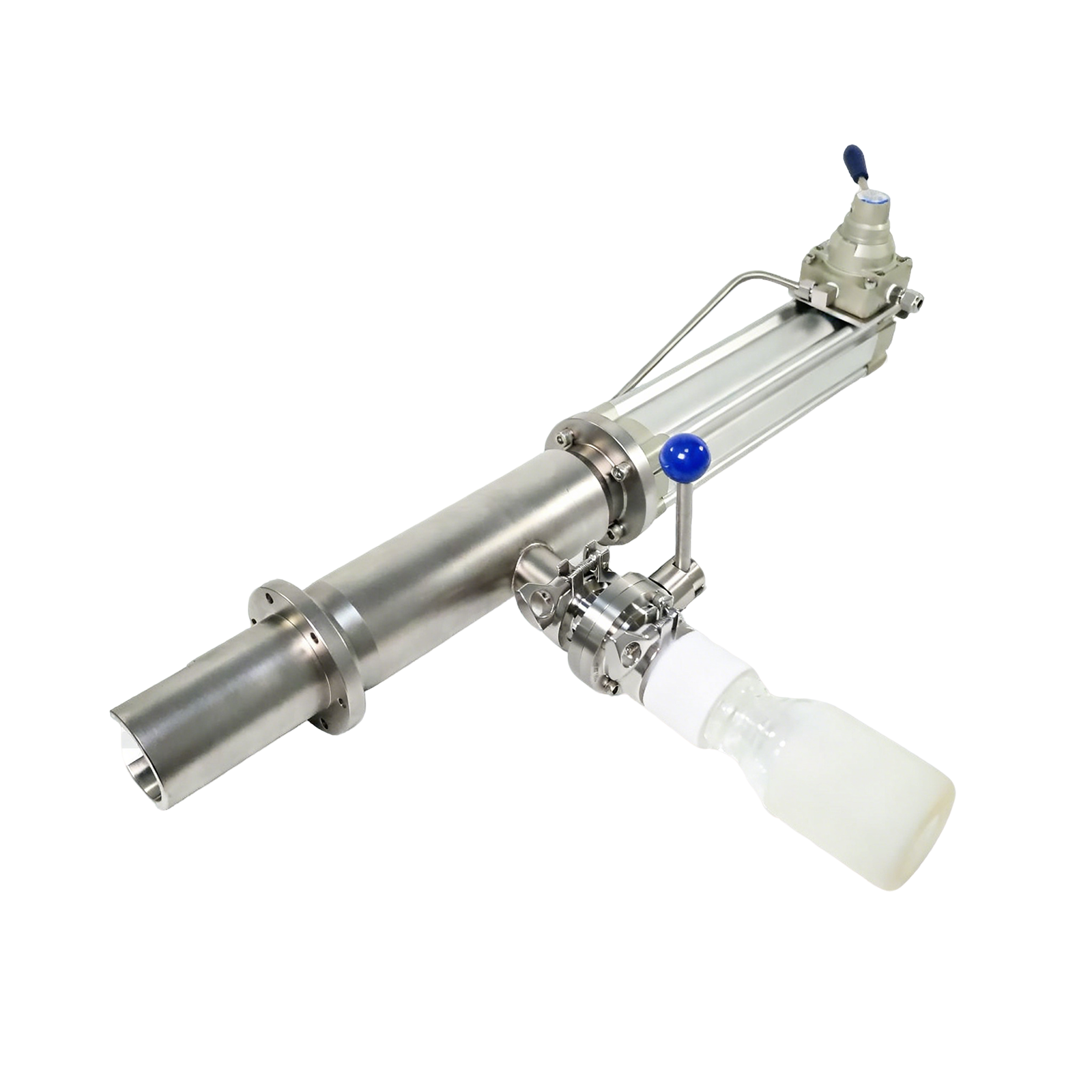

2. 侧边配套手动旁路取样阀（手板阀） 探杆下方支路集成独立小型手动取样阀，带蓝色防滑操作手轮，卡箍快装式瓶口可直接悬挂取样瓶。在气源故障、设备检修、少量抽检场景下，无需启动气动伸缩机构，单独操作手板阀即可完成小剂量粉体取样，一阀两用，保障生产线随时可采样。
3. 多层密封防尘结构 气缸与探杆衔接处配置耐磨 PTFE 防尘密封环，伸缩过程阻挡细粉进入气缸内部，防止卡滞、磨损；手板阀内部软硬复合密封，关断后零粉尘泄漏，杜绝车间扬尘与物料浪费。
4. 标准化取样收集组件 手动阀出口为卫生级卡箍接口，适配玻璃、PTFE 密封取样瓶，拆装快速，密封垫圈耐粉体腐蚀、耐磨，收集样品全程密闭，无粉尘飘散。

三、核心产品***势

1. 气动深度取样，样品代表性强 气动伸缩探杆可延伸至物料管道 / 料仓内部，采集中层、底层粉体，避开表层浮料，检测样品贴合真实生产物料，质检数据精准，避免分层物料带来的检测误差。
2. 气动 + 手动双模式，运行不中断 正常生产使用气动自动取样；压缩空气中断、设备维护时，侧边手板阀可独立完成手动取样，无需停机放空料仓，不耽误车间质检流程，容错性强。
3. 全密闭无粉尘，环保安全 整套取样流程封闭化，伸缩探杆、手动旁路阀双重密封，粉体不会飘散至车间，减少粉尘爆炸隐患，同时避免粉体物料浪费，改善车间作业环境，符合无尘车间、防爆生产规范。
4. 耐磨耐腐蚀，适配各类粉体 接触物料部位 316L 不锈钢材质，可定制内衬 PFA 防腐层，耐受锂电粉料、腐蚀性化工粉末、食品添加剂、医药原料药；伸缩密封采用耐磨四氟材质，长期高频伸缩不易损坏。
5. 易清洁拆装，适配洁净工况 法兰、卡箍快装结构设计，探杆、手动取样阀均可快速拆卸冲洗，无粉体滞留死角，满足医药、食品行业洁净生产、交叉污染防控要求。

四、适用工况与行业

适用物料：锂电正极负极粉末、医药原料药粉体、食品添加剂、塑料颗粒、催化剂粉末、农药粉剂、石英粉、树脂颗粒。 适用设备：粉体输送管道、立式料仓、干燥机出料口、混合机、气流输送管线。 应用行业：新能源锂电、制药、精细化工、食品加工、塑料改性、无机材料生产。

五、可选技术参数

1. 接触物料材质：304 不锈钢、316L 不锈钢、316L 衬 PFA
2. 气缸驱动气源：0.4~0.6MPa 压缩空气
3. 探杆伸缩行程：100mm/150mm/200mm（可定制加长款）
4. 工作温度：-20℃~180℃
5. 连接方式：标准法兰连接
6. 手板阀规格：DN15 小型密闭取样阀，卡箍出料口
7. 选配功能：氮气吹扫接口、防爆气缸、夹套保温、静电接地组件

六、标准操作流程

气动自动取样

1. 设备法兰固定在粉体设备侧壁，连接压缩空气管路，取样瓶卡紧在手板阀下方；
2. 通气驱动气缸，探杆向前伸入物料内部，粉体进入探杆流道；
3. 气缸复位收回探杆，物料落入旁路管路，可通过手板阀收集粉体样品。

手动应急取样

1. 关闭气动气源，直接旋转侧边手板阀蓝色操作手柄；
2. 粉体流入下方密封取样瓶，取样完成后回关手板阀，取下取样瓶即可，全程无需气动机构参与。
