一、产品概述

二、结构设计特点

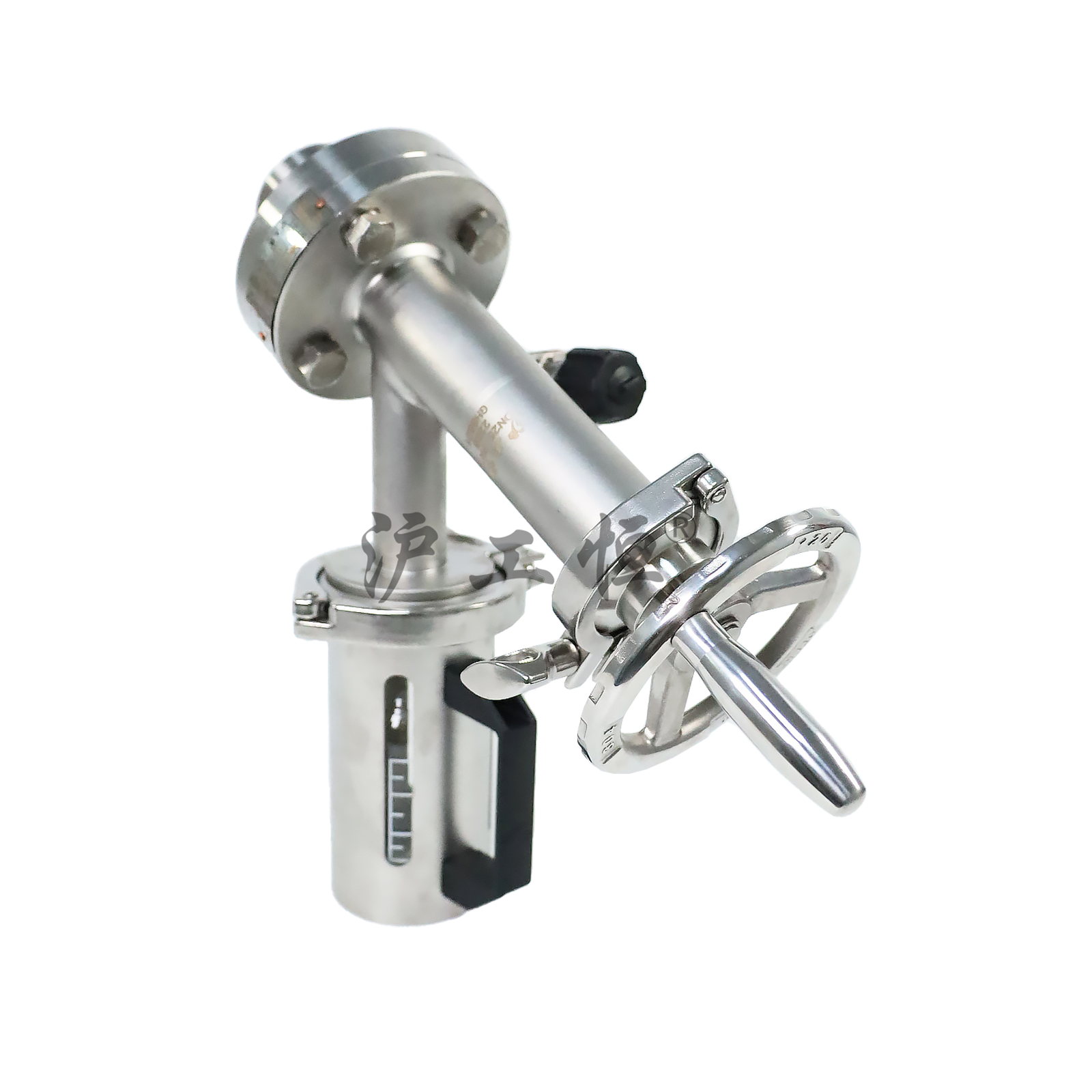

1. 斜插快装管道主体
   阀体为倾斜一体式加长管道结构，一端卡箍快装接口可快速对接粉体料仓、干燥釜侧壁管道，拆装无需焊接，适配卧式、立式粉体设备侧装点位；加长管道减少物料架桥堵塞，粉体依靠自重配合负压顺畅流入取样腔。
2. 手轮插拔式取料柱塞结构
   左侧大尺寸防滑手轮联动伸缩柱塞杆，旋转手轮即可将取样杆伸入物料层，依靠设备负压吸附粉体进入取样管路；关闭柱塞后完全切断仓体与主设备连通，隔绝内部负压，拆取样仓时无物料倒喷。柱塞多重四氟填料密封，细粉无窜漏。

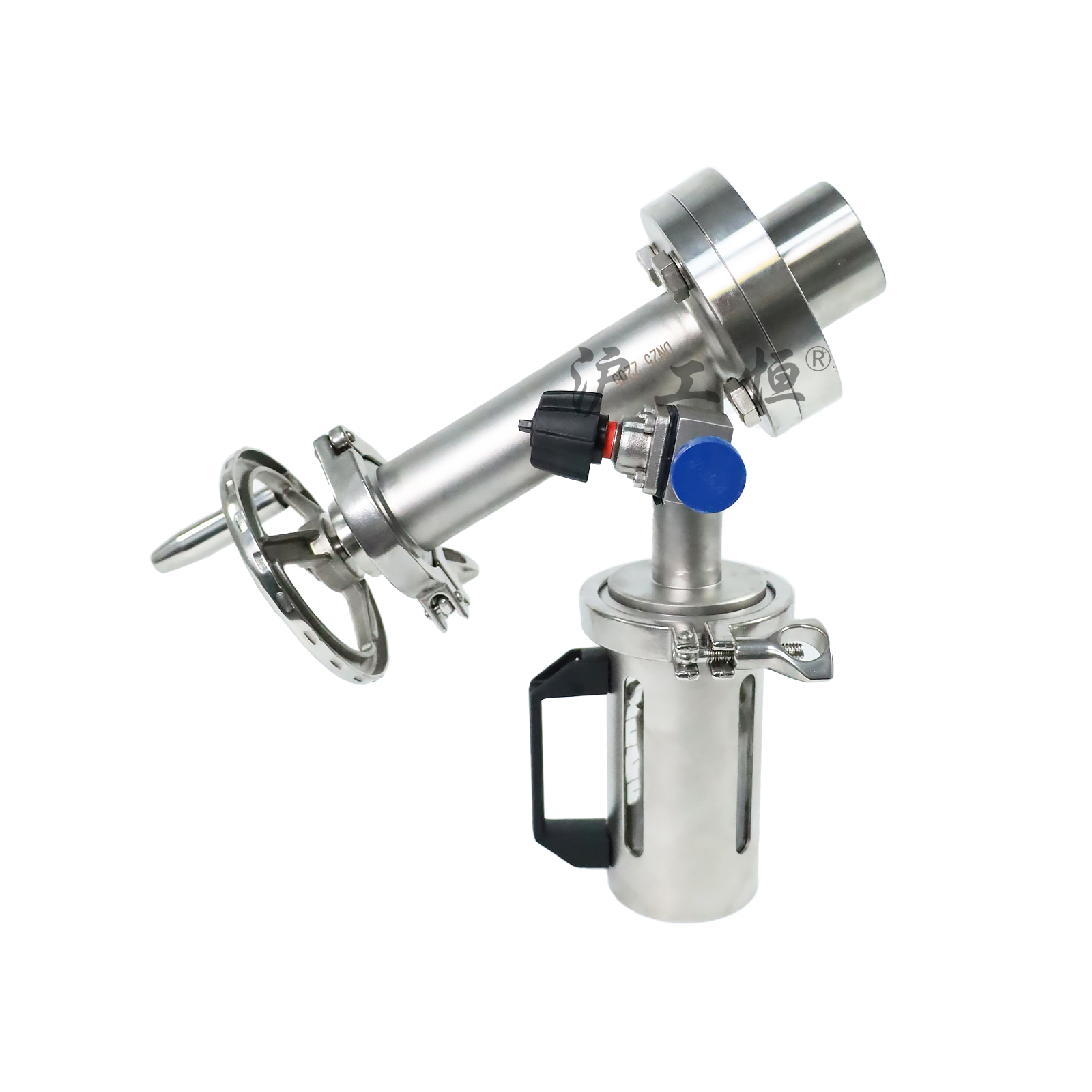

3. 负压辅助平衡调压组件
   阀体中段集成调压排气阀门，蓝色调节旋钮可微调负压吸力大小，适配粗细不同粉体；红色泄压开关用于取样完成后平衡仓内压力，消除负压吸附力，方便快速拆卸取样仓，避免开盖瞬间粉体喷溅。

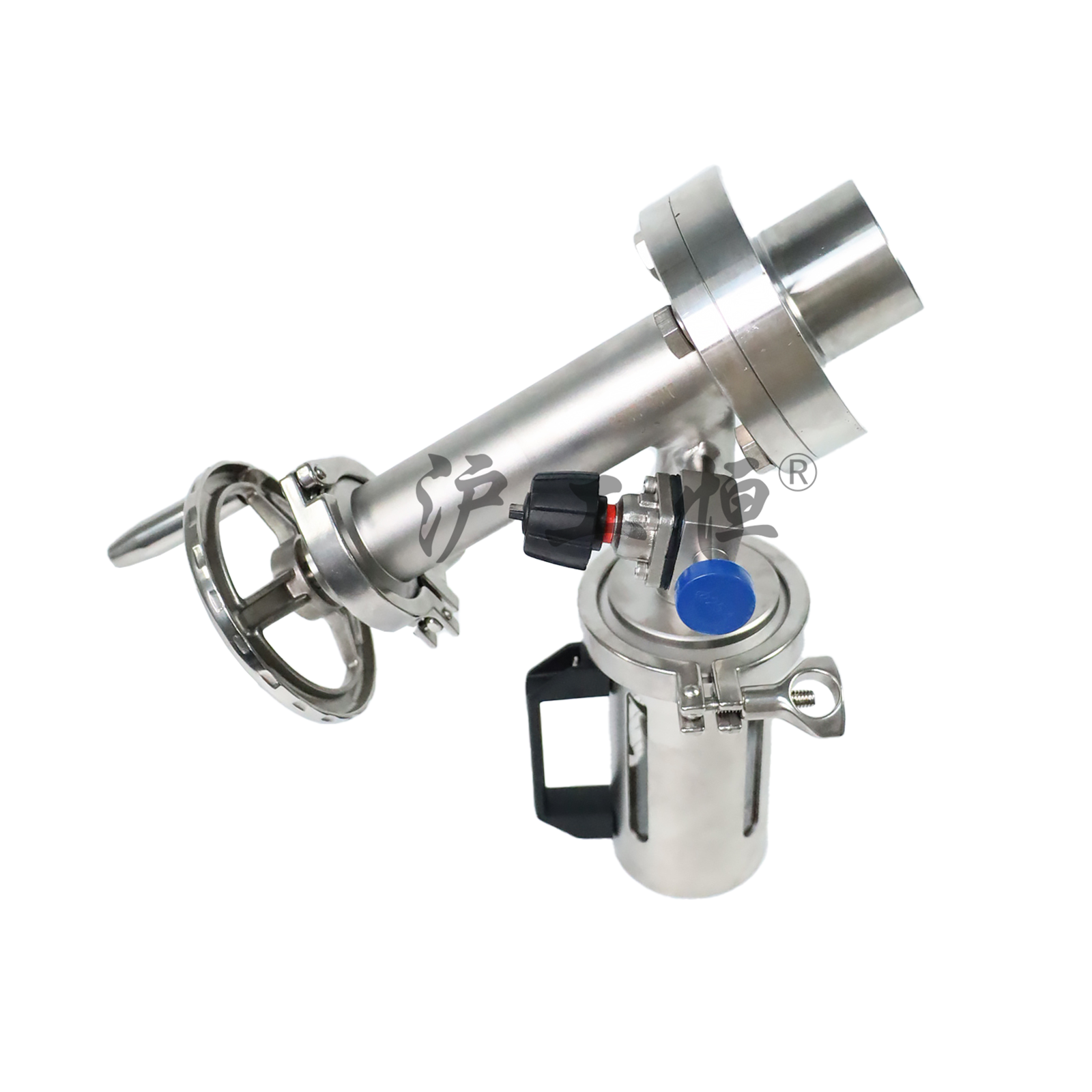

4. 快开可视防护取样仓
   下部取样仓采用卡箍快拆结构，侧边配置防滑手持把手，仓体开设长条可视观察窗，可直观查看粉体取样量；全金属防护筒体包裹取样内胆，抗碰撞，无玻璃破碎漏粉风险，仓体密封垫片隔绝外界空气，防止粉体吸潮、氧化。

三、核心产品***势

1. 负压密闭取样，零粉尘外泄
   依托设备自身负压完成粉体吸取，整套取样流程全程封闭，无粉尘飘散，杜绝车间粉尘污染，保护操作人员不吸入有毒、刺激性粉料，满足粉尘防爆、环保安全生产标准。
2. 取样深度可控，样品代表性强
   伸缩式取样杆可深入料层不同深度采样，避免仅采集表层物料；负压吸力均匀抓取粉体，粗细颗粒混合均匀，化验检测数据真实反映仓内整体物料状态。
3. 防堵防架桥，适配各类粉体
   倾斜加长流道无直角死角，不易堆积结块粉料；可调节负压吸力，适配超细粉末、颗粒料、粘性干粉、易架桥干燥物料，长期使用不易堵塞。
4. 拆装清洁便捷
   全卡箍快装结构，阀体、取样仓均可快速拆分，无隐藏物料死角，清水、压缩空气吹扫即可完成清洁，方便更换不同批次物料，无交叉污染。
5. 隔绝空气，保护敏感粉体
   取样过程仓体密闭隔绝氧气、水汽，适合锂电池正极负极粉体、药用原料药粉、食品添加剂等易氧化、易吸潮粉体取样，保证样品原有理化性质。

四、适用工况与行业

适用物料

适配设备

应用行业

五、可选技术参数

1. 阀体材质：304 不锈钢、316L 不锈钢，粉体高腐蚀工况可内衬 PTFE
2. 连接方式：卡箍快装、法兰、螺纹多种接口定制
3. 适用压力：负压 - 0.01~-0.09MPa，可适配常压微负压工况
4. 使用温度：-20℃~220℃，高温粉体可定制石墨密封件
5. 取样仓容积：100ml、250ml、500ml 可选
6. 密封配件：PTFE 四氟密封、硅橡胶、氟橡胶防爆密封
7. 防爆配置：可定制防爆型调压组件，满足粉体防爆车间使用
8. 操作方式：标准手动手轮，可配套气动伸缩执行器远程取样

六、标准取样操作流程

1. 将阀体卡箍端紧固在粉体设备侧壁取样口，确认整体密封无漏粉；
2. 关闭泄压阀，旋转左侧手轮，将取样柱塞杆伸入设备粉体层；
3. 依靠设备内部负压自动吸附粉体进入下方取样仓，通过观察窗查看物料容量；
4. 达到取样量后反向旋转手轮收回柱塞杆，切断主设备与取样仓通道；
5. 打开蓝色调压泄压阀平衡仓内负压，松开底部卡箍，手握把手取下取样仓；
6. 密封取样仓内胆后送检，清洁仓体后重新装回阀体，完成单次粉体取样。
