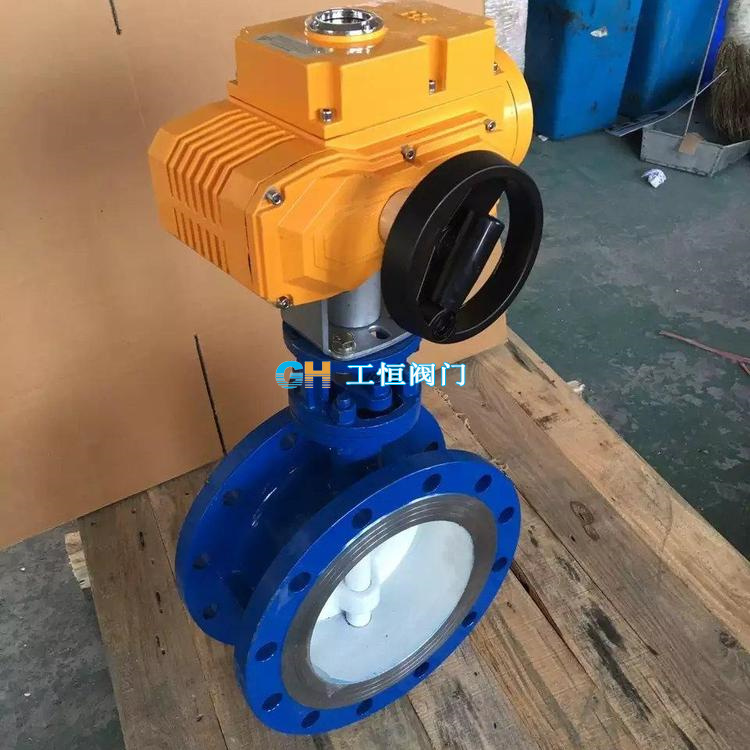

沪工恒牌 D943H-16P电动法兰三偏心蝶阀 D943W-16P电动不锈钢蝶阀

D943H-16P电动法兰三偏心蝶阀 D943W-16P电动不锈钢蝶阀更新日期：2020-03-21

*** :	GH/g工恒	型号 :	D943H-16P
结构形式 :	偏置板式	加工定制 :	是
材质 :	碳钢	连接形式 :	法兰
适用介质 :	水、蒸汽、油品及硝酸类等。	压力环境 :	高压
工作温度 :	高温	标准 :	国标
流动方向 :	单向	驱动方式 :	电动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	直通式	口径 :	DN25-DN800mm
公称通径 :	DN25-DN800mm

电动法兰蝶阀部分主要性能参数：

1.执行电源：交流AC24/AC110V/AC220V/AC380V,直流DC24V/220V等。

2.运行时间：15S/30S/60S/100S。

3.输出扭矩：30-2000N.M。

4.电路控制：开关型A；调节型E；无源触点型B。

5.转动角度：090

6.防护等级：IP67。

7.防爆等级：ExIIBT4（可选）。

8.环境温度：-25;C60

;C（其他温度具体咨询）。

9.手动操作：机械手柄/手轮。

10.安装角度：任意角度。

11.壳体材质：铝合金压铸。

12.可选功能：过力矩保护装置及加热器等。

电动法兰蝶阀配套阀体主要技术参数：

1.阀门类型：中线式、双偏心，三偏心。

2.阀门型号：D941X/F/N，D943H/W等。

3.连接方式：对夹式及法兰。

4.公称压力：1.0-2.5Mpa，150LB

5.公称通径：DN25-DN800mm。

6.阀体材质：铸铁,球墨铸铁，铸钢/碳钢WCB,不锈钢CF8/CF8M等。

7.蝶板材质：球墨阀板，304板，尼龙板，衬胶板，衬板，2507板，1.4529板，C276板等

8.阀座密封：橡胶，三元乙丙，硅橡胶，橡胶，尼龙，PTFE，F4/F46塑料等。

9.适用温度：橡胶80;C，PTFE150;C。

10.适用介质：水、蒸汽、油品及硝酸类等。

电动法兰蝶阀使用注意事项：

1.请务必接对电源相序，以免阀门或执行器损坏。

2.通电时禁止手动操作。

3.户外使用时好给电动执行器外加防护盖子，防止老化。

4.开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。

5.请不要安装在易爆气体周围，如需防爆订货时请说明。

6.请确定输入电压和配线接点是否正确。

7.禁止超负荷使用电动执行器。

电动法兰蝶阀系列产品：

电动对夹式软密封蝶阀，电动软密封蝶阀，电动不锈钢蝶阀，电动四软密封蝶阀，电动橡胶密封蝶阀，开关型电动蝶阀，调节型电动蝶阀，电动法兰式软密封蝶阀，电动对夹式蝶阀，电动铸铁对夹式软密封蝶阀，电动不锈钢对夹式软密封蝶阀，电动对夹式衬胶蝶阀，电动对夹式衬蝶阀，电动球墨铸铁软密封蝶阀，电动铸钢软密封蝶阀，电动铸铁法兰蝶阀，电动铸钢法兰蝶阀，电动球墨铸铁法兰蝶阀，电动不锈钢法兰蝶阀，防爆电动软密封蝶阀，电动衬胶蝶阀，电动衬蝶阀，电动铸钢蝶阀，美标电动软密封蝶阀，电动凸耳式软密封蝶阀等
