D641W-1C气动通风蝶阀更新日期:2020-03-31



名称 : D641W-1C气动通风蝶阀 型号 : D641W-1C
结构形式 : 杠杆式 加工定制 :
材质 : 碳钢 连接形式 : 法兰
适用介质 : 空气,蒸汽,液化气,弱酸碱介质 压力环境 : 低压
工作温度 : 高温 标准 : 国标
流动方向 : 单向 驱动方式 : 气动
零部件及配件 : 执行器 用途 : 调节
类型(通道位置) : 直通式 口径 : 900(mm)
公称通径 : 900(mm)

产品详情


D641W-1C气动通风蝶阀采用标准
设计标准:GB/T12238-1989 /T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;/T9092-1999

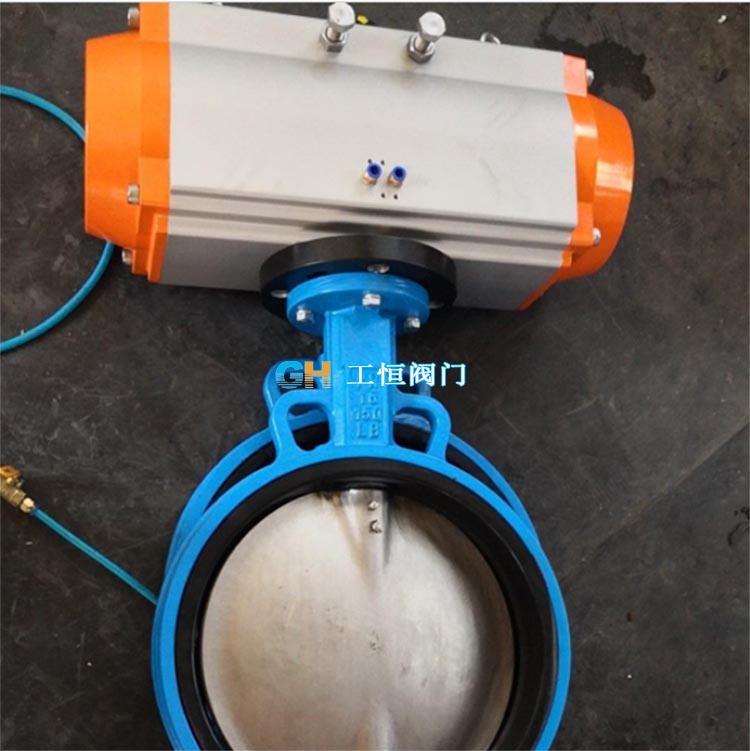

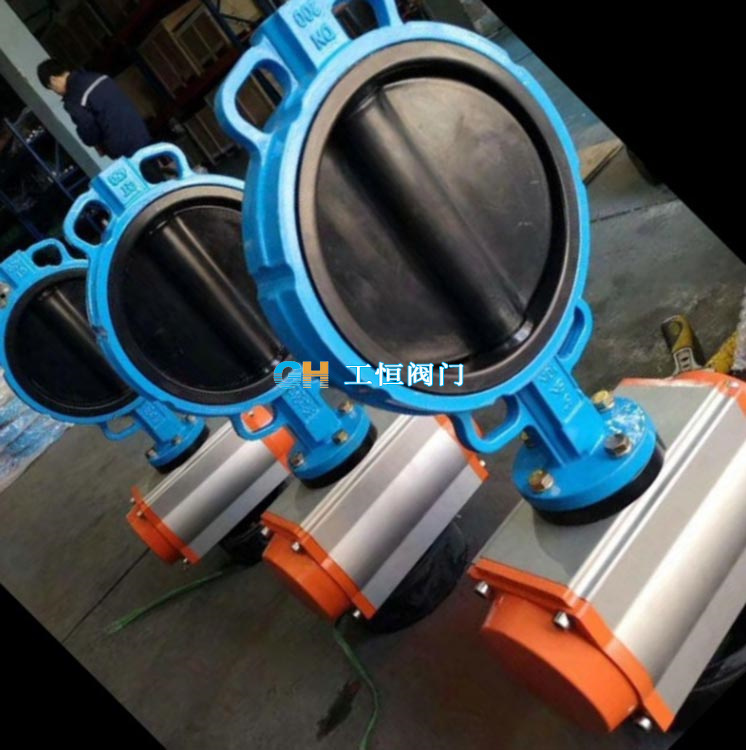

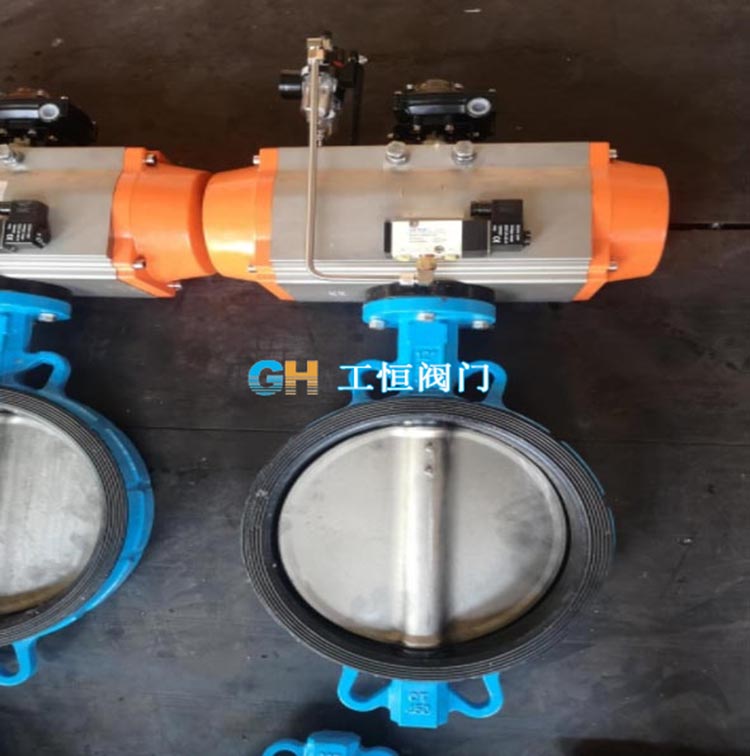

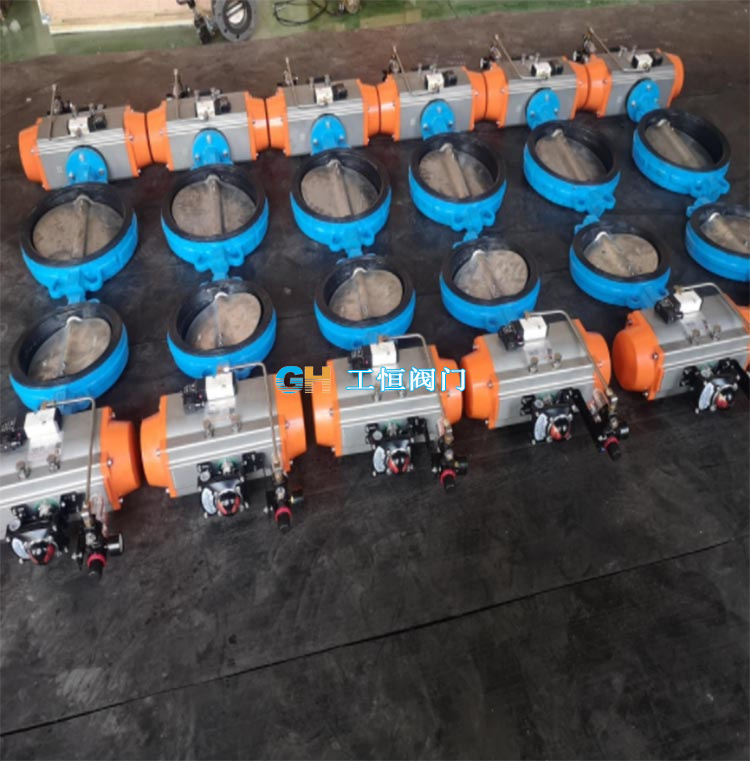

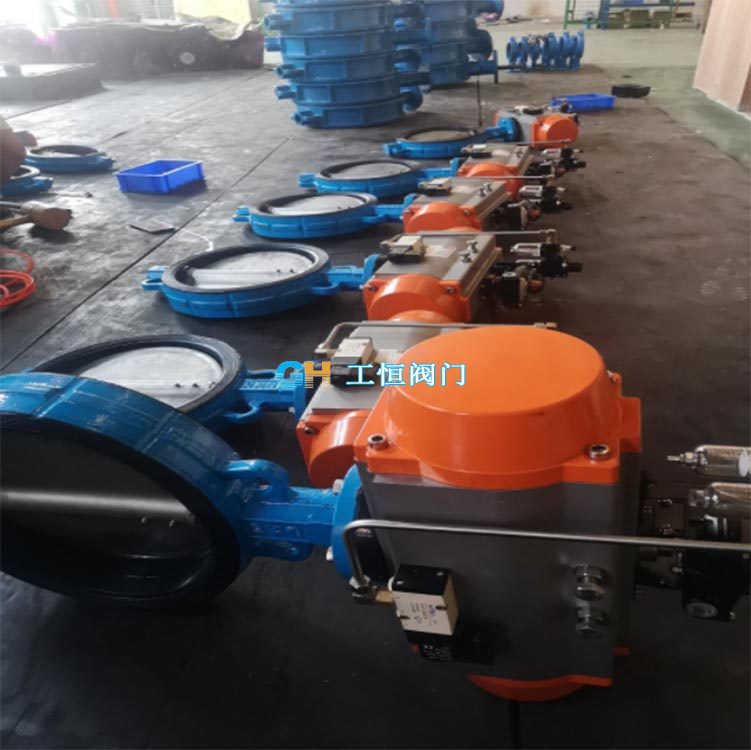

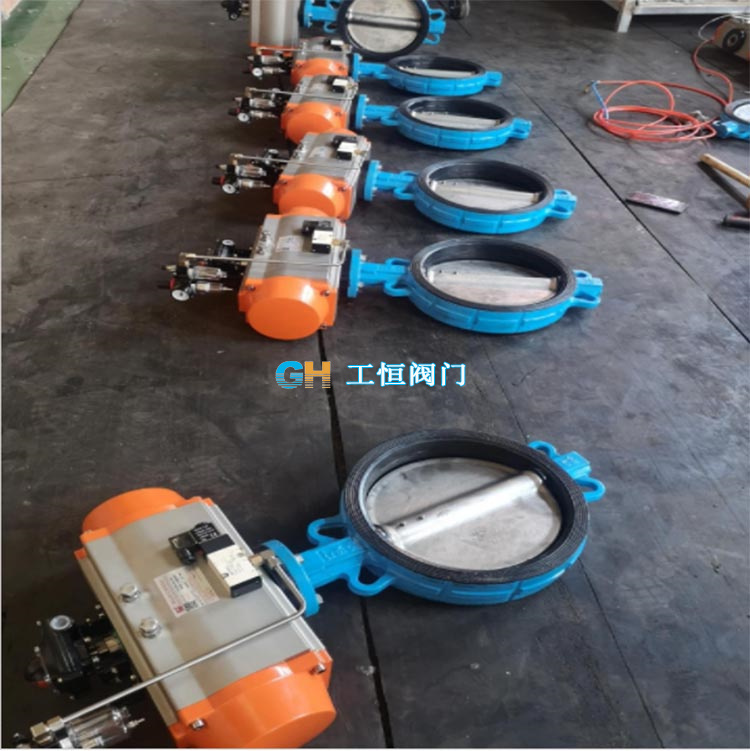

D641W-1C气动通风蝶阀执行机构
采用GT或AT系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,可靠;大口径阀门采用AW气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、GT/AT气动执行器选用铝合金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、GT/AT气动执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

D641W-1C气动通风蝶阀附件的选项
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气、气动、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构

D641W-1C气动通风蝶阀主要技术参数

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≤1.5泄漏量
适用介质 煤气、含尘气体、烟道气等。
适用温度 气传动、电传动。


D641W-1C气动通风蝶阀主要零件的材质

零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 塑料、柔性石墨


D641W-1C气动通风蝶阀外形尺寸  (PN0.5、2.5)

公称通径
毫米
结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸(标准值) 气动执行器型号
0.05MPa和0.25MPa
DN 英寸 L H H1 D D1 D2 Z- A W
100 4 120 105 -- 210 170 144 4-18 140 70 GTD63
125 5 120 120 -- 240 200 174 8-18 140 70 GTD63
150 6 120 132 -- 265 225 199 8-18 186 91 GTD83
200 8 140 160 -- 320 280 254 8-18 186 91 GTD83
250 10 140 187 -- 375 335 309 12-18 186 91 GTD83
300 12 170 220 -- 440 395 363 12-22 254 120 GTD110
350 14 170 245 -- 490 445 413 12-22 254 120 GTD110
400 16 190 270 -- 540 495 463 16-22 254 120 GTD110
450 18 190 297 -- 595 550 518 16-22 296 137 GTD127
500 20 190 322 -- 645 600 568 20-22 296 137 GTD127
600 24 210 377 -- 755 705 667 20-26 296 137 GTD127
700 28 210 430 -- 860 810 772 24-26 384 173 GTD160
800 32 210 487 -- 975 920 878 24-30 384 173 GTD160
900 36 250 537 -- 1075 1020 978 24-30 384 173 GTD160
1000 40 250 587 -- 1175 1120 1078 28-30 501 208 GTD190
1200 48 250 687 -- 1375 1320 1280 32-30 501 208 GTD190
1400 56 300 700 -- 1575 1520 1480 36-30 501 208 GTD190
1600 84 300 895 -- 1790 130 1690 40-30 501 208 GTD190
1800 72 300 995 -- 1990 1930 1880 44-30 1090 230 AW17
2000 80 300 1095 -- 2190 2130 2090 48-30 1090 230 AW17
