三、调节阀的流量系数计算更新日期:2021-04-30
***节流量系数Kv值计算公式的修正
121对于阻塞流情况,为什么只能把开始产生阻塞流时的阀压差作为计算用的阀压差?

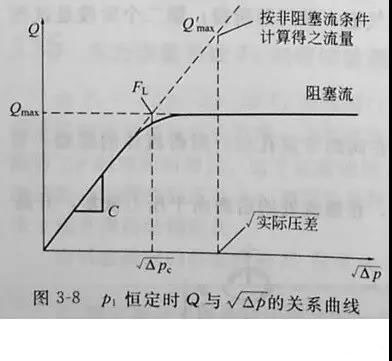

由图3-8可见,产生阻塞流时,若按实际压差计算,对应按非阻塞流条件计算得到的流量Q'max要比阻塞流量Qmax大许多。因此,为了求得此时的Kv值,只能把开始产生阻塞流时的阀压隆作为计算用的压降。122不可压缩流体产生阻塞流时,缩流断面的压力Pvc如何计算?
用Pvc表示不可压缩流体产生阻塞流时缩流断面的压力。Pvc可用下式求得:Pvc=FF Pv (3-16)。
式中Pv——流体的饱和蒸气压力,可从物料的物理数据查得;
FF ——流体的临界压力比系数。
由上式可知,FF 是在阻塞流条件下缩流处压力Pvc与阀入口温度下的液体饱和蒸汽压力Pv 之比,也是Pv 与液体临界压力Pc之比的函数,可用下式进行计算: FF=0.96-0.28 (3-17)
也可以用图3-9查出FF。
123不可压缩流体是否产生阻塞流的判断条件是什么?
从式:可见,只要能求得Pvc值,便可得到不可压缩流体是否形成阻塞流的判断条件。显然,即为产生阻塞流时的阀压降。因此再将式(3-16)代入,当时,为阻塞流情况;当时,为非阻塞流情况。famens.com整理,如需转载,请注明全球阀门网。124可压缩流体是否产生阻塞流的判断条件是什么?
当时,为阻塞流情况;当时,为非阻塞流情况。其中,X为压差比;XT为临界压差比;FK为比热容比系数。125对液体计算公式如何修正?
当时,为正常流动,仍采用原公式(3-13)计算;当时,因△P增加Q基本不增加,故以△PC值而不是△P值代入式(3-13)计算即可,即公式成为Kv=,此时,将式(3-16)的Pvc值和式(3-17)的FF值代入得(3-18)

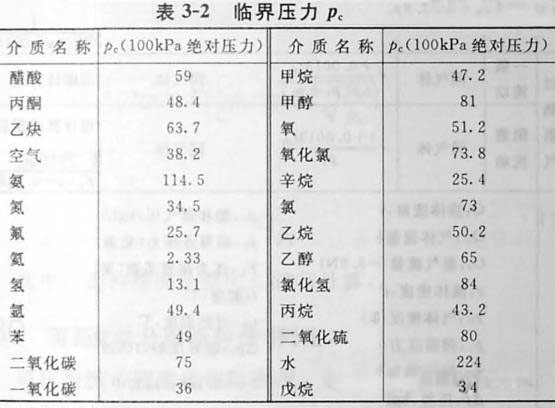

式中Pc——液体势力学临界点压力,见表3-2;
Pv——液体包括蒸汽压力。
126对气体计算公式如何修正?
原产生阻塞流的临界差压条件是,即固定在处,这和实际情况出入较大。实际上,△PC仍与FL有关,由试验得临界压差条件为利用概念概念推得的新公式有好几种,但以在原平均重度法公式基础上修正的新公式(即平均重度修正法)简单、方便,它只需将原阻塞流动下的计算公式除以FL即可。若要更些,则再除上一个系数(y-0.148y3),其中.

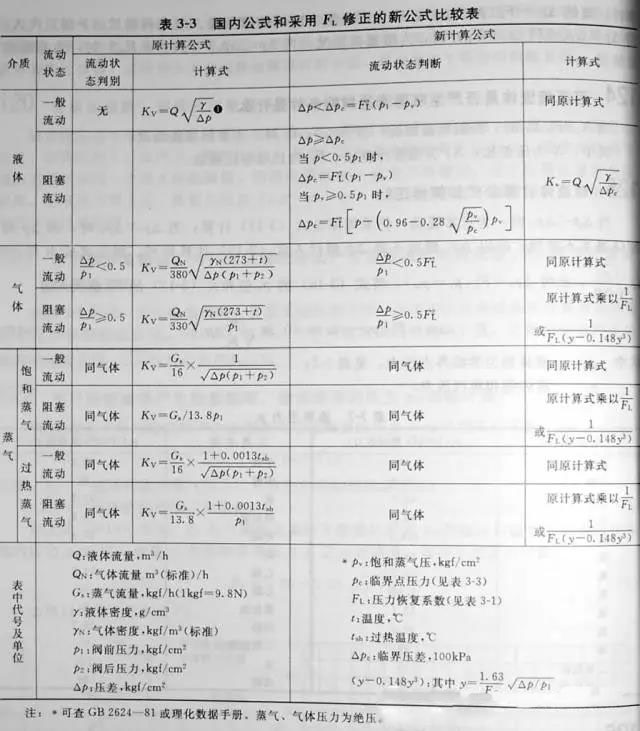

蒸汽计算公式的修正同上。为了便于比较、应用,将采用FL修正的新公式和原公式汇总于表3-3中。
