140计算流量系数Kv的膨胀系数法公式是什么样？

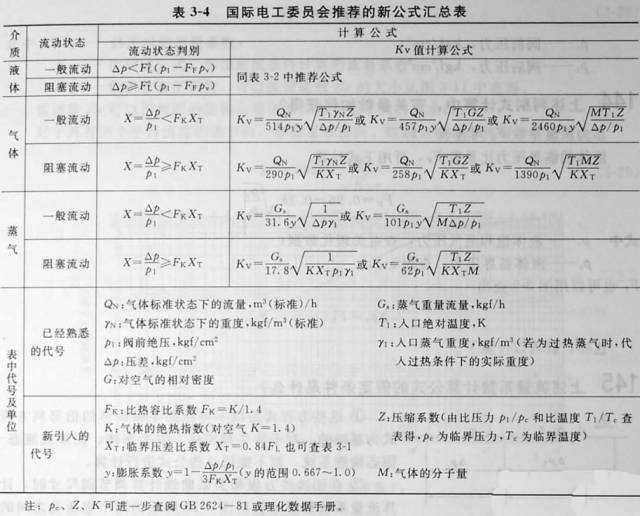

膨胀系数法公式见表3-4。

141电工委员会（IEC）为什么要膨胀系数法？

膨胀系数法比起平均重度修正法显得稍复杂些，引入了8个参数。其中物理参数4个：

K、Kc、Tc、M；查阅参数1个：z；计算的参数3个：Xt、Fk、Y。但因为其有完善的修正项，图表数据可查，因而计算作起来思路明确。由于这种方法引入Xt而考虑了压力恢复，计算精度一般比平均重度修正法高些，尤其对高压力恢复阀更为显著。由于这种方法应用气体压缩系数z，修正一般气体的偏离，提高了气体流量系数的计算精度，所以被IEC作为标准而使用。

142计算流体流量系数按几种情况进行？

在计算液体流量系数时，按三种情况分别进行计算：非阻塞流、阻塞流、低雷诺数。在用判别式判定之后，用相应的不同的公式进行计算。

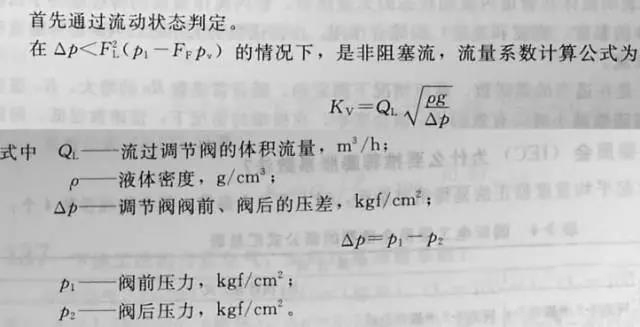

143非阻塞流怎样判定和计算？

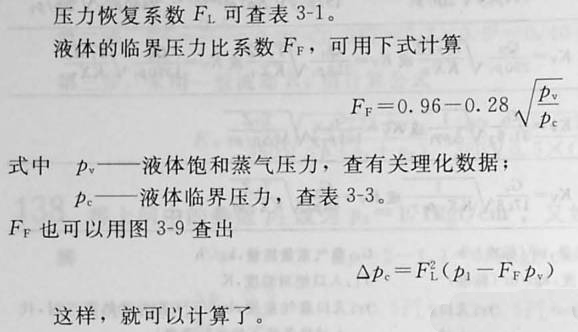

144上述判别式计算中，在关参数如何获得？

145上述流量系数计算公式的假定条件是什么？

①这些方程式是以不可压缩牛顿流体的伯努利方程式为基础的。对于非牛顿流体、混合流体、泥浆或液态-固态输送系统，则不能用这些公式进行计算。

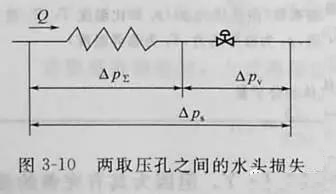

②在用这些方程和关系曲线计算调节阀尺寸时，计算流量系数是假定包括图3-10所示的两个取压孔之间的全部水头损失。
这些说明对阻塞流计算公式同样适用。

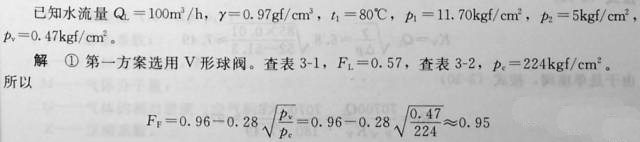

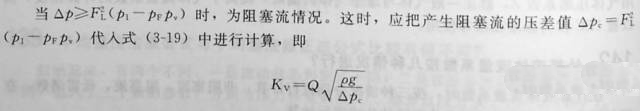

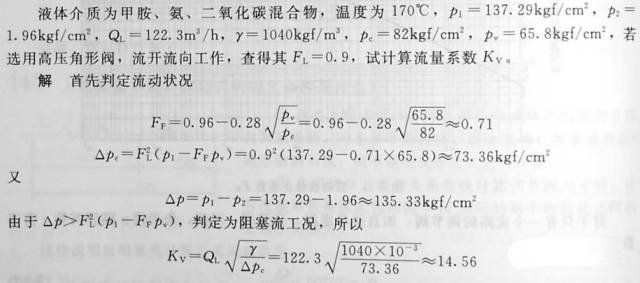

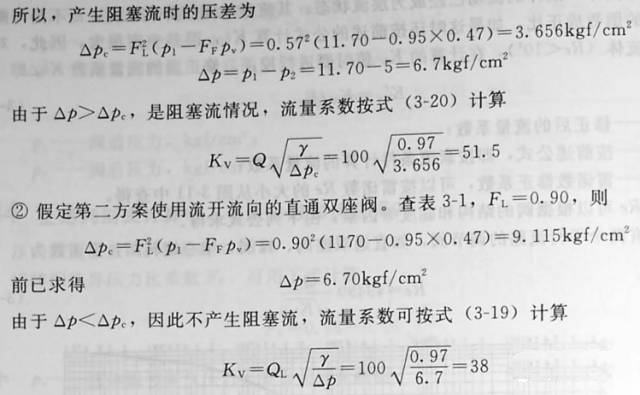

146阻塞流怎样判断和计算？

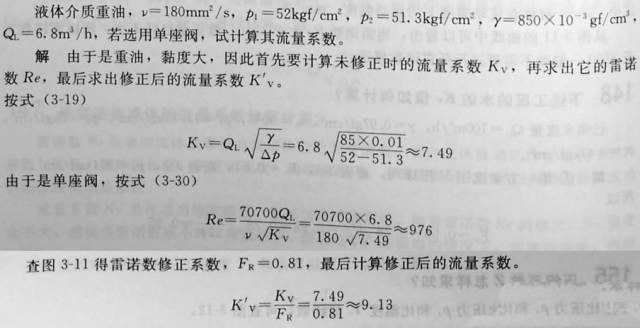

147低雷诺数液体的流量系数如何计算？

      雷诺数Re是表明流体在管道内流动状态的无量纲数。管内流体流动的特性取决于四种参数（管径、液体的黏度、密度和速度）的综合作用。由雷诺数的大小可以判断液体的流动状态是层流还是紊流。
      流量系数Kv是在适当的雷诺数、紊流情况下测定的。随着雷诺数Re的增大，Kv值变化不大。然而当雷诺数减小时，有效的Kv值会变小。在极端的情况下，雷诺数很低，例如对黏性很大的流体，液体的流动已经成为层流状态，其流量与阀压降成正比，而不是与阀压降的开方值的倒数成正比。如果这时还按前述的公式计算Kv，误差一定很大。因此，对雷诺数偏低的流体（Re﹤10⁴），在计算的Kv什时要进行校正。修正后的流量系数K’v=Kv/F_R(3-28)
      式中K’v------修正后的流量系数；
              Kv---------按前述公式，即按紊流条件计算的流量系数；

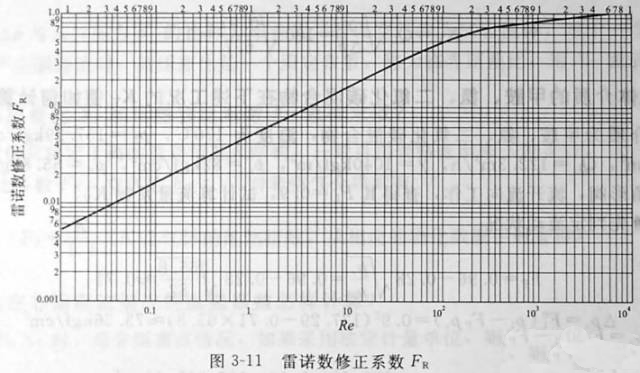

              F_R----------雷诺数修正系数，可以按雷诺数Re的大小从图3-11中查得。
       雷诺数Re可以根据阀的结构和黏度等因素，由下列公式求得。

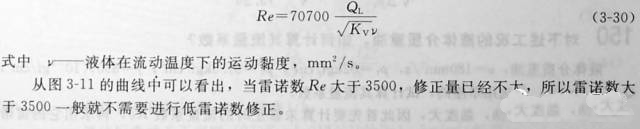

      对于具有两个平行流路的调节阀，如直通双座阀、蝶阀、偏心旋转阀，雷诺数为
