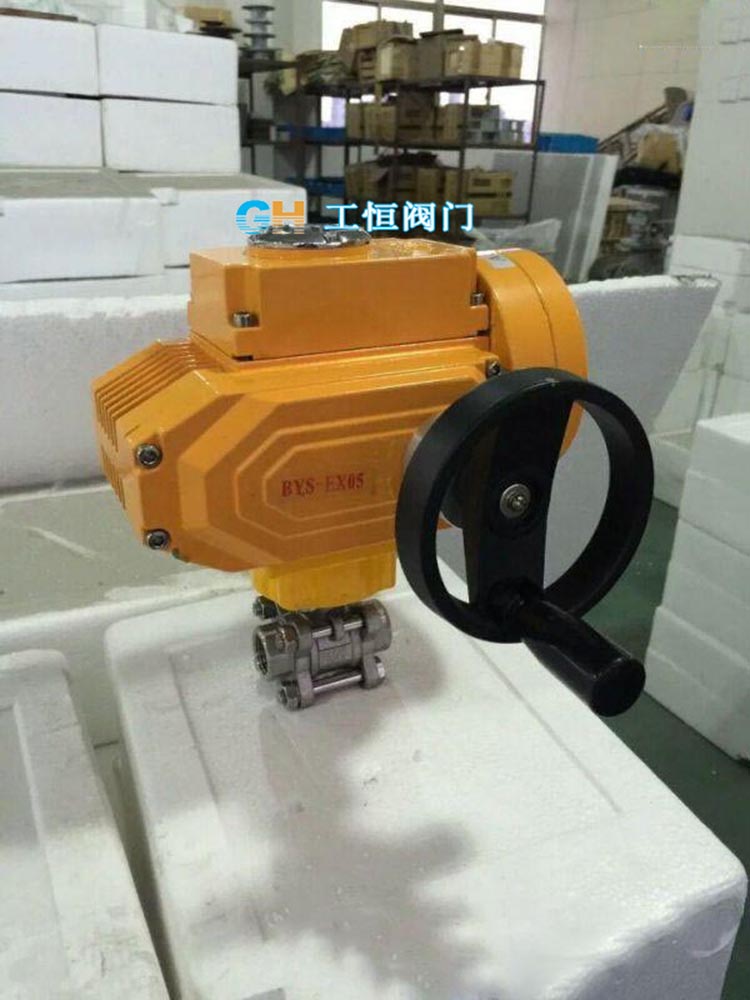

沪工恒牌 Q911F电动不锈钢三片式球阀_工恒阀门（上海）有限公司

Q911F电动不锈钢三片式球阀更新日期：2020-03-31

名称:	电动三片式球阀	型号 :	Q911F
材质 :	不锈钢	连接形式 :	螺纹
结构形式 :	偏置板式	公称通径 :	25-500
适用介质 :	水	压力环境 :	常压
工作温度 :	高温	标准 :	国标
流动方向 :	单向	驱动方式 :	电动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	二通式

产品详情

精小型防爆电动执行器用于控制0°～90°旋转的阀门及其他同类产品，电动执行器采用先进的智能数字控制技术，无需另外配置反馈单元和伺服放大器，可直接接受工业控制仪表或计算机输出的4~20mA（或者1—5V；0~10mA ） DC信号。可对各种工业球阀、蝶阀、风门、档板、偶合器等实现准确位置控制。该产品不仅提高了电动执行机构位置控制的精度，而且实现了小型化、智能化、（与执行机构合为一体）。与传统的电动执行机构相比，具有体积小、重量轻、精度高、功能强、性能可靠、运转成本低、不需维护保养等特点，可广泛适用于冶金、石油、化工、电力、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。

功能特点：
  1、隔离防爆标准设计
按照的隔离防爆标准 GB 3836.1-2010、GB3836.2-2010 的规定设计、采用隔爆型外壳制成的隔爆型电动执行器、防爆标志为 Ex  ⅡB T4 Gb
2、技术：电动执行器中的核心部件伺服是公司自主研制、并获得实用型和发明型二项、它可以方便与 unic、3610、NA、PS 等世界上的执行器厂家的产品匹配装成调节阀装置。
3、体积小轻同样出轴力矩的执行器、重量只有DKJ、DKZ的1/3 、体积是同类产品的1/2、电动执行器额定输出力矩600 Nm、总的重量才10.0 kg
4、高精度：电子电路的精心设计，使伺服电机提前正向切断电源、并反向加电，电制动保证定位精度、的减少了死区与自激。精度达0.5FS，死区0.4 - 1.5 FS范围调整。
5、高可靠性：精心设计独特的电子刹车电路、减少了机械磨损和系统自激。在克服浪涌电压、保护无触点开关等方面取得了重大技术突破、它使用了自己创新设计的固态继电器SSR，它具有电流上升率电路，电压上升率电路、因此它的负载能力和防堵能力特强。
6、抗干扰强：采用了精度高、功耗低的电磁隔离技术、实现了电流输入信号与位置输出之间的隔离，的防止了电磁辐射,工频与共地干扰，可以直接使用。
7、创新点多：因为只有无触点功率开关才能做到无维修，长寿命和频繁启动，因为只有无触点才能做到快速导通，切断，实现准确定位，同时还舍弃了机械摩擦制动的方法、成功的采用了提前量制动技术、成倍的提高了灵敏度和控制精度、减少了维护工作量。
8、保护功能：产品的防护等级为 IP67、客户选择定货可达到 I P68（可浸入水中）、防止电机过热烧损、在电机内设置了过热保护、电气机械限位保护。
9、广泛应用：石油、化工、电力、冶金、钢铁、能源、建材、轻工、食品、水处理等工业领域。

规格参数：

公称通径		DN10—100mm			公称压力	PN1.6 2.5 4.0 6.4 31.5Mpa（定制）
连接方式		内螺纹连接					对焊连接
零件名称	阀体阀盖	WCB		CF8(304)	CF8M(316)	WCB		CF8(304)		CF8M(316)
	球体、阀杆	2Cr13		0Cr19Ni9	Ocr17Ni12Mo2	2Cr13		0Cr19Ni9		Ocr17Ni12Mo2
	密封圈、填料	增强聚四乙烯对位聚苯
适用工况	适用介质	水蒸汽油品等	硝酸等腐蚀性介质		醋酸等腐蚀介质	水蒸汽油品等	硝酸等腐蚀性介质		醋酸等腐蚀介质
	适用温度	-29°-180°（增强聚四乙烯）、-29°--300°（对位聚苯）
