取样阀

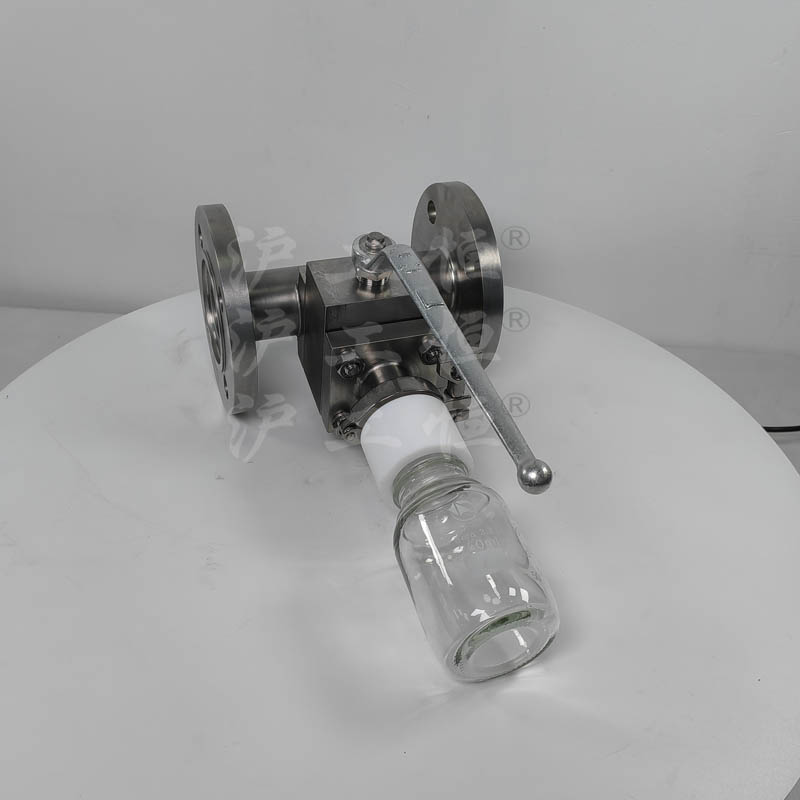

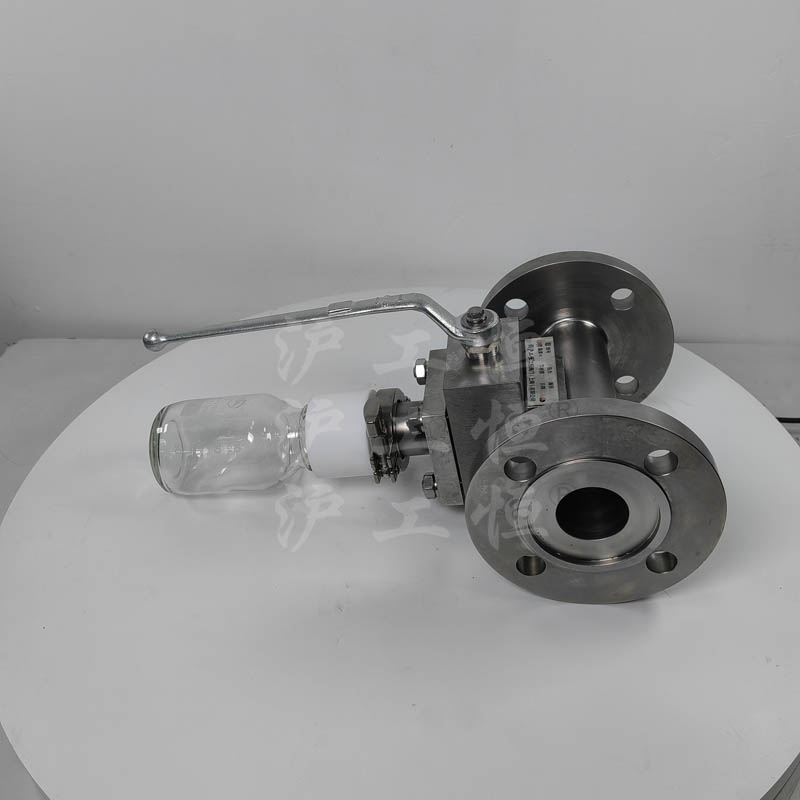

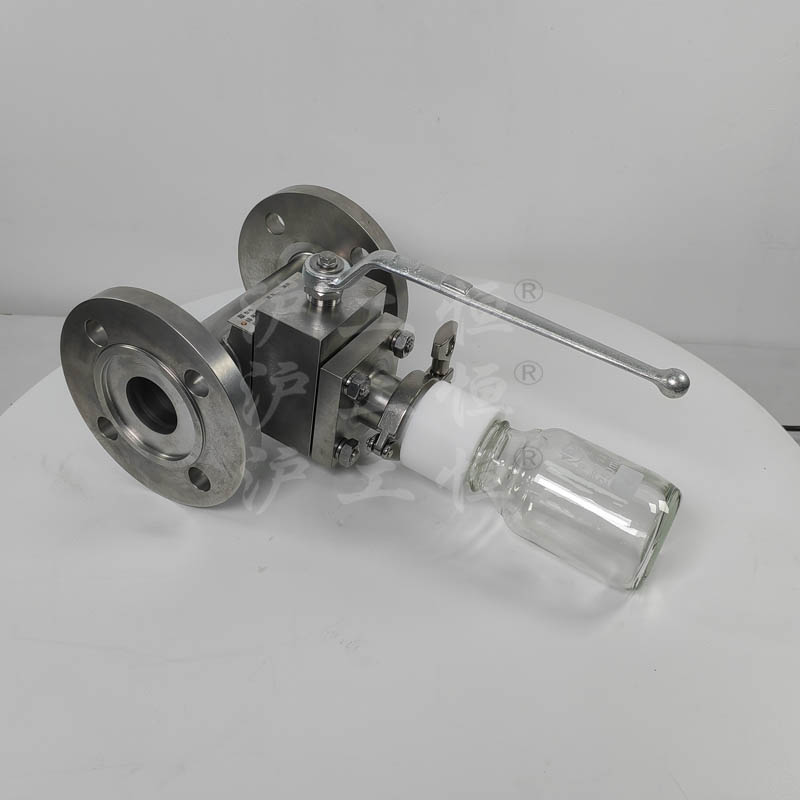

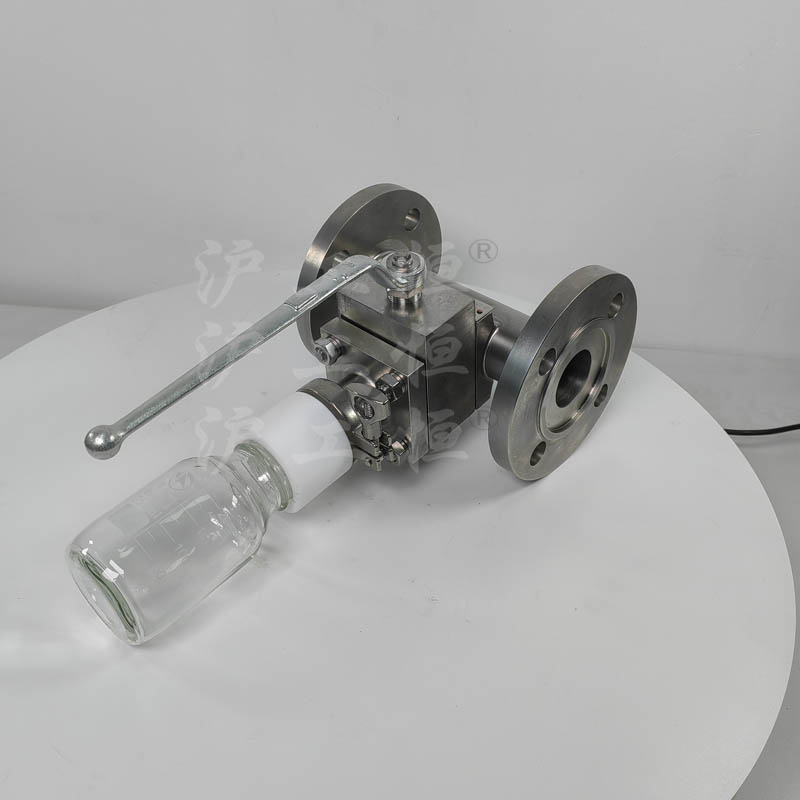

手动法兰取样阀 不锈钢柱塞 密封式管道取样阀门

*** 沪工恒 连接形式 法兰 类型(通道位置) 直通式 驱动方式 手动 介质温度 200℃ 产品别名 取样阀 适用范围 实验 适用介质 液体 压力环境 常压 流动方向 单向 零部件及配件 阀体 规格 25-50 数量 600 可售卖地 北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江...

产品型号:

产品口径(DN):(mm)

产品压力(PN):(Mpa)

更新日期:2023-04-24

免费询价

24小时免费咨询电话021-80392609

  • 产品详情




***
沪工恒
连接形式
法兰
类型(通道位置)
直通式
驱动方式
手动
介质温度
200℃
产品别名
取样阀
适用范围
实验
适用介质
液体
压力环境
常压
流动方向
单向
零部件及配件
阀体
规格
25-50
数量
600
可售卖地
北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆
用途
放料
材质
不锈钢











产品概述
取样阀是用于获取管路或设备中介质样品的阀门,在很多需要经常对介质样品进行化学分析的场合,都会使用的取样阀。按照取样时的工作原理或性能不同,取样阀主要分为三个种类,包括双联开启阀、法兰夹片阀以及带保温夹套的取样阀。用于热电厂、化工、炼油、医药、造纸、制糖、食品、机械等工业自控液压管路系统中

取样阀结构图
1、双联开启阀双联开启阀是较为常用的取样阀,通常由两个连接的球阀组成,其特点是取样安全、稳定。在取样过程中,首先关闭双联开启阀中靠近设备和管道的A阀门,而后开启B阀门,让介质流入两个阀门之间的空间,而后关闭B阀门开启A阀门,将取样器皿放置在取样口盛放取样介质。
2、法兰夹片阀法兰夹片阀的原理是,通过阀杆顶部的椎体和阀座的锥孔进行密封,在取样时使用手轮提升阀杆的位置,将阀杆与锥孔分离,这样锥孔中的介质即可流入外部的取样器皿中。
3、带保温夹套的取样阀的使用过程中,如果遇到需要使用保温夹套的情况,则应注意在操作时,不能在介质未完全融化前强行开启阀门,必须等到阀门内结晶溶化后才能开启阀门,否则容易造成安全事故。取样阀使用保温夹套时,还要注意不能强行开启阀门,如果遇到阀门不能开启的情况,切忌使用加长力臂,这样会造成阀门的受力过大而导致阀芯和阀杆的脱落,或导致取样部件的损坏,导致安全隐患。

操作方法:
1、从沥青储存池中取样 沥青储存池中的沥青应待加热熔化后,经管道或沥青泵流至沥青加热锅之后取样。分间隔每锅至少取3个样品,然后将这些样品充分混匀后再取规定数量作为试样, 样品也可分别进行检验。
2、从沥青运输船取样 沥青运输船到港后,应分别从每个沥青仓取样,每个仓从不同的部位取3个样品,混合在一起,作为一个仓的沥青样品供检验用。在卸油过程中取样时,应根据卸油 量,大体均匀的分间隔3次从卸油口或管道途中的取样口取样,然后混合作为一个样品供检验用。
3、从沥青桶中取样 1)当能确认是同一批生产的产品时,可随机取样。如不能确认是同一批生产的产品时,应根据桶数按照表1规定或按总桶数的立方根数随机选出沥青桶数。2)将 沥青桶加热使桶中沥青全部熔化成流体后取样。























声明:本文中所有文字、数据、图片均只适用于参考,手动法兰取样阀 不锈钢柱塞 密封式管道取样阀门性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
