一、产品概述

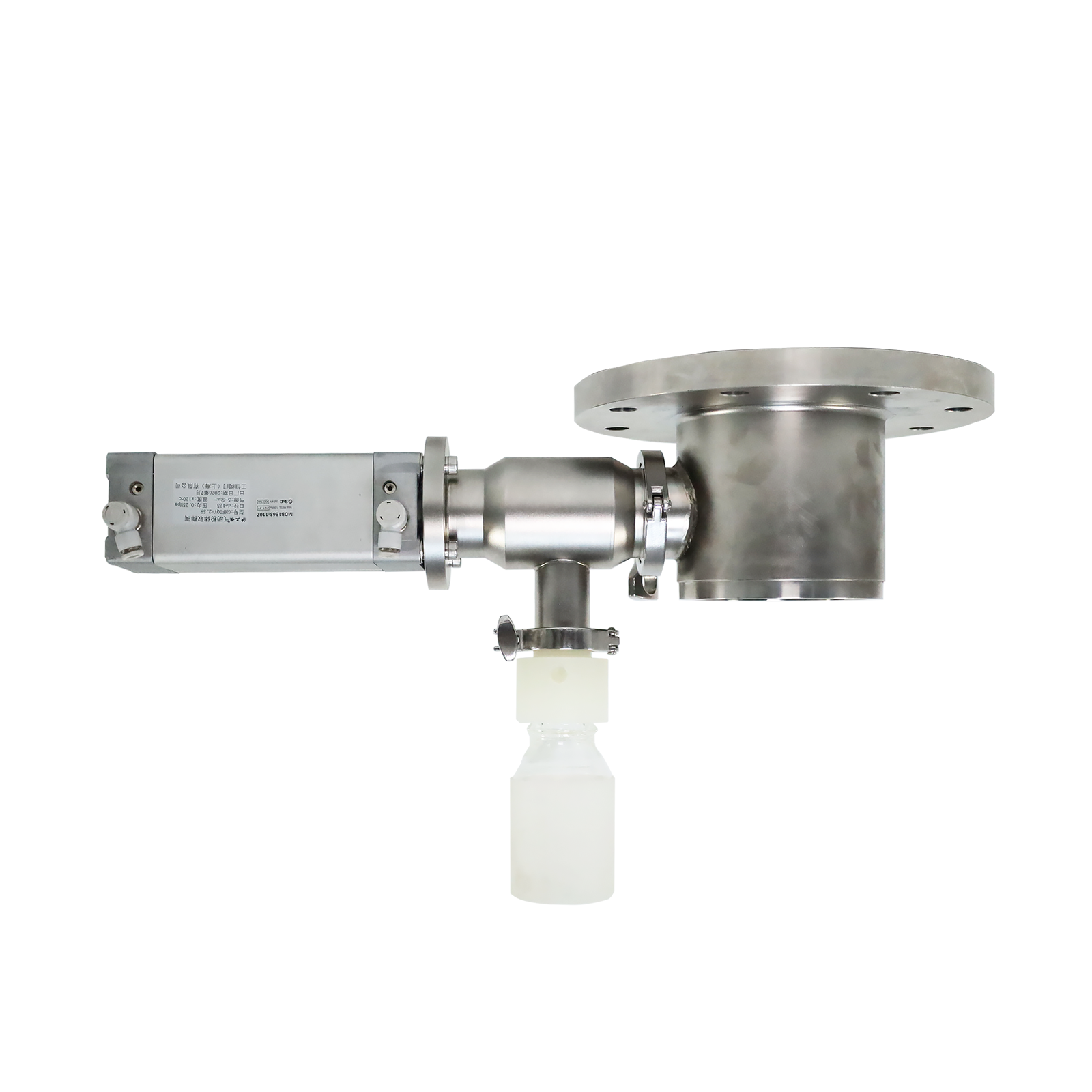

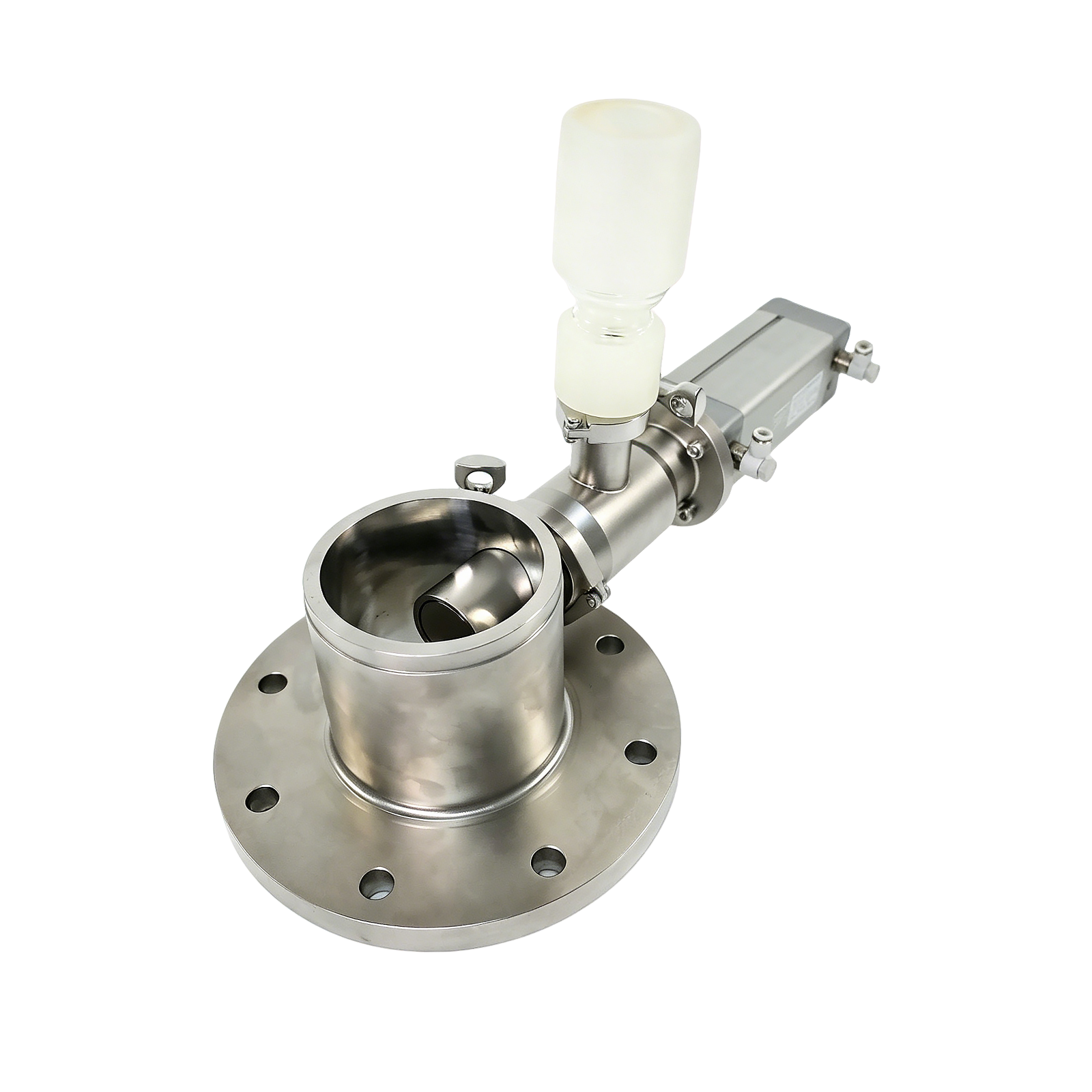

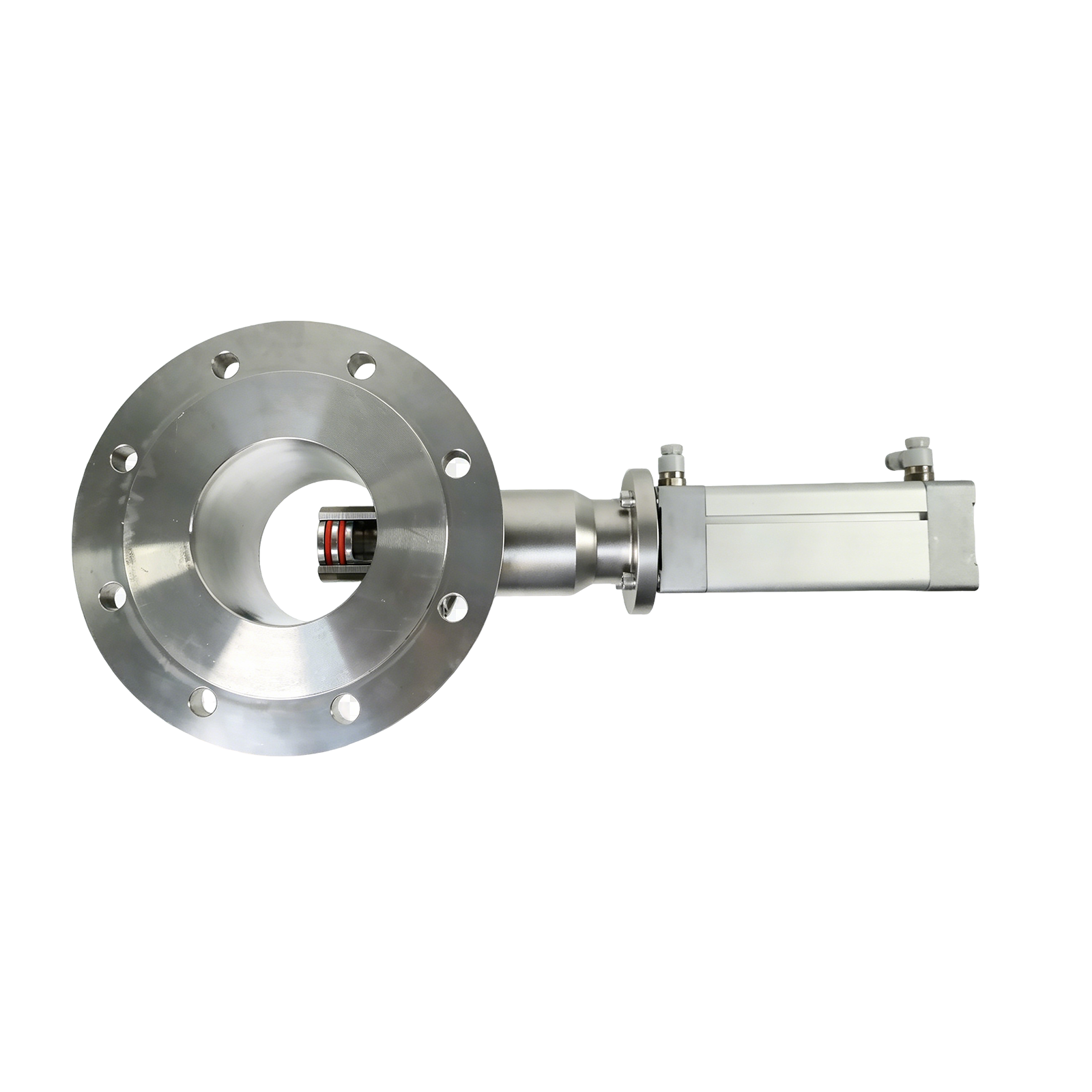

二、整体结构组成

1. DN50 主阀体
   整体 316L 不锈钢一体锻造 / 卫生级抛光阀体，通径 DN50 大通道，无死角积料结构，内壁镜面抛光，不易粘附细粉、粘性粉料；法兰 / 快装两种主流连接，适配管道旁路、料仓侧壁正装。
2. 气动柱塞执行机构
   铝合金双作用气缸，配套二位五通电磁阀、气源过滤减压阀，气源驱动柱塞伸入物料层取样，断气自动复位；可选单作用弹簧复位款，失气自动关闭，杜绝漏粉。
3. 伸缩取样柱塞芯
   加长式探料柱塞，可深入管道中心采集中层粉体，避免仅取管壁表层物料造成检测偏差；柱塞头部开取样槽，单次取样量稳定可控，耐磨堆焊处理，适配高硬度磨蚀粉体。
4. 底部快拆取样接口
   卡箍快装结构，可快速拆装高硼硅玻璃瓶、不锈钢取样料筒，密封垫圈采用 PTFE/EPDM 食品级材质，锁紧扣密闭不漏粉。
5. 吹扫辅助接口（选配）
   预留氮气吹扫口，取样完成后吹扫柱塞与阀体残留粉料，防止物料结块、交叉污染，适合多批次物料切换生产。
6. 防尘密封组件
   多道防尘填料密封，阻挡细粉进入气缸传动部位，气缸不卡滞，延长整机使用寿命。

三、工作原理

1. 气缸通气伸出柱塞，柱塞头部取样槽伸入 DN50 粉体管道内部物料层，粉体自然填充取样槽；
2. 气缸回缩，柱塞退回阀体内腔，管道内粉体被阀体隔断，槽内粉体落入下方连接的取样瓶 / 料筒；
3. 关闭气源，取下取样容器密封送检；选配吹扫功能可通入氮气，吹净柱塞残留粉料，准备下一次采样。
   全程气动自动完成，无需停机、无需打开设备，不中断粉体输送生产线。

四、核心产品***势

1. DN50 大口径适配大流量粉体管线
   区别于小型 DN15/DN25 取样阀，DN50 通径适配大管径气力输送、大型料仓出料旁路，大颗粒、高堆积密度粉体不易堵料，下料顺畅无卡料。
2. 柱塞深层取样，样品代表性高
   伸缩探杆直达管道中心，采集中部真实物料，避免管壁滞留细粉、分层物料导致检测数据失真，满足化验室标准取样要求。
3. 气动全自动防爆，适配粉尘防爆车间
   纯气源驱动，无电气火花，配套防爆电磁阀可用于锂电、医药、化工粉尘防爆区域；可接入 PLC 定时自动采样，实现无人值守。
4. 全密闭无扬尘，环保洁净
   采样全程封闭，无粉尘外溢，改善车间粉尘污染，符合食品 GMP、医药洁净生产规范，减少物料损耗。
5. 卫生级抛光，易清洗不积料
   阀体 316L 镜面抛光，无死角、无粘壁；卡箍快拆结构，阀体、柱塞可快速拆解水洗、高温灭菌，适配食品、原料药粉体。
6. 耐磨耐用，适配高磨损粉体
   柱塞头部耐磨堆焊处理，可处理碳酸钙、锂电正极粉、石英砂、金属粉末等高磨损物料；密封件可单独更换，维护成本低。
7. 多场景安装灵活
   法兰、快装卡箍两种连接，支持管道水平侧装、料仓垂直正装、干燥机旁路安装，适配真空负压粉体系统。

五、适用介质与行业

适用粉体物料

适用行业

1. 锂电池新能源粉体生产线；
2. 制药、保健品洁净粉体车间；
3. 食品、乳制品、淀粉加工输送管线；
4. 精细化工、颜料、树脂粉体输送；
5. 建材、非金属矿粉、塑料颗粒生产线；
6. 真空干燥机、混合机、料仓在线检测。

六、安装与使用注意事项

1. 气源稳定控制 0.4–0.6MPa，前端加装气源过滤减压阀，防止粉尘杂质进入气缸造成卡顿；
2. DN50 法兰安装需保证垫片居中，螺栓均匀紧固，防止粉体从法兰缝隙泄漏；
3. 粘性、易吸潮粉体每次取样后开启氮气吹扫，避免粉料结块卡死柱塞；
4. 高硼硅取样瓶避免磕碰，易碎，高腐蚀粉体可更换不锈钢取样筒；
5. 粉尘防爆工况必须选用防爆型电磁阀，气缸做好防尘防护；
6. 定期检查柱塞防尘填料、底部密封垫圈，出现漏粉及时更换密封件。
