Z540H、Z540Y、Z540W型钢制锥齿轮传动楔式闸阀PN16～PN160更新日期：2013-10-11

主要性能参数

Z540H、Z540Y、Z540W型PN16～PN160钢制锥齿轮传动楔式闸阀主要性能参数
型号	PN	工作压力（MPa)	适用温度（℃）	适用介质	材料
					阀体、闸板、阀盖	闸杆	密封面	填料
Z540H-16C-160	16～160	16～16.0	≤425	水、蒸汽、油品	碳素钢	碳素钢	堆焊铁基合金	石棉或柔性石墨
Z540Y-16C-160	16～160	16～16.0					堆焊硬质合金
Z540Y-16I-160I	16～160	16～16.0	≤550	蒸汽、油品	铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨
Z540Y-16P-40P	16～40	16～4.0	≤150	弱腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	聚四氟乙烯
Z540Y-16P-160P	16～160	16～16.0					堆焊硬质合金	柔性石墨
Z540W-16R-40R	16～40	16～4.0	≤150	腐蚀性介质	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料	聚四氟乙烯
Z540Y-16R-160R	16～160	16～16.0					堆焊硬质合金
Z540Y-16PI-40PI	16～40	16～4.0	≤650	热烟气等	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	柔性石墨
Z540Y-16PII-40PII	16～40	16～4.0

主要外形及结构尺寸

Z540H、Z540Y、Z540W型PN16钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm)
DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
300	500	1310	640	504	600	800	2410	640	2140
350	550	1468	640	674	700	900	2600	640	3275
400	600	1780	640	950	800	1000	2860	720	3920
450	650	1880	640	1300	900	1100	3170	720	4435
500	700	2110	640	1530	﹣	﹣	﹣	﹣	﹣

Z540H、Z540Y、Z540W型PN25钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm)
DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
300	500	1310	640	504	600	800	2410	640	2150
350	550	1468	640	680	700	900	2600	640	3290
400	600	1780	640	960	800	1000	2860	720	3940
450	650	1880	640	1310	900	1100	3170	720	4450
500	700	2110	640	1540	﹣	﹣	﹣	﹣	﹣

Z540H、Z540Y、Z540W型PN40钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm)
DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
300	750	1500	640	630	450	1050	2320	640	1720
350	850	1960	640	985	500	1150	2450	640	2040
400	950	2170	640	1430	600	1350	2940	720	3050

Z540H、Z540Y、Z540W型PN63钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm)
DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
200	550	1420	550	430	350	850	2060	640	840
250	650	1580	640	530	400	950	2270	640	1410
300	750	1770	640	590	﹣	﹣	﹣	﹣	﹣

Z540H、Z540Y、Z540W型PN100钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm)
DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
200	550	1490	550	730	350	850	2180	640	1700
250	650	1720	640	900	400	950	2390	640	2500
300	750	1890	640	1200	﹣	﹣	﹣	﹣	﹣

Z540H、Z540Y、Z540W型PN100钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm)
DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
150	600	1250	550	492	200	750	1520	550	780

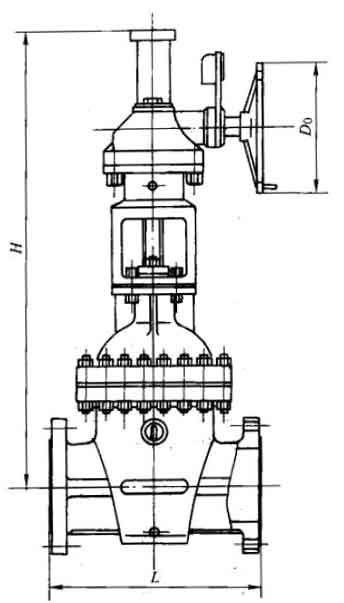

Z540H、Z540Y、Z540W型PN16～PN160钢制锥齿轮传动楔式闸阀外形尺寸图
