阀门卡套连接方式介绍

日期:2018-11-18浏览:
阀门卡套连接方式,在我国近年才发展起来,下面工恒阀门介绍 阀门 卡套连接的连接和密封原理是,当旋紧螺母时,卡套受到压力,使其刃部咬入管子外壁,卡套外锥面又在压力下与接头体内锥面密合,因而能够可靠地防止泄漏。见图4-8。 阀门卡套连接形式的优点是

阀门卡套连接方式,在我国近年才发展起来,下面工恒阀门介绍阀门卡套连接的连接和密封原理是,当旋紧螺母时,卡套受到压力,使其刃部咬入管子外壁,卡套外锥面又在压力下与接头体内锥面密合,因而能够可靠地防止泄漏。见图4-8。

阀门卡套连接原理

阀门卡套连接形式的优点是:1、体积小,重量轻,结构简单,拆装容易;2、连接力强,使用范围广,可耐高压(1000公斤/厘米2)、高温(650℃)和冲击振动;3、可以选用多种材料,适合防腐蚀;4、加工精度要求不高;5、便于高空安装。

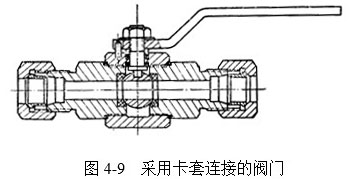

目前,阀门卡套连接形式,已在我国某些小口径阀门产品中采用。图4-9是一个双头卡套的小口径球阀。

采用卡套连接的阀门原理图
