Z11H、Z11Y型PN25～PN160钢制内螺纹楔式闸阀主要性能参数更新日期：2016-10-22

主要性能参数

Z11H、Z11Y型PN25～PN160钢制内螺纹楔式闸阀主要性能参数
型号	PN	工作压力 /MPa	适用温度 /℃	适用介质	材料
					阀体、阀盖、闸板	闸杆	密封面	填料
Z11H-25	25	2.5	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	石棉石墨或柔性石墨
Z11H-40	40	4.0
Z11H-63	63	6.3
Z11H-100	100	10	≤450		锻钢	锻钢	铬不锈钢	—
Z11H-160	160	16
Z11Y-25	25	2.5	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	石棉石墨或柔性石墨
Z11Y-40	40	4.0
Z11Y-63	63	6.3
Z11Y-100	100	10
Z11Y-160	160	16
Z11Y-25I	25	2.5	≤550	蒸汽、油品	铬钼钢	耐热钢或铬不锈钢	铬钼钢堆焊硬质合金	石棉石墨或柔性石墨
Z11Y-40I	40	4.0
Z11Y-63I	63	6.3
Z11Y-25P	25	2.5	≤150	弱腐蚀性介质	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛钢堆焊硬质合金	石棉石墨或聚四氟
Z11Y-40P	40	4.0
Z11Y-63P	63	6.3
Z11Y-100P	100	10
Z11Y-160P	160	16

主要外形及结构尺寸

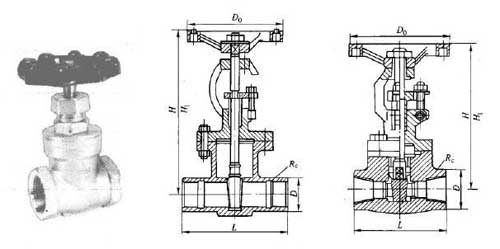

Z11H型 PN25～PN63钢制内螺纹楔式闸阀外形及结构尺寸图

Z11H型 PN25～PN63钢制内螺纹楔式闸阀外形及结构尺寸(mm)
DN/mm	RC/in	L	D	H	H1	D0	重量/kg
15	RC 1/2	90	34	208	229	120	3.5
20	RC 3/4	100	44	244	244	140	5.7
25	RC 1	110	48	261	261	160	6.9
32	RC 1 1/4	120	56	270	270	160	8.5
40	RC 1 1/2	135	64	304	304	200	12.3
50	RC 2	155	75	318	318	240	30

Z11Y PN25～PN160钢制内螺纹楔式闸阀外形及结构尺寸(mm)
DN/mm	RC/in	L	D	H	H1	D0	重量/kg
15	RC 1/2	80	34	142	155	100	1.9
20	RC 3/4	90	40	145	160	100	2.0
25	RC 1	100	50	164	186	120	3.3
32	RC 1 1/4	120	58	187	216	140	1.8
40	RC 1 1/2	130	66	215	250	160	6.7
50	RC 2	140	78	244	276	180	9.6
