闸阀的特点和闸阀的分类更新日期:2016-11-14

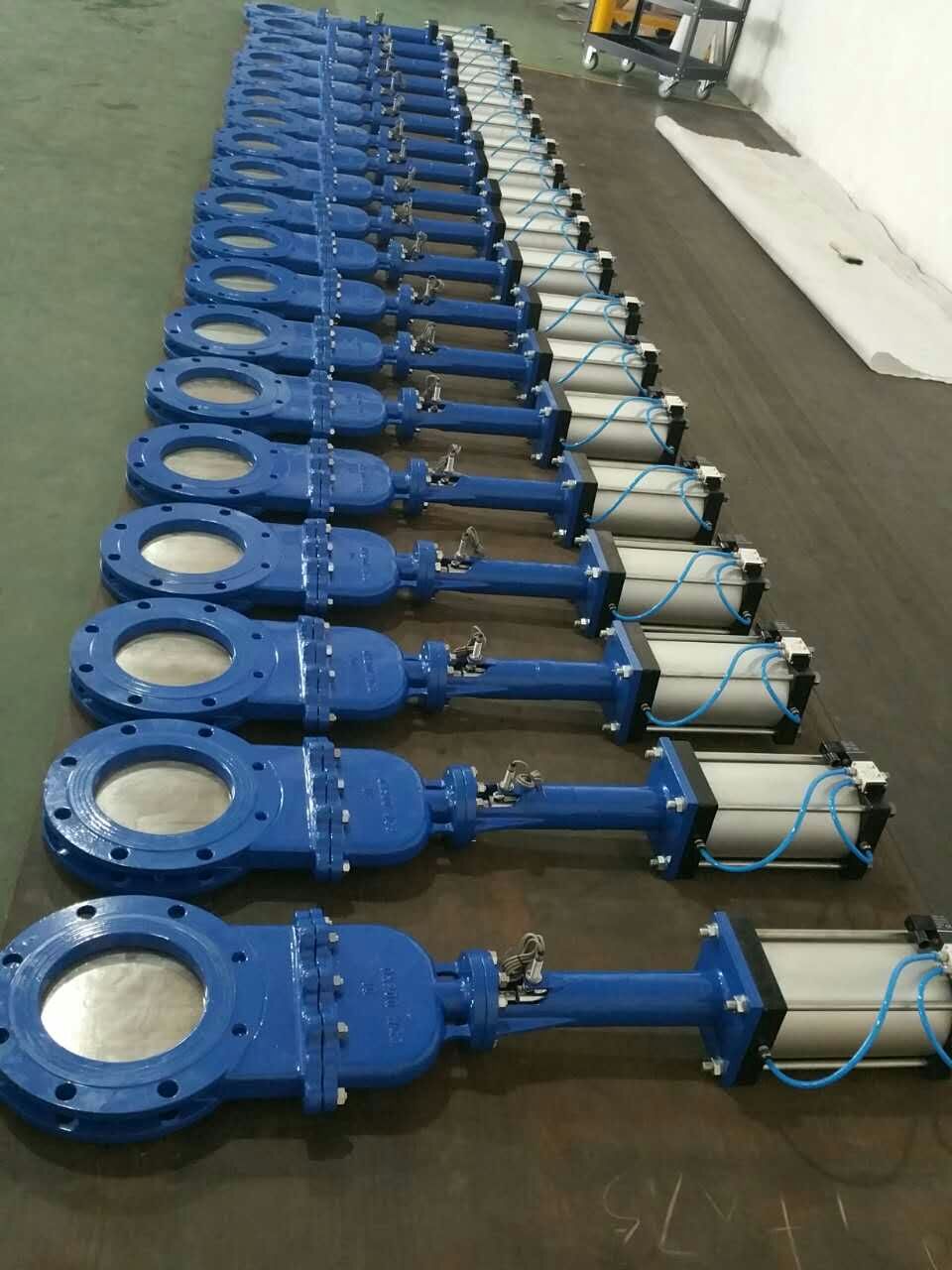

闸阀的特点
闸阀具有如下***点:
·流体阻力小:阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向。
·启闭所需的力矩较小;
·可以使用在介质向两方向流动的环网管路上,即介质的流向不受限制。
·形体结构较简单,制造工艺性较好。
·密封性能好:全开时密封面受冲蚀较小。


闸阀的缺点
·所需启闭时间长,外形尺寸和开启高度都较大,安装的空间较大。
·需较长时间才能开启或关闭。
·在启闭时,密封面间有相对摩擦,磨损较大,甚到在高温时易引起擦伤现象。
·一般闸阀都有两个密封副,给加工、研磨和维修增加了一些困难。



闸阀分类

根据结构形式分,闸阀可分为以下类型:

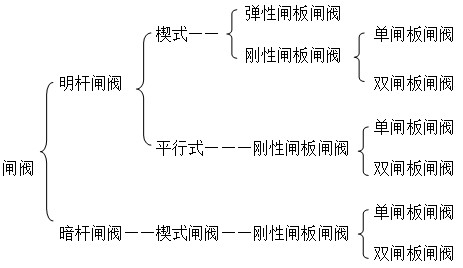

闸阀的分类图

闸阀根据阀杆结构可分为明杆闸阀(升降杆闸阀)和暗杆闸阀(旋转杆闸阀)。

明杆闸阀(升降杆闸阀):通过旋转阀杆螺母带动阀杆升降(不旋转)来实现闸板启闭的闸阀。这种结构闸阀对阀杆润滑有利,闸板开度清楚,阀杆螺纹与阀杆螺母不与介质接触,不受介质温度和腐蚀性的影响。示例如下:

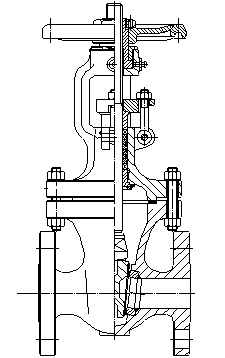

 明杆闸阀示例

明杆闸阀示例


暗杆闸阀(旋转杆闸阀):阀杆螺母在阀体内与介质接触,通过旋转阀杆来实现闸板启闭的闸阀。这种结构闸阀,阀门的高度尺寸小,但它的启闭行程难以控制,需增加指示器,阀杆螺纹及阀杆螺母与介质接触,要受介质温度和腐蚀性的影响,因而适用于非腐蚀性介质以及外界环境条件较差的场合。示例如下:

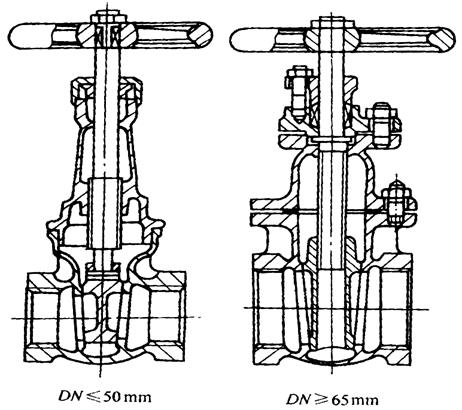

螺纹连接暗杆闸阀示例

螺纹连接暗杆闸阀示例



根据闸板的构造,闸阀可分为平行式闸阀和楔式闸阀。
平行式闸阀:两个密封面相互平行,且与阀体通道线垂直的闸阀。其启闭件(闸板)可以是单闸板或是带有撑开机构的双闸板。平板闸阀流阻小,不缩口的平板闸阀其流阻与短直管相似。带导流孔的平板闸阀安装在管路上还可直接用清管器进行清管。同时,由于闸板启闭时在两阀座密封面滑动,可适用于带悬浮颗粒的介质。另外,平板闸阀不会因为阀杆热伸长而使密封面过载。但平板闸阀存在以下缺点:

  1. 当介质压力较低时,金属密封面的密封力不足以达到满意的密封性能;
  2. 当介质压力高时,经常启闭可能使密封面磨损过大;
  3. 闸板在切断高速和高密度介质时,会产生剧烈振动;

d、在圆形流道上横向运动的圆形闸板只有当它处在阀门关闭位置的50%时,才对流量的控制较敏感。


楔式闸阀:两个密封面成楔形的闸阀。使用楔形的目的是为了提高辅助密封载荷,实现既能对高的介质压力密封,也能低的介质压力密封。楔式闸阀的阀体上设有导向机构(导向筋),可防止闸板在开启或关闭时旋转,确保闸板与阀座的密封面相应对准。同时,楔式闸阀在关闭之前不与阀座摩擦,从而减少密封面的磨损。
但楔式闸阀存在以下缺点:

  1. 密封面易夹杂流动介质中固体颗粒;
  2. 阀杆的热膨胀可能使密封面产生过载;
  3. 闸板不能设置导流孔。

根据JB/T 308闸阀结构形式代号如下:

闸阀结构形式代号


结构形式

代号

阀杆升降式
(明杆)

楔式闸板

弹性闸板

0

刚性闸板

单闸板

1

双闸板

2

平行式闸板

单闸板

3

双闸板

4

阀杆非升降式(暗杆)

楔式闸板

单闸板

5

双闸板

6

平行式闸板

单闸板

7

双闸板

8
