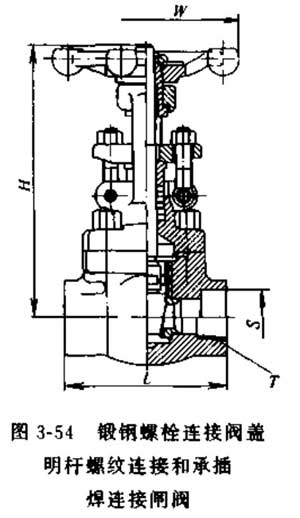

1.锻钢螺栓连接阀盖明杆闸阀 如图3-54~图3-56所示，为螺纹连接、承插焊连接、对接焊连接和法兰连接的锻钢螺栓连接阀盖明杆闸阀（代号B.B；OS﹠Y)。

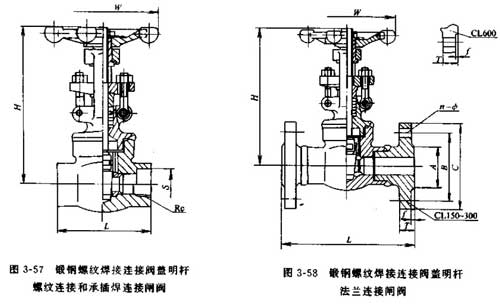

2.锻钢螺纹焊接连接阀盖明杆阀阀 如图3-57和图3-58所示，为螺纹连接、承插焊连接和法兰连接的锻钢嫘纹焊接连接阀盖明杆闸阀（代号W.B；OS﹠Y)。

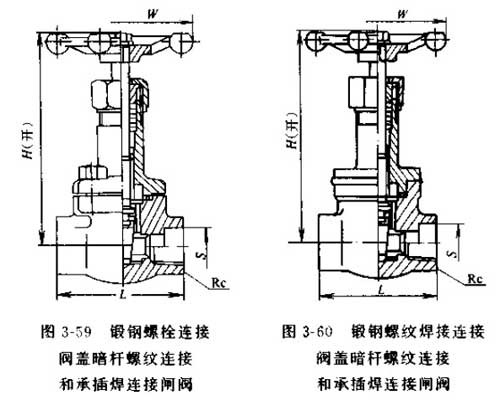

3.锻钢螺栓连接阀盖暗杆闸阀 如图3-59所示，为螺纹连接和承插焊连接的锻钢螺栓连接阀盖暗杆闸阀。
4.锻钢螺纹焊接连接阀盖暗杆闸阀 如图3-60所示，为螺纹连接和承插焊连接的锻钢蜾纹焊接连接阀盖暗杆闸阀。

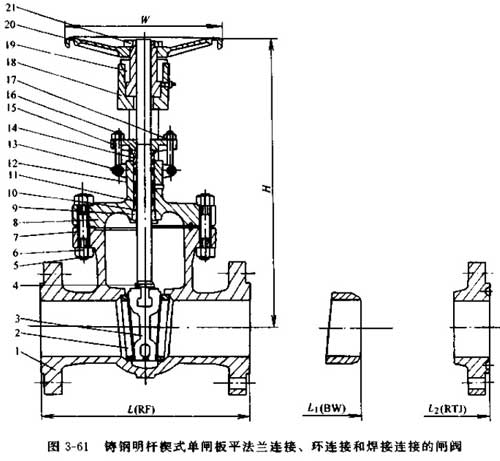

5.铸钢明杆禊式单闸板闸阀 如图3-61所示，为平法兰连接（RF)、环连接（RTJ)和焊接连接（BW)的铸钢明杆楔式单闸板闸阀。

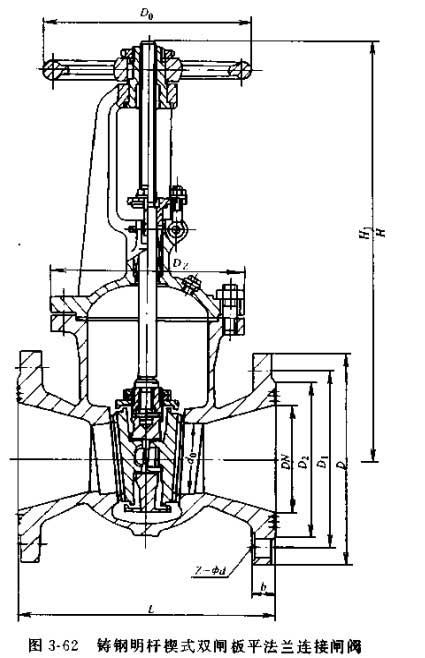

6.铸钢明杆楔式双闸板闸阀 如图3-62所示，为平法兰连接（RF)的铸钢明杆楔式双闸板闸阀。

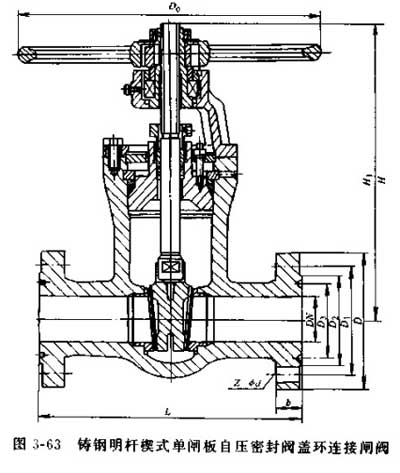

7.铸钢明杆楔式单闸板自压密封阀盖闸阀 如图3-63所示，为环连接（RTJ)的铸钢明杆楔式单闸板自压密封阀盖闸阀。这种闸阀适用于高温高压的管路和装置上，作为启闭装置。

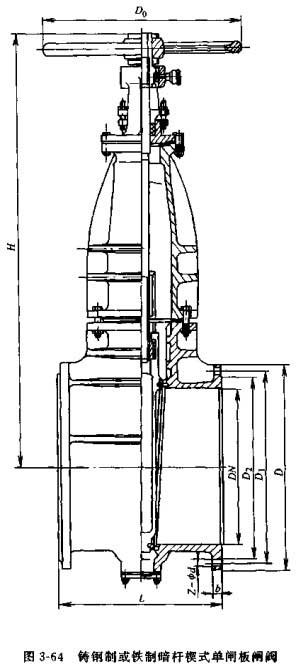

8.铸钢制或铁制暗杆楔式单闸板闸阀 如图3-64所示，为铸钢制或铁制暗杆楔式单闸板闸阀的结构图。这种结构的***点是启闭时闸阀的高度不改变，因此安装空间较小，适用于大口径阀门和安装空间受限制的管路上，如地下管线。但这类阀门安装启闭指示器，以显示阀门的开度，这种结构的缺点是阀杆螺纹直接与介质接触，容易被介质腐蚀，同时又无法润滑，因此容易损坏。

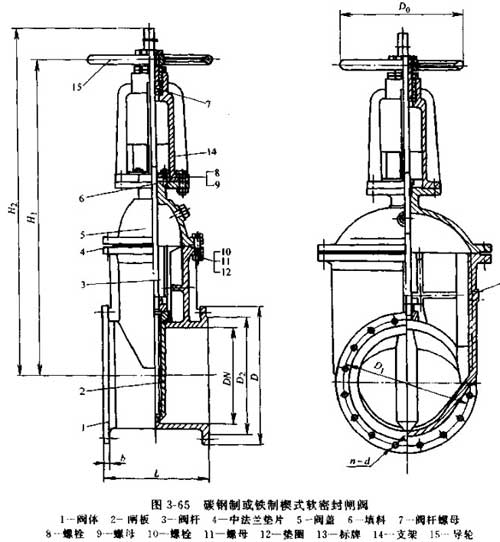

9.软密封闸阀 如图3-65所示，为碳钢制或铁制软密封楔式闸阀的结构图。这种闸阀的阀体通道下部圆滑，无沟槽，如同一段管道；靠闸板表面包覆的橡胶和阀体下部的圆形管道接触挤压密封。该阀具备了流道面积大、流阻系数小的***点，且阀体下部绝不藏污垢。闸板密封件整体包覆橡胶，从而有效隔绝金属与介质的直接接触，避免了介质经过阀门时阀门内件锈蚀而产生污染。该阀还可以通过改变闸板表面的包覆层、阀体内腔涂层或包覆材料，使阀门具有耐各种腐蚀性介质的能力。

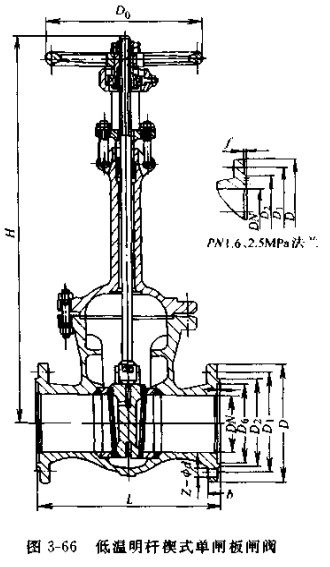

10.低温明杆楔式单闸板闸阀 如图3-66所示，为低温明杆楔式单闸板闸阀的结构图。该阀特点主要为长颈阀盖，保证填料部位的温度在摄氏零度以上，阀体与阀盖的连接为法兰连接，连接端为对接焊连接和法兰连接。闸板为弹性闸板，但进口端开平衡孔。
