DZ41Y型PN16～PN40法兰连接低温闸阀主要性能参数及外形及结构尺更新日期：2015-03-27

主要性能参数

DZ41Y型PN16～PN40法兰连接低温闸阀主要性能参数
型号	PN	工作压力 /MPa	适用温度 /℃	适用介质	材料
					阀体、阀盖	阀瓣、阀座	阀杆
DZ41Y-16C	16	1.6	﹣45	液化天燃气、乙烯、丙烯等低温介质	LCB	铬镍钢+钴铬钨	铬镍钢
DZ41Y-16P			﹣196		CF8
DZ41Y-25	25	2.5	﹣45		LCB	铬镍钢+钴铬钨	铬镍钢
DZ41Y-25P			﹣196		CF8
DZ41Y-40	40	4.0	﹣45		LCB	铬镍钢+钴铬钨	铬镍钢
DZ41Y-40P			﹣196		CF8

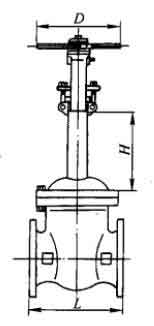

主要外形及结构尺寸

DZ41Y型PN16法兰连接低温闸阀主要外形及结构尺寸（mm)
DN	L	D	H
DN	L	D	﹣45℃	﹣101℃	﹣196℃
50	250	280	110	130	170
65	270	280	120	150	190
80	280	320	120	150	190
100	300	360	130	160	200
125	325	400	140	170	220
150	350	450	140	170	220
200	400	560	140	170	220
250	450	640	150	180	240
300	500	640	150	180	240

DZ41Y型PN25法兰连接低温闸阀主要外形及结构尺寸（mm)
DN	L	D	H
DN	L	D	﹣45℃	﹣101℃	﹣196℃
50	250	320	110	130	170
65	270	320	120	150	190
80	280	360	120	150	190
100	300	400	130	160	200
125	325	450	140	170	220
150	350	560	140	170	220
200	400	640	140	170	220
250	450	700	150	180	240
300	500	700	150	180	240

DZ41Y型PN40法兰连接低温闸阀主要外形及结构尺寸（mm)
DN	L	D	H
DN	L	D	﹣45℃	﹣101℃	﹣196℃
50	250	320	110	130	170
65	270	320	120	150	190
80	283	360	120	150	190
100	305	400	130	160	200
125	381	450	140	170	220
150	403	560	140	170	220
200	419	640	140	170	220
250	457	700	150	180	240
300	502	700	150	180	240
