DZ41Y型PN16～PN63低温闸阀主要性能参数及外形结构尺寸更新日期：2015-03-27

主要性能参数

DZ41Y型PN16～PN63低温闸阀主要性能参数
型号	PN	工作压力 (Mpa)	工作温度及使用介质
DZ41Y-16	16	1.6	≥﹣46℃ 氨、液氨、丙烷	≥﹣60℃ 丙烯、硫化碳酰、硫化氢	≥﹣101℃ 乙烯、二氧化碳	≥﹣110℃ 乙烯	≥﹣196℃ 甲烷、液化天燃气
DZ41Y-25	25	2.5
DZ41Y-40	40	4.0
DZ41Y-63	63	6.3

合用温度等级/℃	材料名称	铸件	锻件	阀杆	闸板密封面	阀杆螺母	填料	垫片	手轮
﹣46	碳钢	A352LCB	A350LF1	铬镍钛钢	堆焊硬质合金	铝青铜	浸四氟乙烯、石棉盘根	低温石棉	可锻铸铁
﹣60	0.5Mo钢	A352LC1	﹣
﹣73	2.5Ni钢	A352LC2	A350LF2
﹣101	3.5Ni钢	A352LC3	A350LF3
﹣115	4.5Ni钢	A352LC4	﹣
﹣196	18﹣8耐酸钢	A351CF8	A350LF4

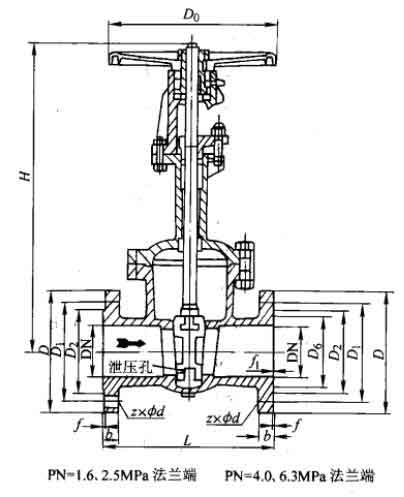

主要外形及结构尺寸

DZ41Y型PN16低温闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	f	H	D0	重量/kg
15	130	95	65	45	14	4×Φ14	2	300	120	5
20	150	105	75	55	14	4×Φ14	2	330	140	7
25	160	115	85	65	16	4×Φ14	2	355	160	9
32	180	135	100	78	16	4×Φ18	2	425	180	12
40	200	145	110	85	16	4×Φ18	3	470	200	28
50	250	160	125	100	16	4×Φ18	3	528	240	30
65	265	180	145	120	18	4×Φ18	3	563	240	35
80	280	195	160	135	20	8×Φ18	3	635	280	47
100	300	215	180	155	20	8×Φ18	3	710	300	66
125	325	245	210	185	22	8×Φ18	3	734	320	113
150	350	280	240	210	24	8×Φ23	3	767	350	141
175	375	310	270	240	26	8×Φ23	3	940	400	168
200	400	335	295	265	26	12×Φ23	3	1021	400	202
225	425	365	325	295	26	8×Φ23	3	1095	450	239
250	450	405	355	320	30	12×Φ25	3	1180	450	287
300	500	460	410	375	30	12×Φ25	4	1301	450	398
350	550	520	470	435	34	16×Φ25	4	1465	550	620
400	600	580	525	485	36	16×Φ30	4	1577	600	893

DZ41Y型PN25低温闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	f	H	D0	重量/kg
15	130	95	65	45	16	4×Φ14	2	300	120	6
20	150	105	75	55	16	4×Φ14	2	330	140	8
25	160	115	85	65	16	4×Φ14	2	355	160	13
32	180	135	100	78	18	4×Φ18	2	425	180	16
40	200	145	110	85	18	4×Φ18	3	470	200	33
50	250	160	125	100	20	4×Φ18	3	528	240	36
65	265	180	145	120	22	8×Φ18	3	563	240	41
80	280	195	160	135	22	8×Φ18	3	635	280	55
100	300	230	190	160	24	8×Φ23	3	710	300	84
125	325	270	220	188	28	8×Φ25	3	734	320	133
150	350	300	250	218	30	8×Φ25	3	767	350	162
175	﹣	330	280	248	32	12×Φ25	3	940	400	212
200	400	360	310	278	34	12×Φ25	3	1021	400	276
225	﹣	395	340	302	36	12×Φ30	3	1095	450	326
250	450	425	370	332	36	12×Φ30	3	1180	450	386
300	500	485	430	390	40	16×Φ30	4	1301	450	574
350	550	550	490	448	44	16×Φ34	4	1465	550	713
400	600	610	550	505	48	16×Φ34	4	1577	600	1001

DZ41Y型PN40低温闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	D6	b	z×Φd	f	f1	H	D0	重量/kg
15	130	95	65	45	40	16	4×Φ14	2	4	265	120	6
20	150	105	75	55	51	16	4×Φ14	2	4	330	140	8
25	160	115	85	65	58	16	4×Φ14	2	4	355	160	13
32	180	135	100	78	66	18	4×Φ18	2	4	425	180	16
40	200	145	110	85	76	18	4×Φ18	3	4	470	200	33
50	250	160	125	100	88	20	4×Φ18	3	4	541	250	36
65	280	180	145	120	110	22	8×Φ18	3	4	581	280	41
80	310	195	160	135	121	22	8×Φ18	3	4	615	300	55
100	350	230	190	160	150	24	8×Φ23	3	4.5	738	350	84
125	400	270	220	188	176	28	8×Φ25	3	4.5	780	400	133
150	450	300	250	218	204	30	8×Φ25	3	4.5	860	400	162
200	550	375	320	282	260	38	12×Φ30	3	4.5	1030	500	276
250	650	445	385	345	313	42	12×Φ34	3	4.5	1200	500	386
300	750	510	450	408	364	46	16×Φ34	4	4.5	1325	500	574
350	850	570	510	465	422	52	16×Φ34	4	5	1476	600	713
400	950	655	585	535	474	58	16×Φ41	4	5	1742	700	1001

DZ41Y型PN63低温闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	D6	b	z×Φd	f	f1	H	D0	重量/kg
15	170	105	75	55	41	18	4×Φ14	2	4	270	100	7
20	190	125	90	68	51	20	4×Φ18	2	4	280	100	9
25	210	135	100	78	58	22	4×Φ18	2	4	365	180	13
32	230	150	110	82	66	24	4×Φ23	2	4	425	180	17
40	240	165	125	95	76	24	4×Φ23	3	4	505	200	34
50	250	175	135	105	88	26	4×Φ23	3	4	545	250	41
65	280	200	160	130	110	28	8×Φ23	3	4	640	300	45
80	310	210	170	140	121	30	8×Φ23	3	4	698	320	63
100	350	250	200	168	150	32	8×Φ25	3	4.5	785	350	93
125	400	295	240	202	176	36	8×Φ30	3	4.5	842	400	147
150	450	340	280	240	204	38	8×Φ34	3	4.5	913	450	217
200	550	405	345	300	260	44	12×Φ34	3	4.5	1102	500	341
250	650	470	400	352	313	48	12×Φ41	3	4.5	1289	550	490
300	750	530	460	412	364	54	16×Φ41	4	4.5	1392	600	620
350	850	595	525	475	422	60	16×Φ41	4	5	1562	700	﹣
